ESD Senkrechtspanner Senkrecht-Spanner 6800 Gr.0 AMF
24,49 €
vorher 24,49 €
Versandfertig in 10 Tagen, Lieferzeit Vorraussichtlich 1-3 Werktage
Produktinformationen "ESD Senkrechtspanner Senkrecht-Spanner 6800 Gr.0 AMF"
Produktbeschreibung
ESD Senkrechtspanner mit verzinkter und passivierter Oberfläche, ausgestattet mit Nieten aus rostfreiem Stahl. Größe 2 und 3 verfügen über einsatzgehärtete Lagerbuchsen, die Lagerstellen sind gefettet. Der Spanner besitzt einen offenen Haltearm und einen ergonomischen, ölbeständigen Handgriff mit großer Handauflage und weicher Komponente.
Der Spanner ist für den Einsatz in ESD Schutzzonen (EPA – electrostatic protected area) geeignet, speziell für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten gemäß der Norm DIN EN 61340-5-1.
Hinweis: Der ESD Schubstangenspanner ist nicht isolierend und darf nicht in Bereichen mit offenen Spannungen verwendet werden.

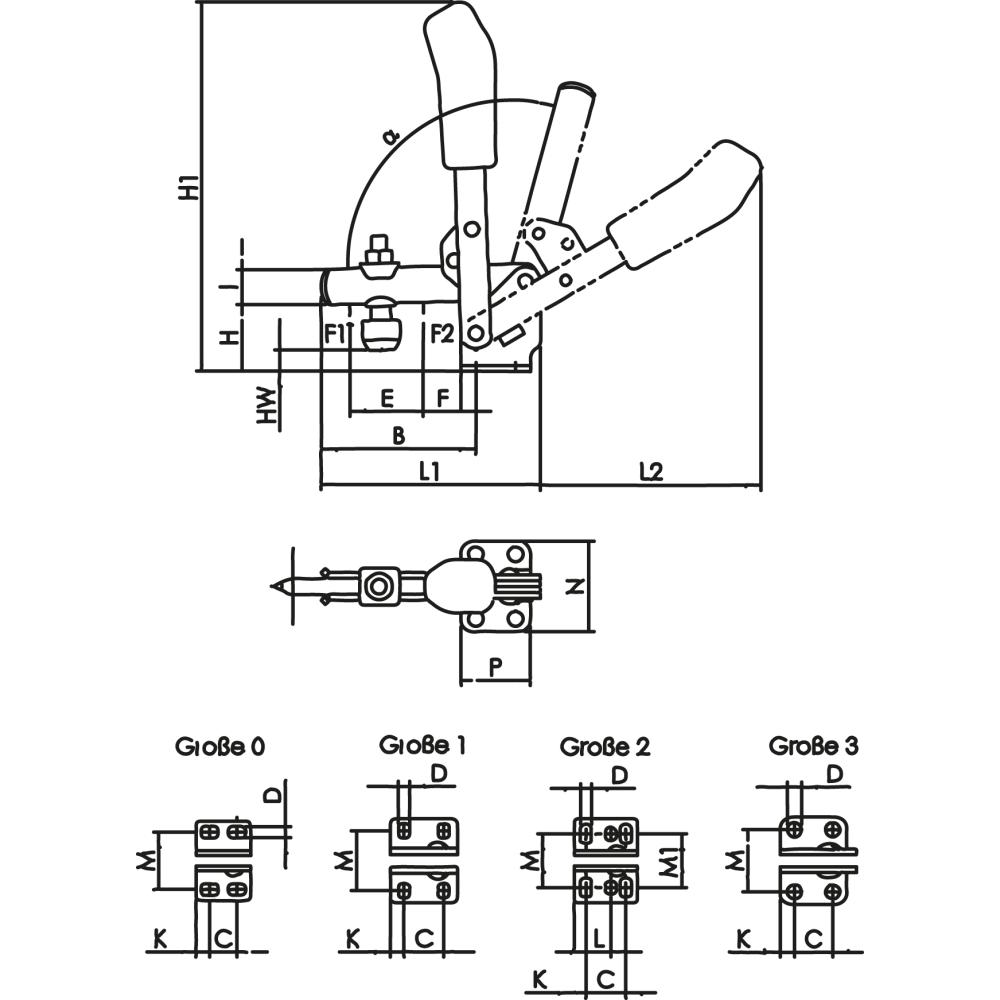

Technische Daten
| Technische Daten | Wert |
|---|---|
| A | 4 |
| alpha | 95 ° |
| Andrückschraube | M4 x 25 |
| B | 31 |
| Breite | 85,00 mm |
| C | 8,5–13,5 |
| D | 4,5 |
| e | 14 |
| f | 5 |
| F1 | 0,5 kN |
| F2 | 0,7 kN |
| Gewicht | 60 g | 0,07 kg |
| Größe | 0 |
| H | 18 |
| H1 | 81 |
| HW max. | 3,5 |
| HW min. | -1,5 |
| Höhe | 35,00 mm |
| i | 8 |
| k | 5,5 |
| l1 | 49 |
| L2 | 50 |
| Länge | 140,00 mm |
| M | 23 |
| N | 32 |
| P | 22 |
| Volumen | 0,42 dm³ |
Hersteller
Andreas Maier GmbH & Co KG
