Kantentaster

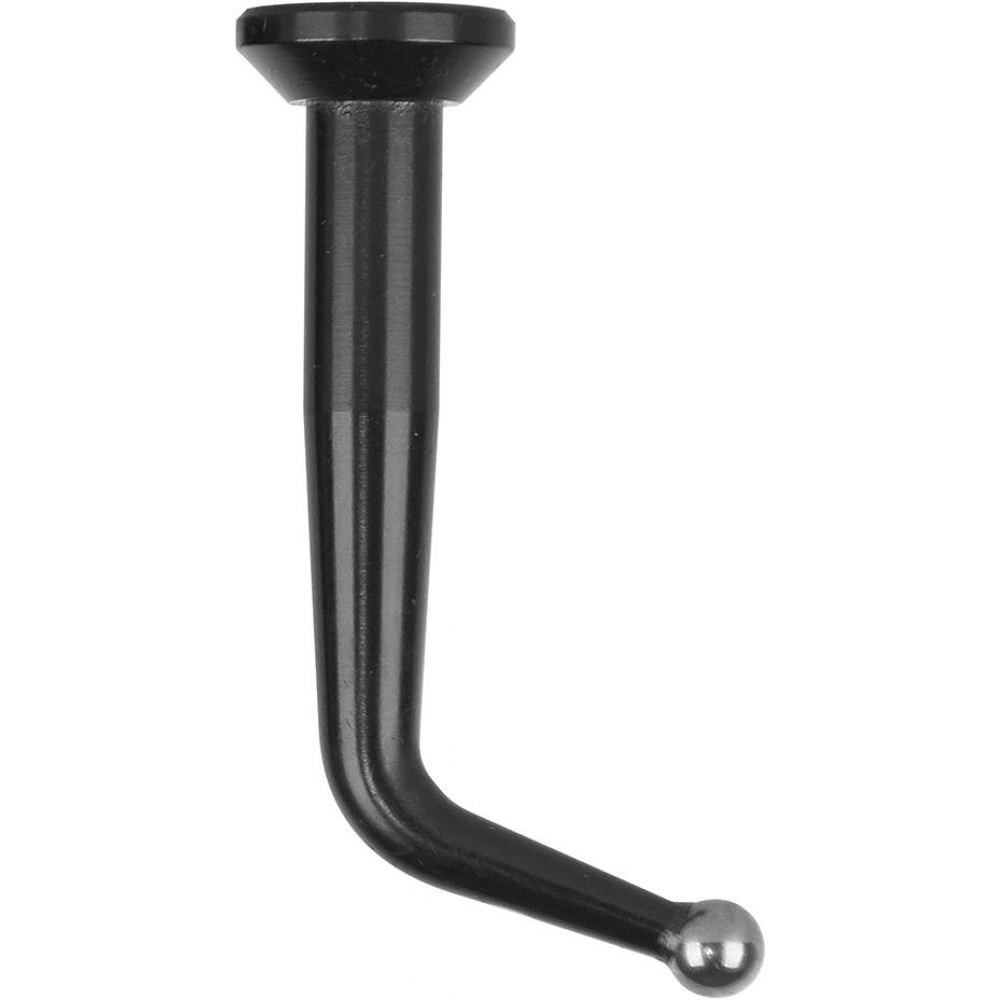

Tasteinsatz für Zentrier- gerät gebogenHAIMER
ProduktbeschreibungTasteinsatz für Präzisions-Zentriergerät Centro, geeignet für genaue Zentrierarbeiten.Technische DatenTechnische DatenWertBreite85,00 mmGewicht0,02 kgHöhe21,00 mmKugel-Ø5 mmLänge21,00 mmVolumen0,04 dm³

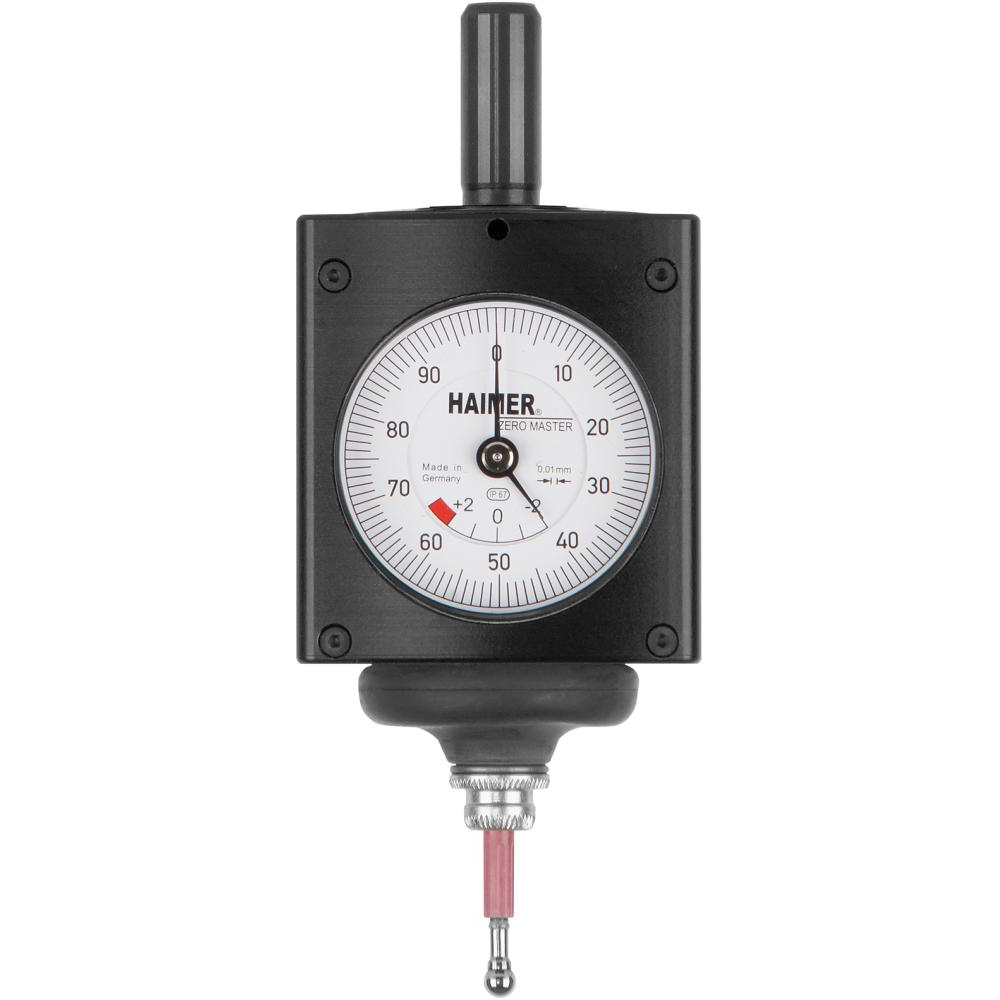

Zero Master analogSchaft 10mm Haimer
ProduktbeschreibungDer 3D-Taster Zero Master ermöglicht die exakte Positionierung der Spindelachse an Werkstück- oder Vorrichtungskanten. Die Antastrichtung ist beliebig in X-, Y- oder Z-Achse möglich. Die analoge Messuhr zeigt stets den Abstand zwischen Spindelachse und Werkstückkante an, wobei die Anzeige immer in die gleiche Richtung ausschlägt.Die Anzeige auf null signalisiert die korrekte Positionierung der Spindelachse ohne langes Probieren, Rechnungen oder Vorzeichenprobleme. Dies reduziert Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.Der Taster verfügt über einen Einspannschaft mit 10 mm Durchmesser, wodurch er auch auf Maschinen mit SK 30 oder kleinen HSK-Spindeln einsetzbar ist. Das verkürzte Gehäuse ermöglicht die Vermessung großer Werkstücke. Der Tasteinsatz ist werkzeuglos wechselbar und eine Neukalibrierung ist nicht erforderlich.Für zusätzliche Sicherheit sorgen ein vergrößerter Überfahrweg und eine Soll-Bruchstelle im Tasteinsatz. Alle Universal-3D-Taster werden bei der Montage einzeln vermessen und abgestimmt, um höchste Messgenauigkeit zu gewährleisten. Der Taster kann mit kurzem (Kugel-Ø 4 mm) und langem (Kugel-Ø 8 mm) Tasteinsatz bestückt werden.Er eignet sich zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen. Die Schutzart ist IP67.LieferumfangStyropor-Umkarton, kurzer Tasteinsatz Ø 4 mm.Technische DatenTechnische DatenWertBreite70,00 mmEAN4034221050199Gehäuse-Ø49 mmGenauigkeit0,01 mmGewicht0,40 kgHöhe100,00 mmLänge210,00 mmLänge ohne Einspannschaft96 mmSchaft-Ø10 mmTastkugel-Ø4 mmVolumen1,47 dm³

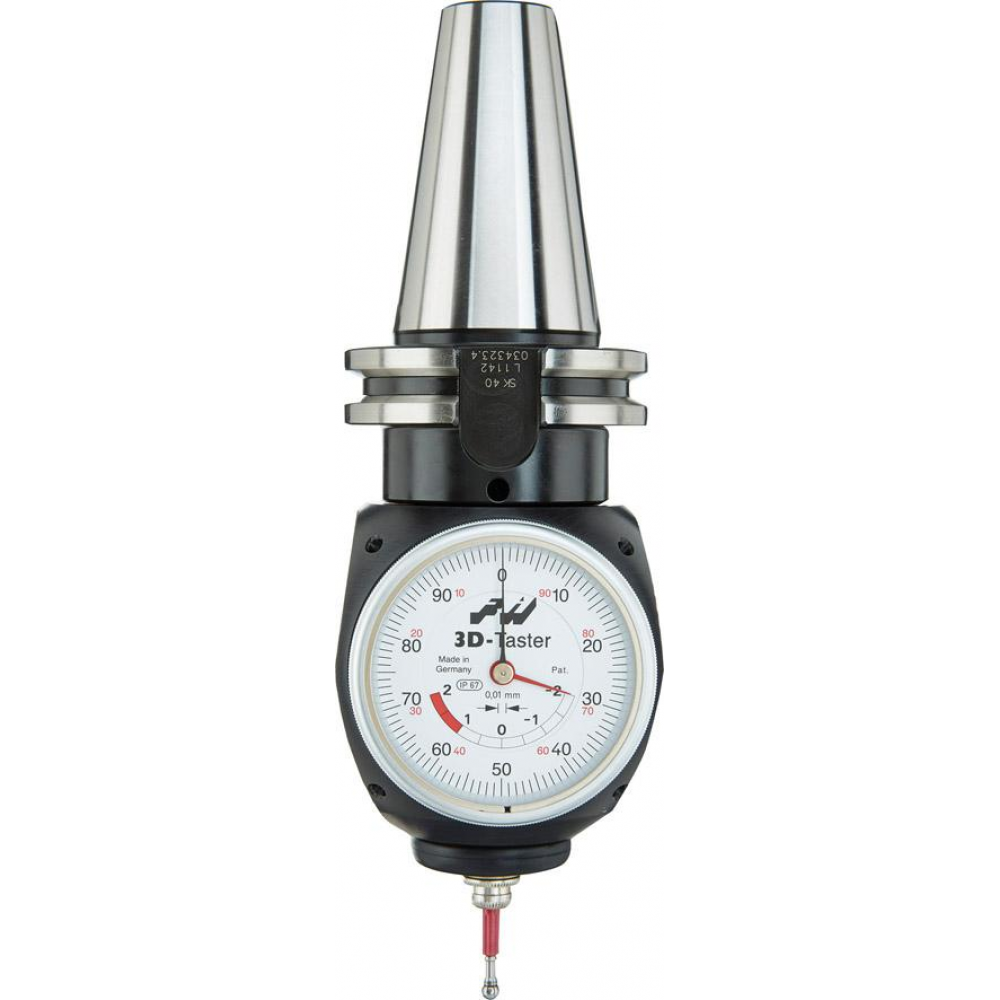

Universal-3D-Taster, IP67 Taster-3D universal SK40 D69871 HAIMER
ProduktbeschreibungUniversal-3D-Taster mit Schutzart IP67, geeignet für das Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen.Wechsel des Tasteinsatzes ohne Werkzeug und ohne NeukalibrierungAnfahrrichtung beliebig (X-, Y-, Z-Achse)Sicherheit durch vergrößerten Überfahrweg und bewährte Soll-Bruchstelle im TasteinsatzLieferumfangMit kurzem Tasteinsatz Ø 4 mm.Technische DatenTechnische DatenWertBreite275,00 mmEAN4034221012715Gehäuse-Ø65 mmGewicht1,72 kgHöhe130,00 mmKegelschaftSK40Länge110,00 mmLänge ohne Einspannschaft113 mmSchaftartSteilkegelTastkugel-Ø4 mmVolumen3,93 dm³

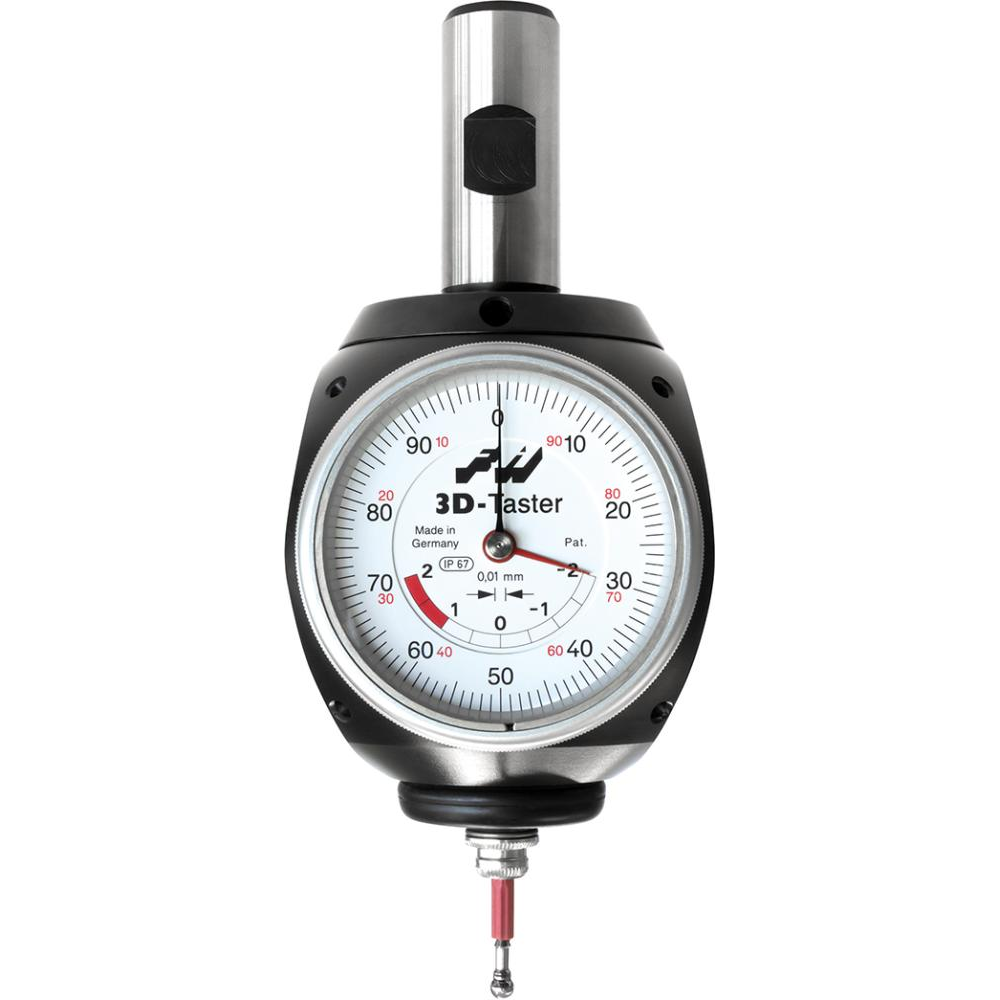

Universal-3D-Taster, IP67 Taster-3D universal Schaft 20mm HAIMER
ProduktbeschreibungUniversal-3D-Taster mit Schutzart IP67, der einen Werkzeugwechsel ohne Neukalibrierung ermöglicht. Die Anfahrrichtung ist beliebig in X-, Y- und Z-Achse einsetzbar. Sicherheit wird durch einen vergrößerten Überfahrweg und eine bewährte Soll-Bruchstelle im Tasteinsatz gewährleistet. Ideal zum Setzen von Werkstück-Nullpunkten, Längenmessungen an Fräs- und Erodiermaschinen sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen.LieferumfangMit kurzem Tasteinsatz Ø 4 mm.Technische DatenTechnische DatenWertBreite130,00 mmEAN4034221006806Gehäuse-Ø65 mmGewicht0,94 kgHöhe110,00 mmLänge220,00 mmLänge ohne Einspannschaft113 mmSchaft-Ø20 mmSchaftartZylindrischTastkugel-Ø4 mmVolumen3,15 dm³

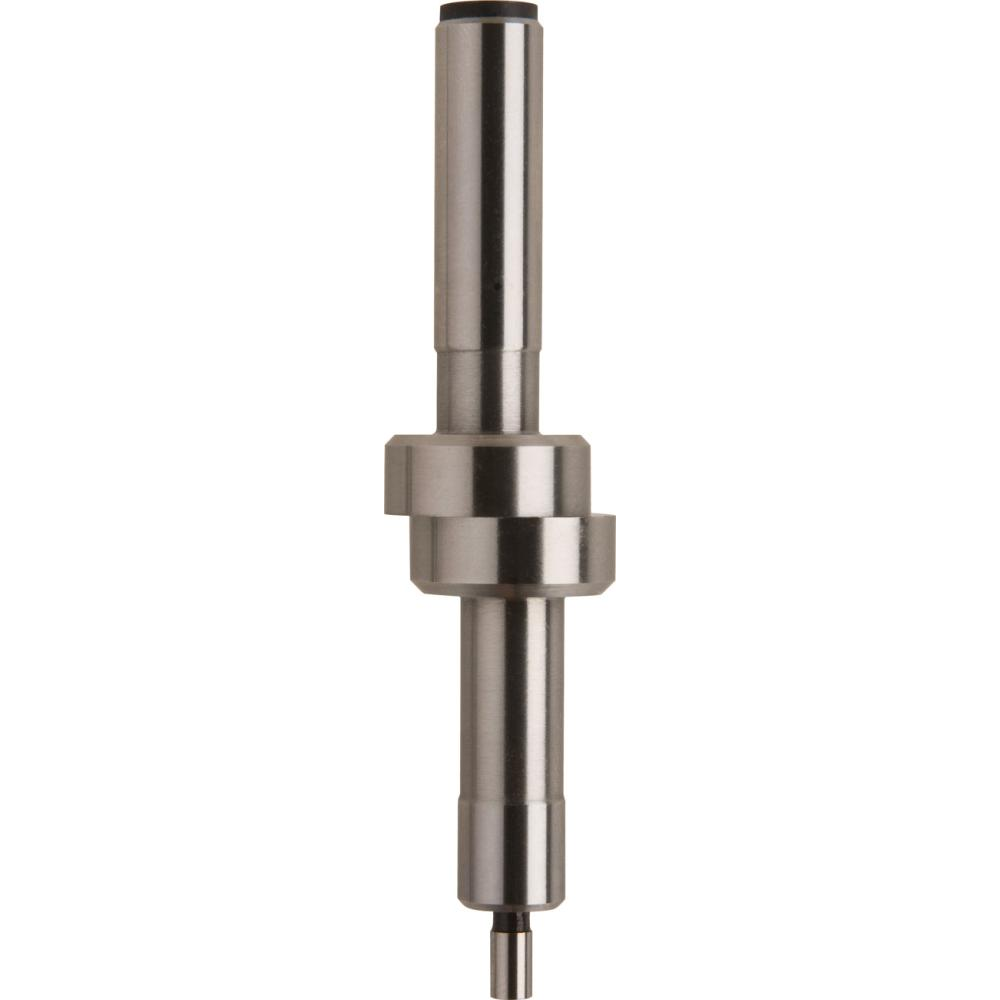

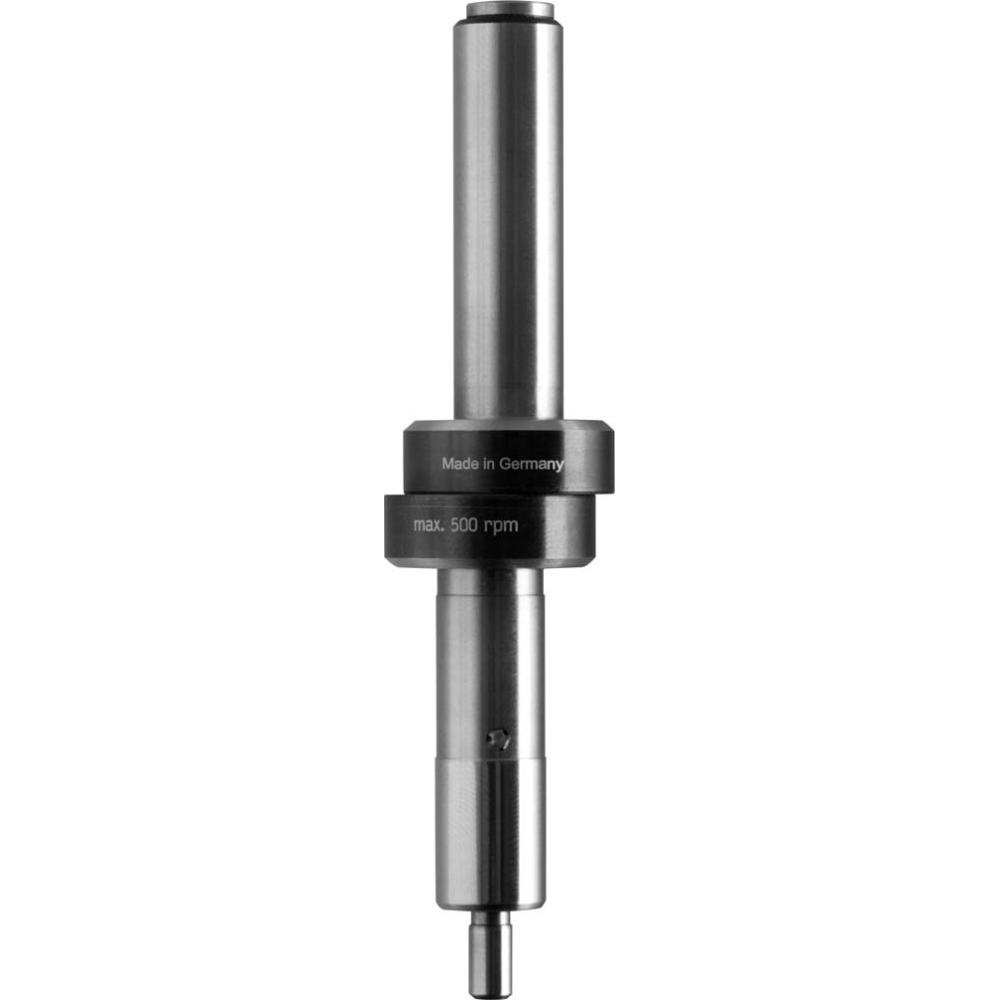

Kantentaster mechanisch Gr.5 TSCHORN
ProduktbeschreibungKantentaster mechanisch zur Ausrichtung von Werkstückflächen oder Kanten.Gehärtet und geschliffenEinspannschaft durch Feder mit Tastkopf verbundenTastgenauigkeit 0,01 mmTechnische DatenTechnische DatenWertBreite100,00 mmEAN4260192271848Einspannschaft-Ø10 mmGenauigkeit0,01 mmGewicht0,07 kgGröße5Höhe24,00 mmLänge24,00 mmTastkopf-Ø10+4 mmVolumen0,06 dm³

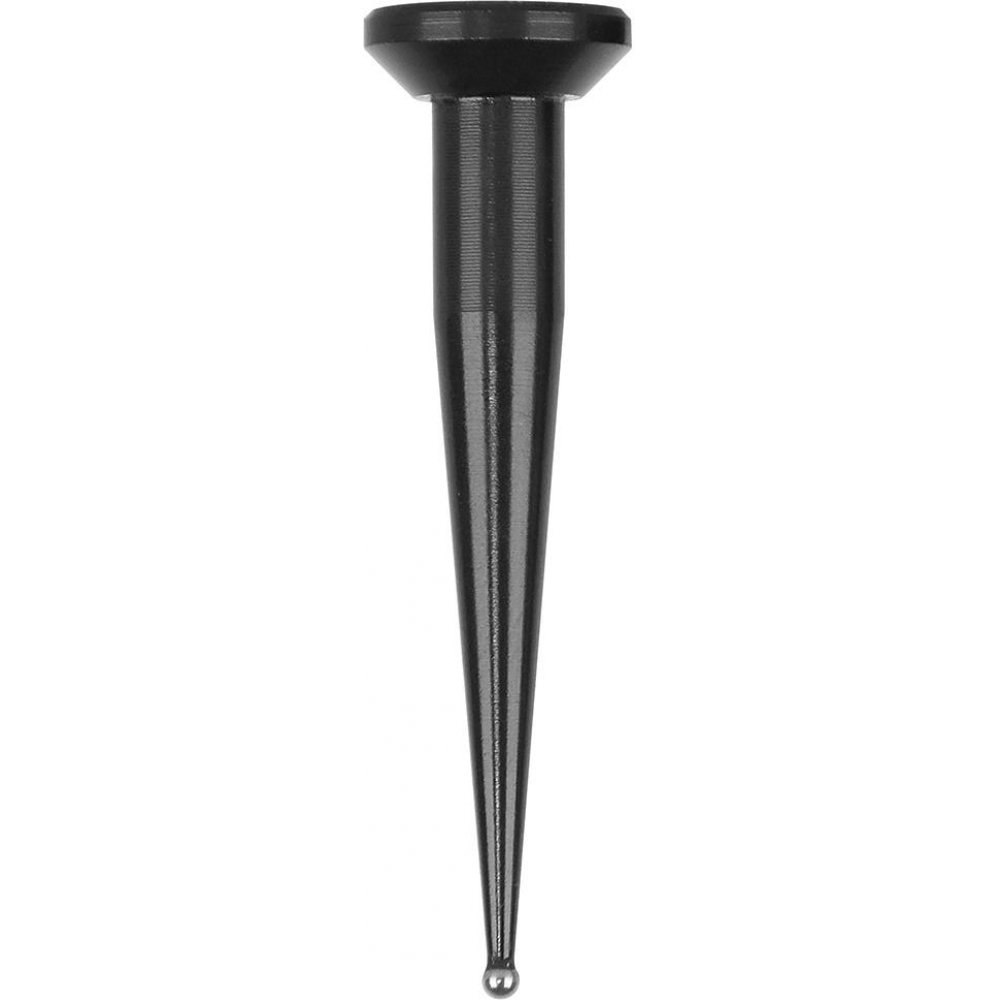

Tasteinsatz für Zentrier- gerät geradeHAIMER
ProduktbeschreibungTasteinsatz für Präzisions-Zentriergerät Centro.Technische DatenTechnische DatenWertBreite85,00 mmGewicht0,02 kgHöhe20,00 mmKugel-Ø5 mmLänge20,00 mmVolumen0,03 dm³

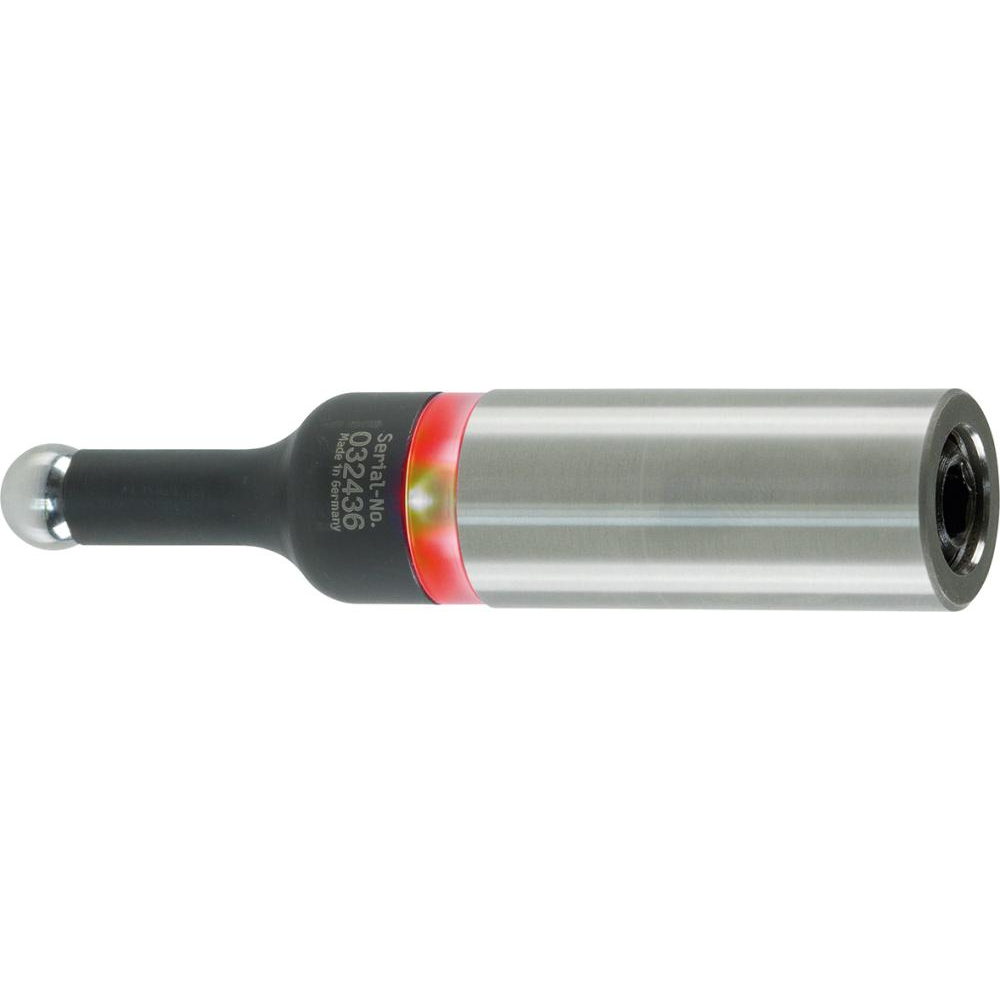

Kantentaster mit Leuchtanzeige m.D 20mm Tschorn
ProduktbeschreibungKantentaster mit Leuchtanzeige, gehärtet und präzisionsgeschliffen. Die rot leuchtende LED-Anzeige signalisiert das Erreichen der Null-Linie unter Berücksichtigung des Halbmessers der Tastkugel. Die federnd aufgehängte Kugel klappt bei Überfahren der Werkstückkante weg, um Beschädigungen zu vermeiden. Vorzugsweise mit stehender Spindel einsetzbar. Geeignet für Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren sowie Außen- und Innenzentrieren.Technische DatenTechnische DatenWertAusführung2DBreite110,00 mmDurchmesser10 mmEAN4260192270308Genauigkeit0,01 mmGesamtlänge94 mmGewicht0,13 kgHöhe30,00 mmLänge30,00 mmSchaft -Ø20 mmVolumen0,10 dm³EigenschaftenGehärtet und präzisionsgeschliffenRot leuchtende LED-AnzeigeFedernd aufgehängte Kugel schützt vor BeschädigungNull-Linie erreicht unter Berücksichtigung des Halbmessers der TastkugelVorzugsweise mit stehender Spindel einsetzbarFür Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren, Außen- und Innenzentrieren

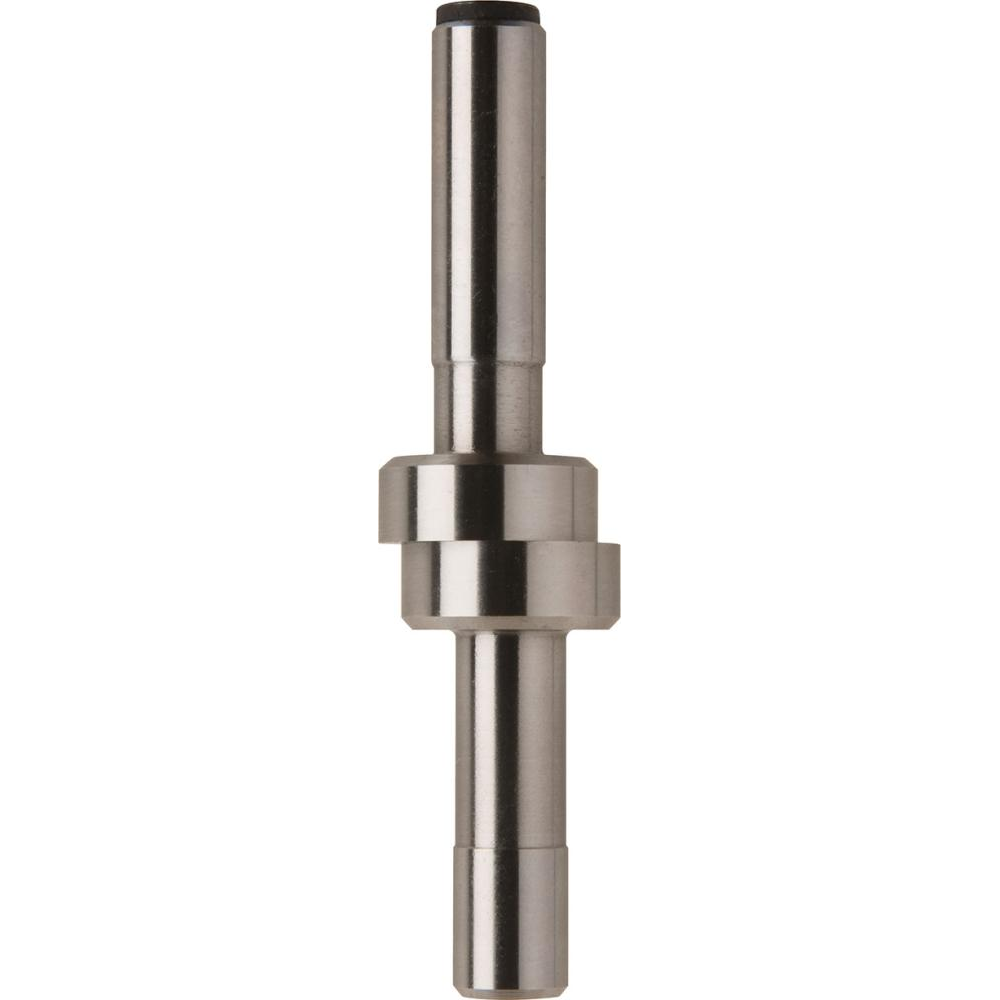

Kantentaster mechanisch Gr.3 TSCHORN
ProduktbeschreibungKantentaster mechanisch zur Ausrichtung von Werkstückflächen oder Kanten. Gehärtet und geschliffen für präzise Messergebnisse.Gehärtet und geschliffenEinspannschaft durch Feder mit Tastkopf verbundenTastgenauigkeit 0,01 mmZur Ausrichtung von Werkstückflächen oder KantenTechnische DatenTechnische DatenWertBreite25,00 mmEAN4260192271831Einspannschaft-Ø10 mmGenauigkeit0,01 mmGewicht0,07 kgGröße3Herstellerartikelnummer0010010EPHöhe100,00 mmLänge25,00 mmTastkopf-Ø10 mmVolumen0,06 dm³
Kantentaster mechanisch Gr.5 TSCHORN
ProduktbeschreibungKantentaster mechanisch zur Ausrichtung von Werkstückflächen oder Kanten.Gehärtet und geschliffenEinspannschaft durch Feder mit Tastkopf verbundenTastgenauigkeit 0,01 mmSpindeldrehzahl ca. 600 min-1Technische DatenTechnische DatenWertBreite24,00 mmEAN4260192270247Einspannschaft-Ø10 mmGewicht0,07 kgGröße5Höhe24,00 mmLänge100,00 mmTastkopf-Ø10 + 4 mmVolumen0,06 dm³

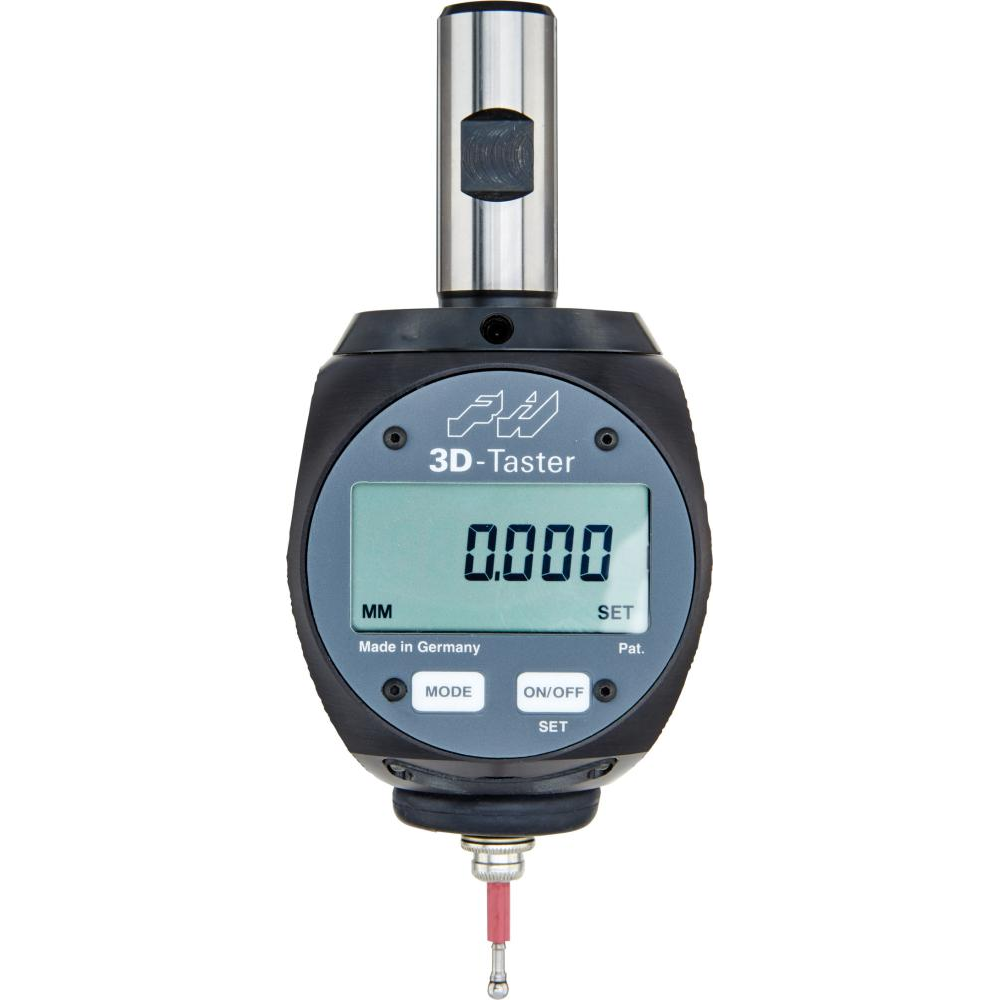

Digitaler 3D-Taster Taster-3D digital Schaft 20mm HAIMER
ProduktbeschreibungDigital-3D-Taster zum Antasten von Werkstücken auf Fräs- und Erodiermaschinen mit isoliertem Tasteinsatz. Er ermöglicht eine schnelle und sichere Positionierung der Spindel bzw. des Senkkopfes. Der Anfahrvorgang kann auf Digitaluhr genau verfolgt werden. Ohne Rechnung kann das Messsystem der Maschine genullt werden, da die Spindelachse direkt an der angetasteten Kante steht. Die Anzeige erfolgt mit großen Ziffern und das Gerät besitzt die Schutzart IP64.Technische DatenTechnische DatenWertBreite130,00 mmEAN4034221006929Gehäuse-Ø65 mmGenauigkeit0,001 mmGewicht0,78 kgHöhe111,00 mmLänge215,00 mmLänge ohne Einspannschaft113 mmSchaft-Ø20 mmTastkugel-Ø4 mmVolumen3,10 dm³Wiederholgenauigkeit0,005 mmLieferungMit kurzem Tasteinsatz Ø 4 mm.

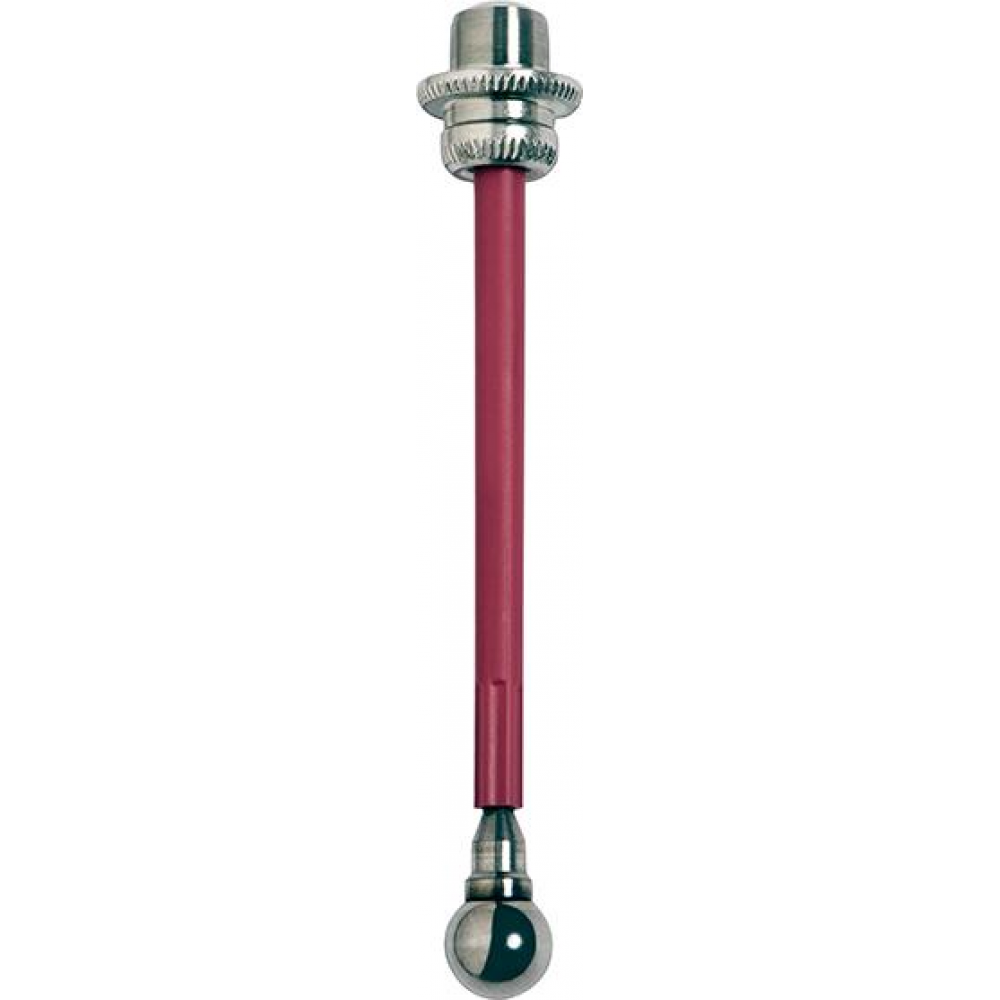

Ersatz-Tasteinsatz für 3D-Taster Tasteinsatz Tastkugel D8mm HAIMER
ProduktbeschreibungTasteinsatz passend für Universal-3D-Taster und digitale 3D-Taster.Technische DatenTechnische DatenWertBreite40,00 mmEAN4034221006882Gewicht0,03 kgHöhe19,00 mmLänge69 mm | 90,00 mm | 69 mm | 90,00 mmTastkugel-Ø8 mmVolumen0,07 dm³

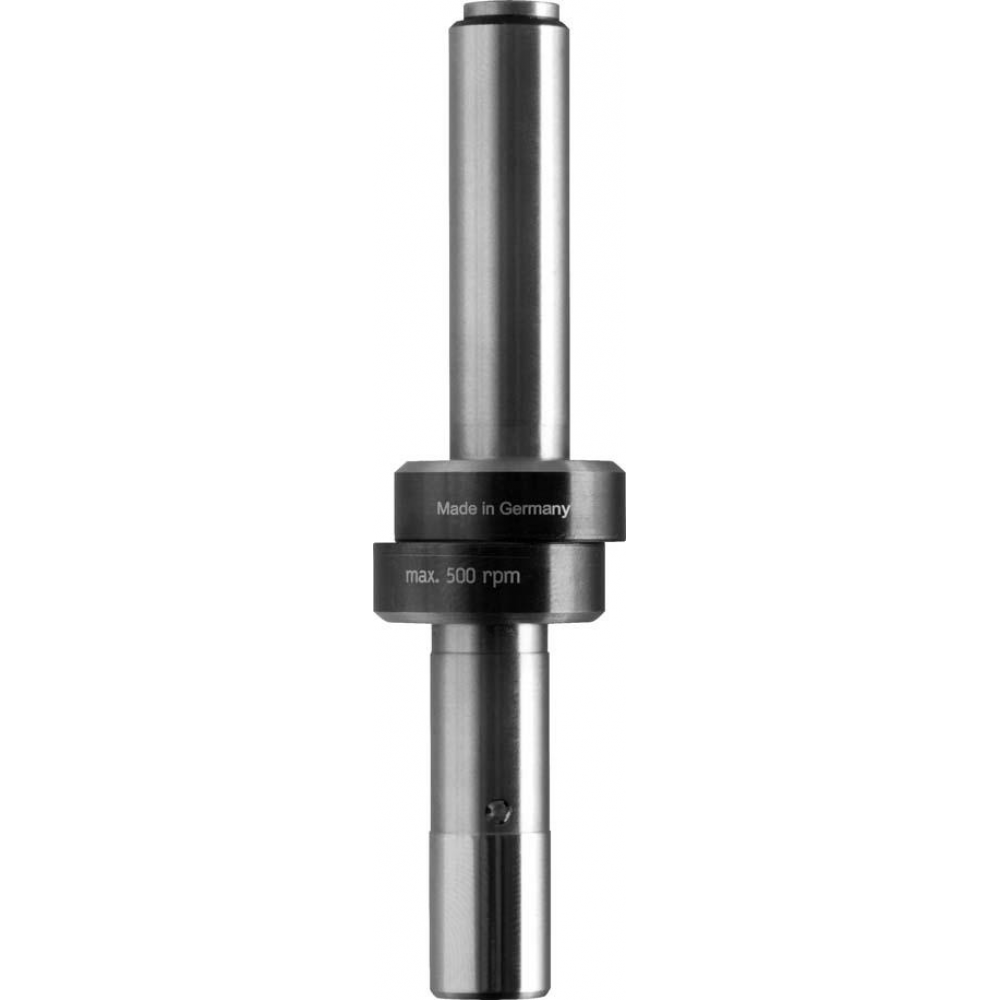

Kantentaster mechanisch Gr.3 TSCHORN
ProduktbeschreibungKantentaster mechanisch zur Ausrichtung von Werkstückflächen oder Kanten.Gehärtet und geschliffenEinspannschaft durch Feder mit Tastkopf verbundenTastgenauigkeit 0,01 mmSpindeldrehzahl ca. 600 min-1Technische DatenTechnische DatenWertBreite24,00 mmEAN4260192270223Einspannschaft-Ø10 mmGewicht0,06 kgGröße3Höhe24,00 mmLänge112,00 mmTastkopf-Ø10 mmVolumen0,07 dm³

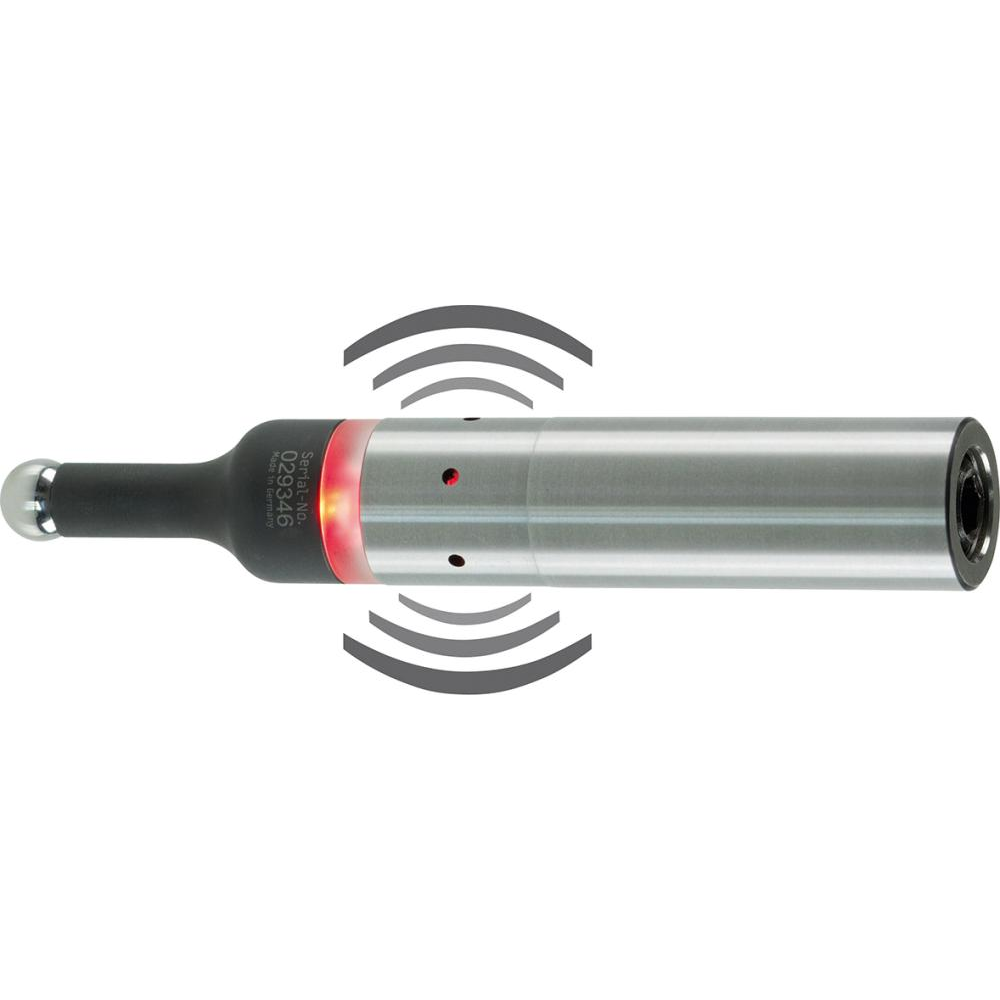

Kantentaster mit Leuchtanzeige und akustischem Signal akustisch 2Dund optisch TSCHORN
ProduktbeschreibungKantentaster mit Leuchtanzeige und akustischem Signal für präzise Messungen auf Bohr- und Fräsmaschinen sowie Bearbeitungszentren.Gehärtet und präzisionsgeschliffenRot leuchtende LED-AnzeigeFedernd aufgehängte Kugel schützt vor Beschädigung bei Überfahren der WerkstückkanteVorzugsweise mit stehender Spindel einsetzbarFür Außen- und Innenzentrieren geeignetBeim Berühren der Werkstückkante leuchtet die Anzeige auf und ein akustisches Signal ertöntTechnische DatenTechnische DatenWertAusführung2DBreite150,00 mmDurchmesser10 mmGenauigkeit0,01 mmGesamtlänge119 mmGewicht0,14 kgHöhe27,00 mmLänge27,00 mmSchaft-Ø20 mmVolumen0,11 dm³

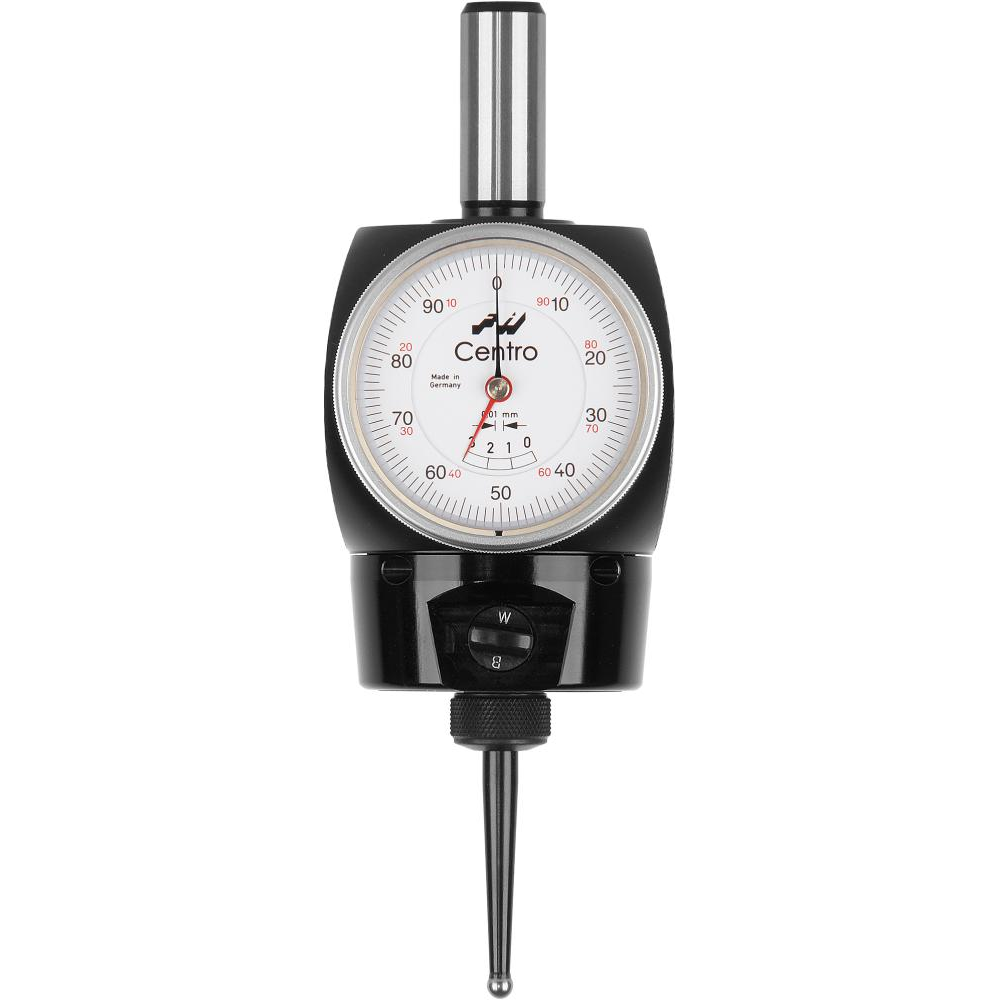

Präzisions-Zentriergerät Centro 6-125mm HAIMER
ProduktbeschreibungDas Präzisions-Zentriergerät Centro ermöglicht das Ausmitteln von Bohrungen und Wellen zentrisch zur Arbeitsspindel. Bei langsamer Drehzahl wird die Spindel in die Nähe der gesuchten Achse gebracht, wobei der Tasteinsatz entlang der Wand der Bohrung oder Welle gleitet. Die Messuhr zeigt die Abweichung an und bleibt stets im Blickfeld des Bedieners, ohne mit der Spindel mitzudrehen. Eine Justierung ist nicht notwendig, da Rundlauffehler der Spindel und Einspannung ausgeglichen werden.LieferumfangIm Karton, inklusive geradem Tasteinsatz Ø 5 mm.Technische DatenTechnische DatenWertBreite220,00 mmEAN4034221006738Gehäuse-Ø64 mmGenauigkeit0,01 mmGewicht0,94 kgHöhe130,00 mmLänge110,00 mmLänge ohne Einspannschaft144 mmmax. Drehzahl150 min-1Messbereich Bohrung3–125 mmMessbereich Welle0–125 mmSchaft-Ø16 mmTastkugel-Ø5 mmVolumen3,15 dm³Zentriergenauigkeit0,003 mm

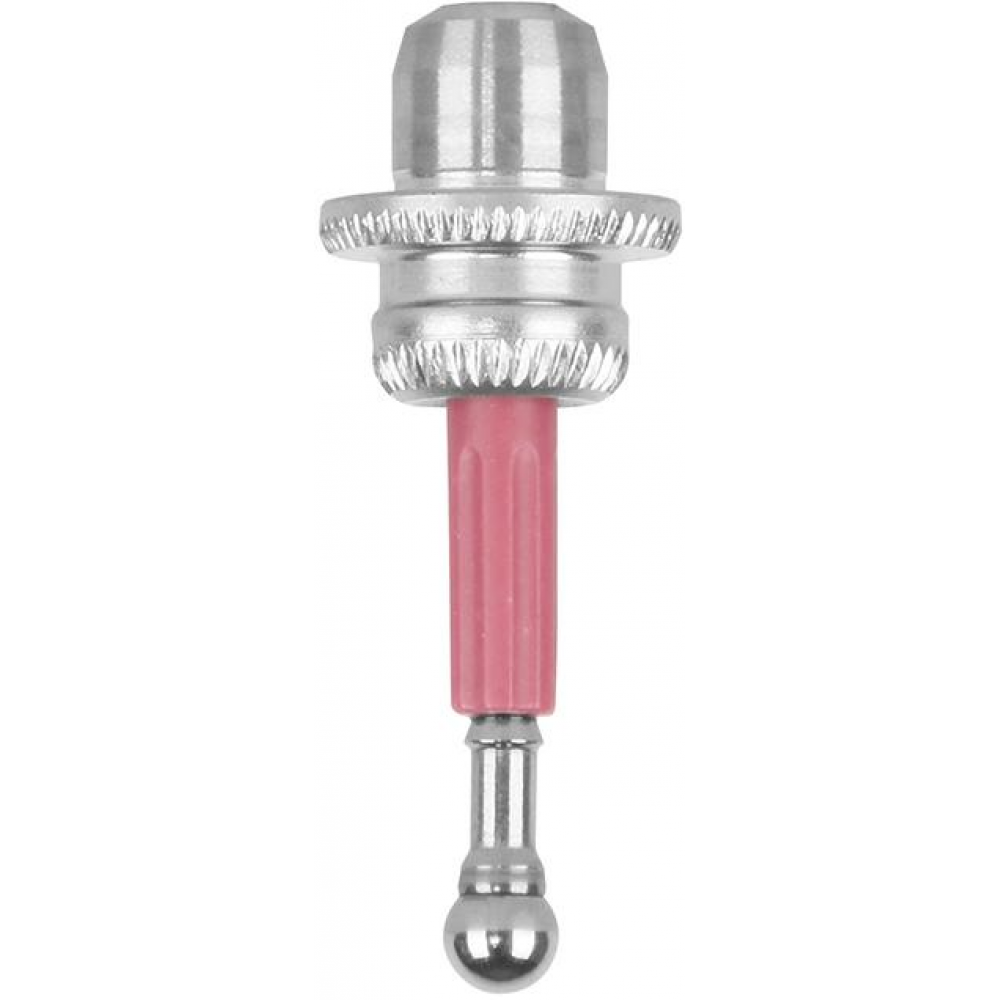

Ersatz-Tasteinsatz für 3D-Taster Tasteinsatz Tastkugel D4mm HAIMER
ProduktbeschreibungDer Tasteinsatz mit einer Tastkugel von 4 mm ist passend für Universal-3D-Taster und digitale 3D-Taster.Technische DatenTechnische DatenWertBreite40,00 mmEAN4034221006868Gewicht0,02 kgHöhe19,00 mmLänge27 mm | 90,00 mm | 27 mm | 90,00 mmTastkugel-Ø4 mmVolumen0,07 dm³
Kantentaster mit Leuchtanzeige und akustischem Signal akustisch 3Dund optisch TSCHORN
ProduktbeschreibungKantentaster mit Leuchtanzeige und akustischem Signal. Gehärtet und präzisionsgeschliffen. Rot leuchtende LED-Anzeige. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Vorzugsweise mit stehender Spindel einsetzbar. Für Messungen auf Bohr- und Fräsmaschinen, in Bearbeitungszentren und beim Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf und ein akustisches Signal ertönt.LieferumfangIn umweltfreundlicher Kartonverpackung, inklusive Batterie.Technische DatenTechnische DatenWertAusführung3DBreite30,00 mmDurchmesser10 mmEAN4260192270506Genauigkeit0,01 mmGesamtlänge131 mmGewicht0,18 kgHerstellerartikelnummer001132000Höhe30,00 mmLänge138,00 mmSchaft-Ø20 mmVolumen0,12 dm³
Kantentaster mit Leuchtanzeige m.D 16mm Tschorn
ProduktbeschreibungKantentaster mit Leuchtanzeige für präzise Messungen auf Bohr- und Fräsmaschinen sowie Bearbeitungszentren. Die rot leuchtende LED zeigt das Erreichen der Werkstückkante an. Die federnd aufgehängte Kugel klappt bei Überfahren der Kante weg, um Beschädigungen zu vermeiden.Gehärtet und präzisionsgeschliffenRot leuchtende LED-AnzeigeFedernd aufgehängte Kugel schützt den TasterVorzugsweise mit stehender Spindel einsetzbarFür Außen- und Innenzentrieren geeignetLieferumfangIn umweltfreundlicher Kartonverpackung, inklusive Batterie.Technische DatenTechnische DatenWertAusführung2DBreite30,00 mmDurchmesser10 mmEAN4260192270285Genauigkeit0,01 mmGesamtlänge99 mmGewicht0,11 kgHöhe30,00 mmLänge115,00 mmSchaft -Ø16 mmVolumen0,10 dm³
