Werkzeugaufnahmen
Fräseranzugsschraube, mit Innenkühlung Gr.22 M10 FORTIS
ProduktbeschreibungFräseranzugsschraube mit Innenkühlung, geeignet für Aufsteckfräsdorne und Kombi-Aufsteckfräsdorne.Technische DatenTechnische DatenWertBreite27,00 mmEAN4317784720151für Dorn-Ø22 mmGewicht0,03 kgGewindeM10 x 22Höhe27,00 mmKopf-Ø28 mmKopfstärke7 mmLänge27,00 mmSW6 mmVolumen0,02 dm³
Dichtscheibe für Spannmutter ER ER25- 16/15,5 FORTIS
ProduktbeschreibungDichtscheibe für Spannmutter ER aus Stahl mit O-Ring aus hochfestem PEM. Geeignet zum kostengünstigen Abdichten von Spannzangen ER in abdichtbaren Spannmuttern.Technische DatenTechnische DatenWertBreite20,00 mmEAN4317784720700Gewicht0,00 kgHöhe4,00 mmLänge20,00 mmSpann-Ø16 mmSpannzangeER25Volumen0,00 dm³EigenschaftenSpanndurchmesser-Überbrückung 0,5 mmMaximaler Druck bis 70 bar
Spannzangenfutter ER Mini JISB6339AD A160 BT40- ER16M FORTIS
ProduktbeschreibungSpannzangenfutter ER Mini nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD/B mit Kühlkanal aus legiertem Einsatzstahl. Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3, Oberflächengenauigkeit Ra < 1 µm und Rundlaufgenauigkeit < 0,01 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER).Technische DatenTechnische DatenWertAuskraglänge160 mmBreite75,00 mmEAN4317784722179Gewicht1,33 kgHöhe250,00 mmKegelschaftBT 40Länge75,00 mmMuttern-Ø22 mmSpannbereich0,5–10 mmSpannzangengrößeER16Volumen1,41 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 18mm A100 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø50 mmAuskraglänge100 mmBohrung18 mmBreite73,00 mmGewicht1,88 kgHöhe73,00 mmKegelschaftSK 40Länge190,00 mmVolumen1,01 dm³

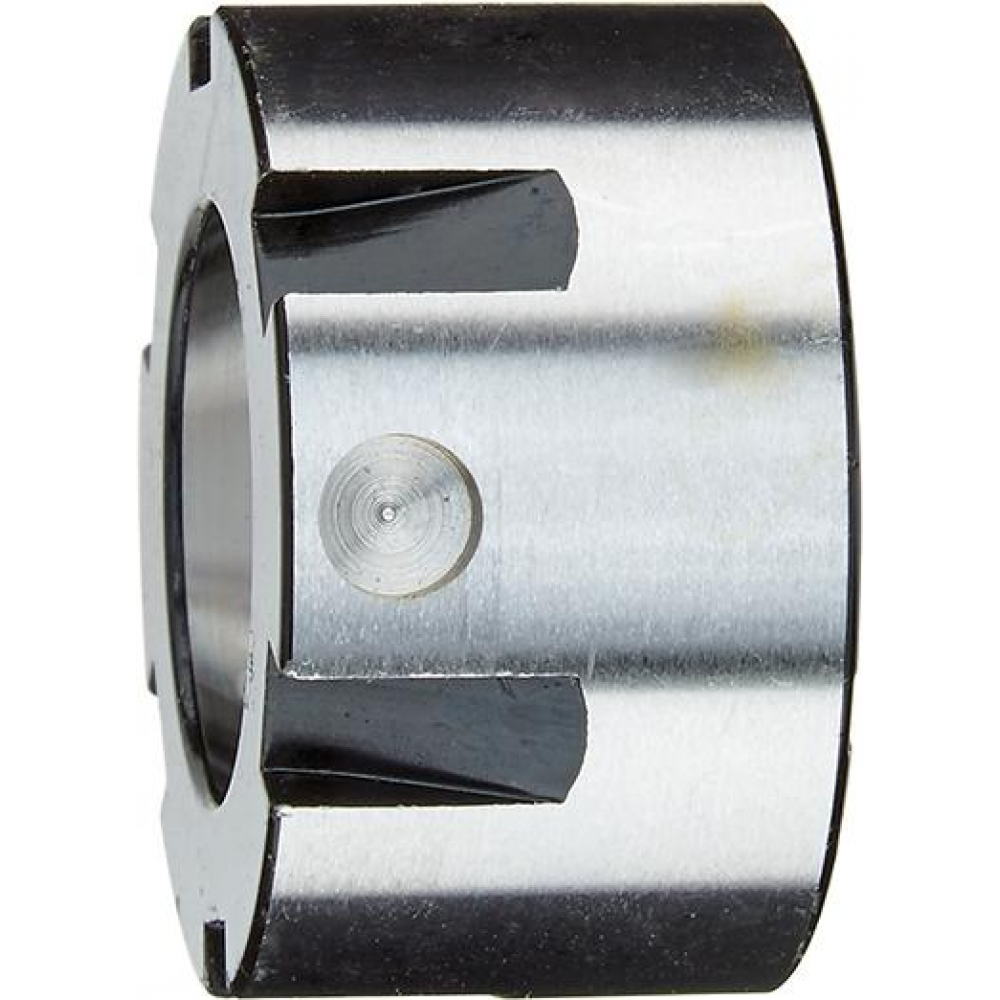

Mini-Spannmutter für ER Spannmutter Mini 20 FORTIS
ProduktbeschreibungSpannmutter für ER-Mini mit DIN 6499 B Norm und Vorgewuchtet G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAußen-Ø28 mmBreite30,00 mmEAN4317784720984für SpannzangeER20Gewicht0,03 kgGewindeM24 x 1Höhe35,00 mmLänge19 mm | 30,00 mm | 19 mm | 30,00 mmVolumen0,03 dm³

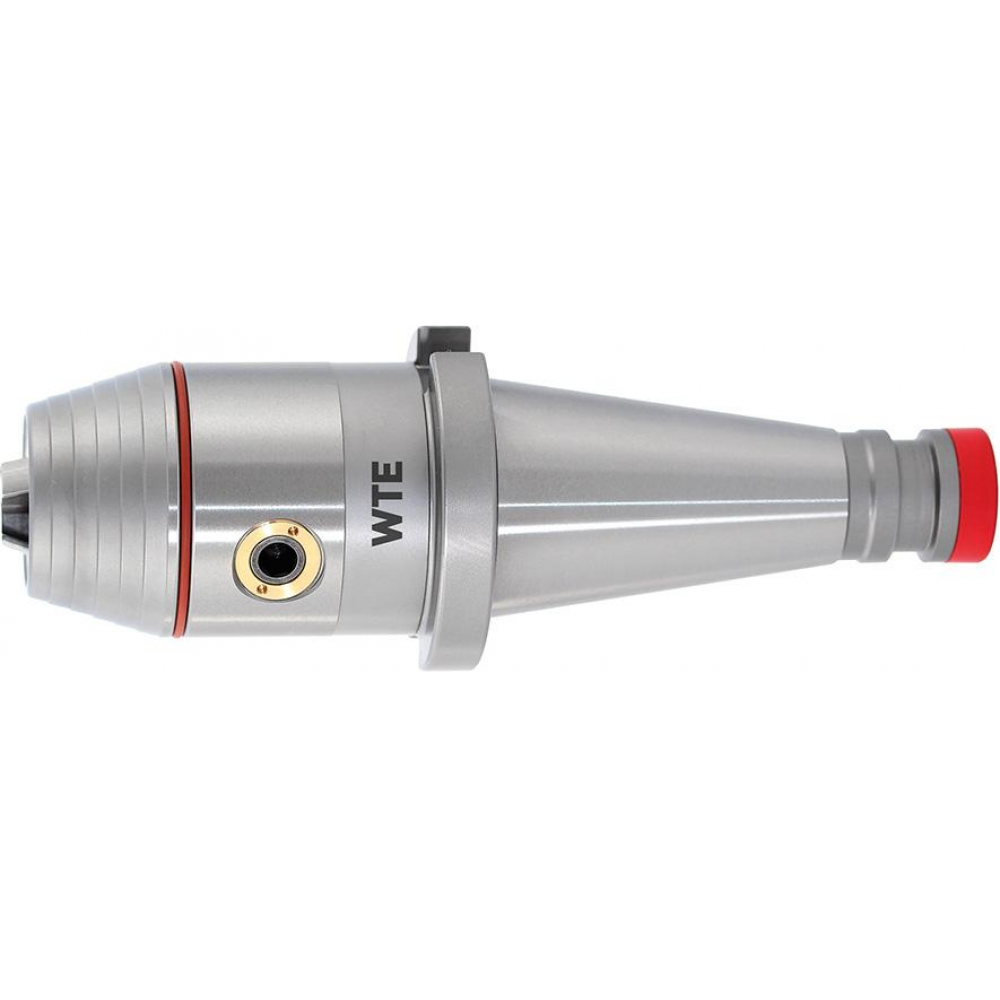

Präzisions-Bohrfutter DIN 2080 Kurzbohrfutter DIN2080 R/L SK40 2,5-16 WTE
ProduktbeschreibungPräzisions-Bohrfutter mit kurzer Bauform und hoher Spannkraft durch Getriebeübersetzung. Selbsthemmung verhindert das Lösen, und die Rundlaufgenauigkeit liegt bei ≤ 0,02 mm. Das Bohrfutter ist ungewuchtet und für Drehzahlen bis 7000 min-1 geeignet. Ein schneller und unkomplizierter Werkzeugwechsel ist sowohl in als auch außerhalb der Maschine möglich. Es bietet eine wesentlich erhöhte Spannkraft gegenüber herkömmlichen Bohrfuttern und ist zum Einsatz auf Bearbeitungszentren und CNC-Fräsmaschinen konzipiert.Technische DatenTechnische DatenWertAußen-Ø57 mmBreite120,00 mmEAN4330816862568Gewicht4,26 kgHöhe240,00 mmKegelschaftSK 50Länge120,00 mmLänge geschlossen111 mmLänge geöffnet105 mmSpannbereich2,5–16 mmVolumen3,46 dm³

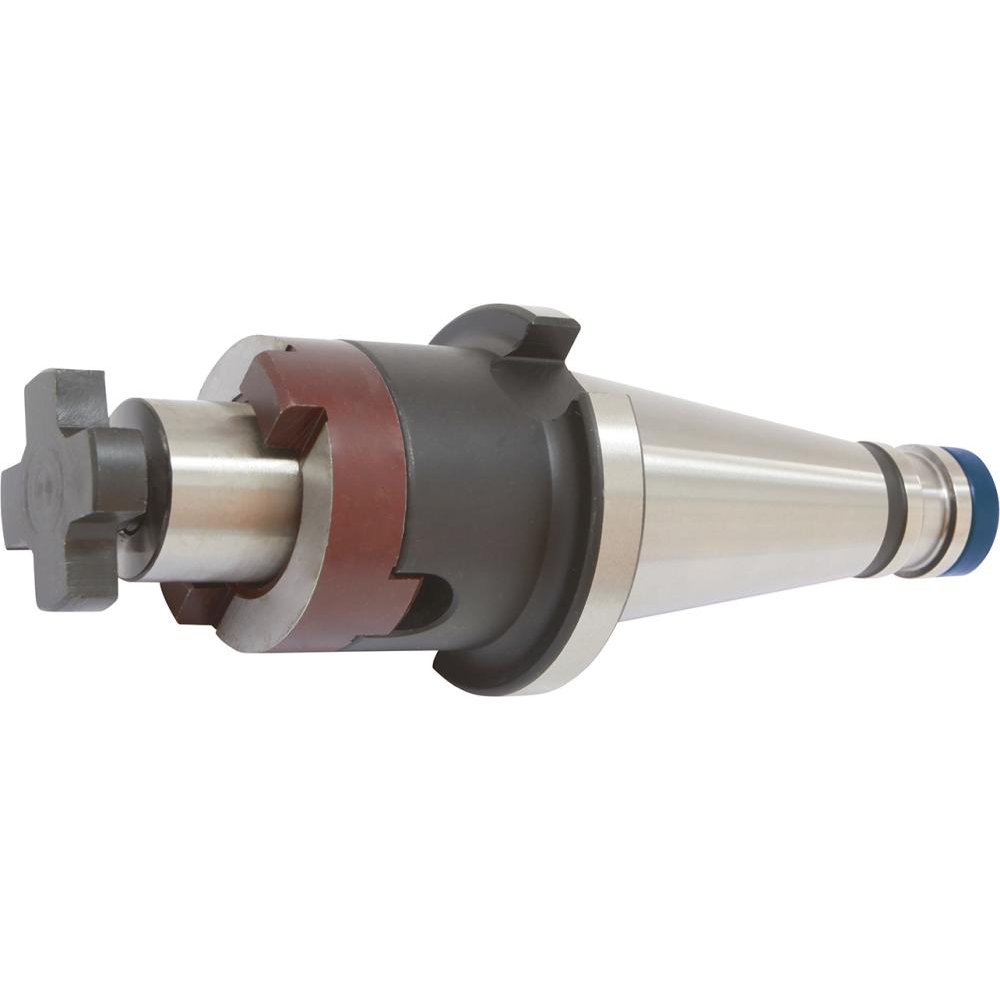

Kombi-Aufsteckfräsdorn Kombiaufsteckfräserdorn DIN2080 SK50-16x55 Fortis
ProduktbeschreibungKombi-Aufsteckfräsdorn nach DIN 2080, Form A, gefertigt aus legiertem Einsatzstahl mit hoher Härte und Zugfestigkeit. Geeignet zur Aufnahme von Werkzeugen mit Quernut nach DIN 1880.LieferumfangKombi-Aufsteckfräsdorn mit FräseranzugsschraubeMitnehmerringPassfederTechnische DatenTechnische DatenWertAbgesetzter Ø32 mmAuskraglänge55 mmBreite115,00 mmDorn-Ø16 mmDornlänge17 mmGewicht2,90 kgHöhe225,00 mmKegelschaftSK 50Länge115,00 mmVolumen2,98 dm³

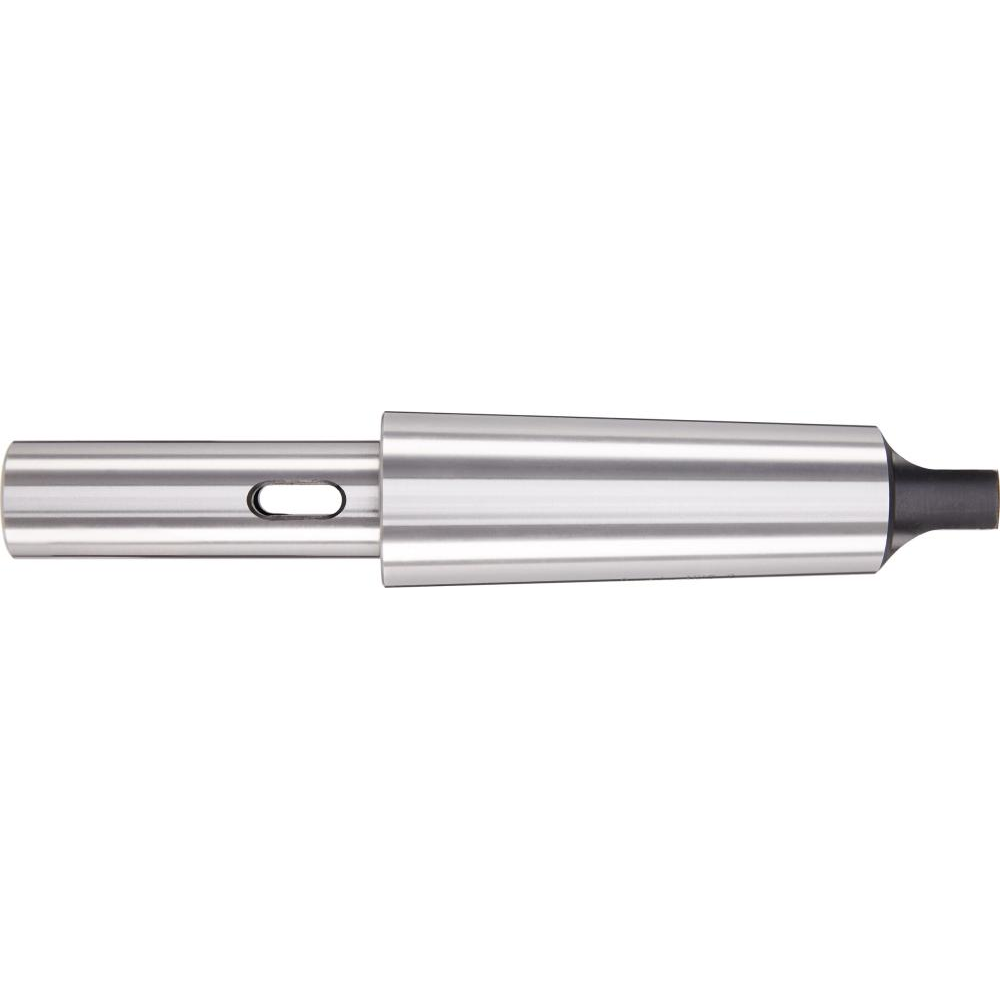

Verlängerungshülse MK 3/4 FORTIS
ProduktbeschreibungVerlängerungshülse mit Präzisionsausführung nach DIN 2187. Außen- und Innenflächen sind geschliffen und gehärtet.Technische DatenTechnische DatenWertBreite50,00 mmEAN4317784769914Gesamtlänge240 mmGewicht1,60 kgHöhe50,00 mmKegelschaft außenMK 3Kegelschaft innenMK 4Länge260,00 mmVolumen0,65 dm³

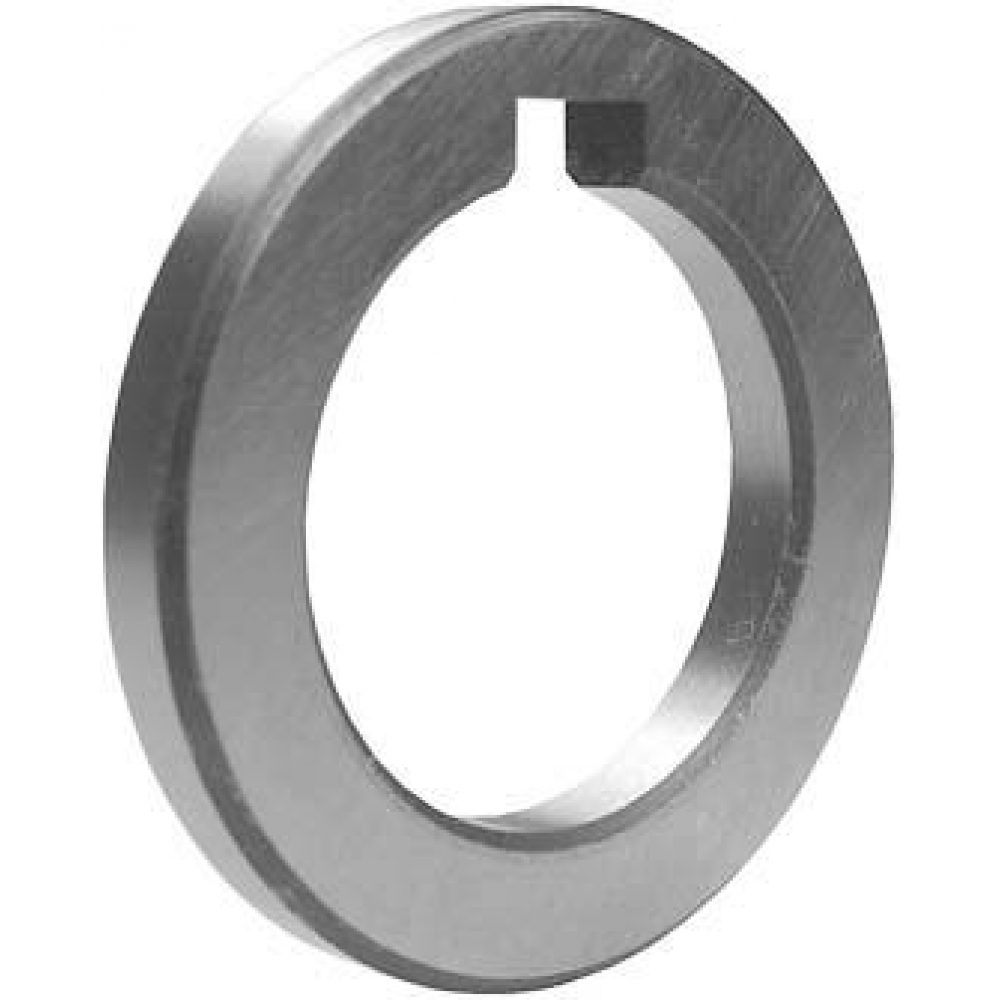

Fräsdornring, Form A Fräserdornring DIN2084A 22x0,20x33mm FORTIS
ProduktbeschreibungFräserdornring nach DIN 2084, Form A aus Federbandstahl, gestanzt und gehärtet.Technische DatenTechnische DatenWertAußen-Ø33 mmBohrung22 mmBreite0,2 mm | 33,00 mm | 0,2 mm | 33,00 mmHöhe0,20 mmLänge33,00 mm

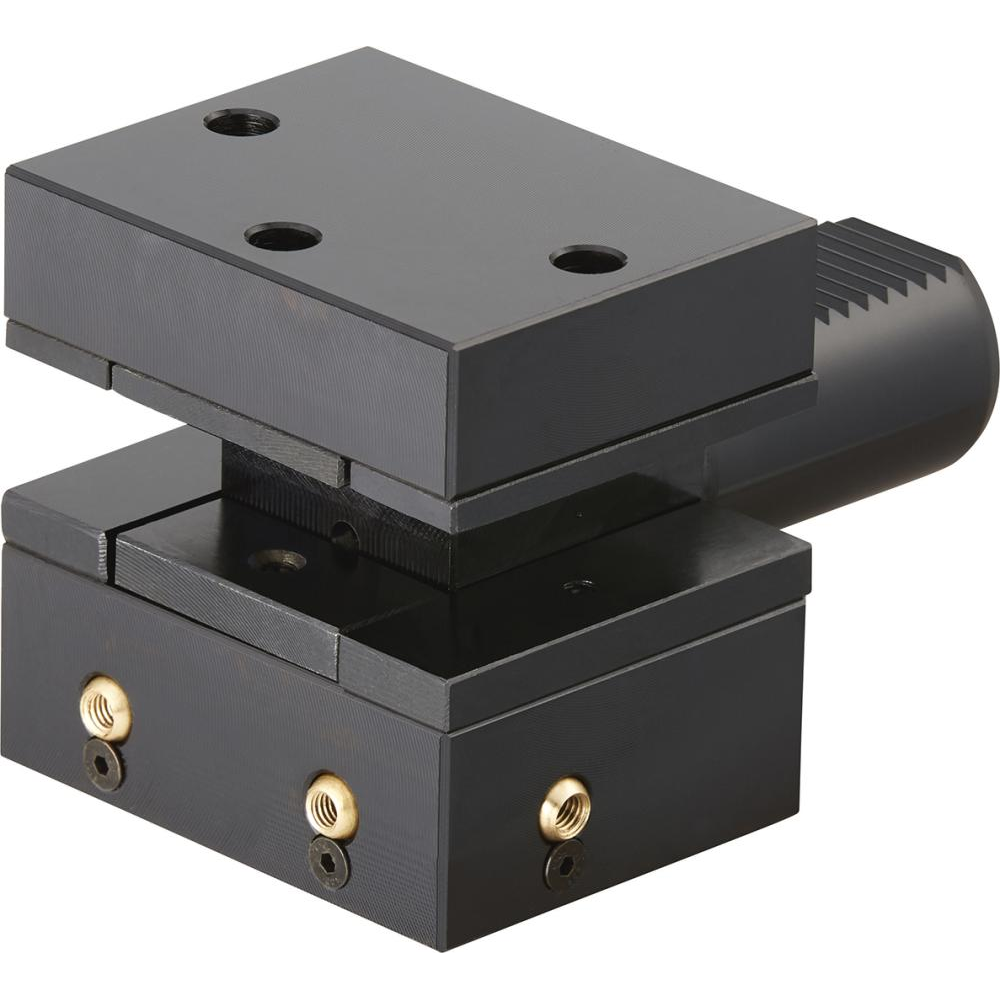

VDI-Werkzeughalter, Form D1/D2, Mehrfachaufnahme VDI D2 40x25mm Überkopf FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form D1/D2, Mehrfachaufnahme mit gehärtetem und geschliffenem Schaft und Anlagefläche. Ausführung Überkopf mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungÜberkopfb142,5 mmB221 mmB425,5 mmBreite115,00 mmEAN4317784732390Gewicht4,45 kgH125/20 mmh342,5 mmh448 mmHöhe130,00 mml150 mmL272 mmLänge195,00 mmVDI40Volumen2,92 dm³

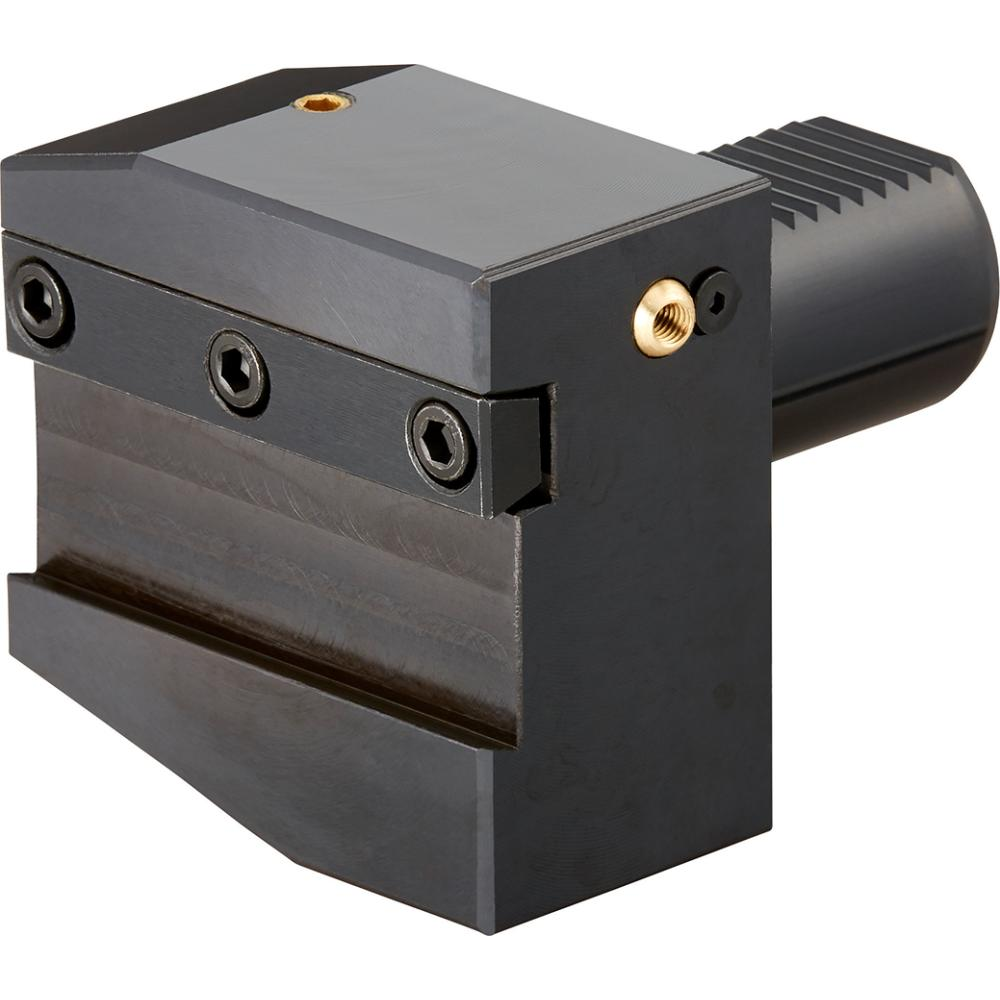

VDI-Abstechhalter AR/AL Abstechhalter VDI links AL 40x26mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 und 4-kant-Längsaufnahme für präzise Bearbeitung.Technische DatenTechnische DatenWertAusführunglinksb185 mmB242,5 mmBreite95,00 mmEAN4317784732703Gewicht3,11 kgH126 mmh543 mmh642,5 mmHöhe125,00 mml144 mmL250 mmLänge107,00 mmVDI40Volumen1,27 dm³

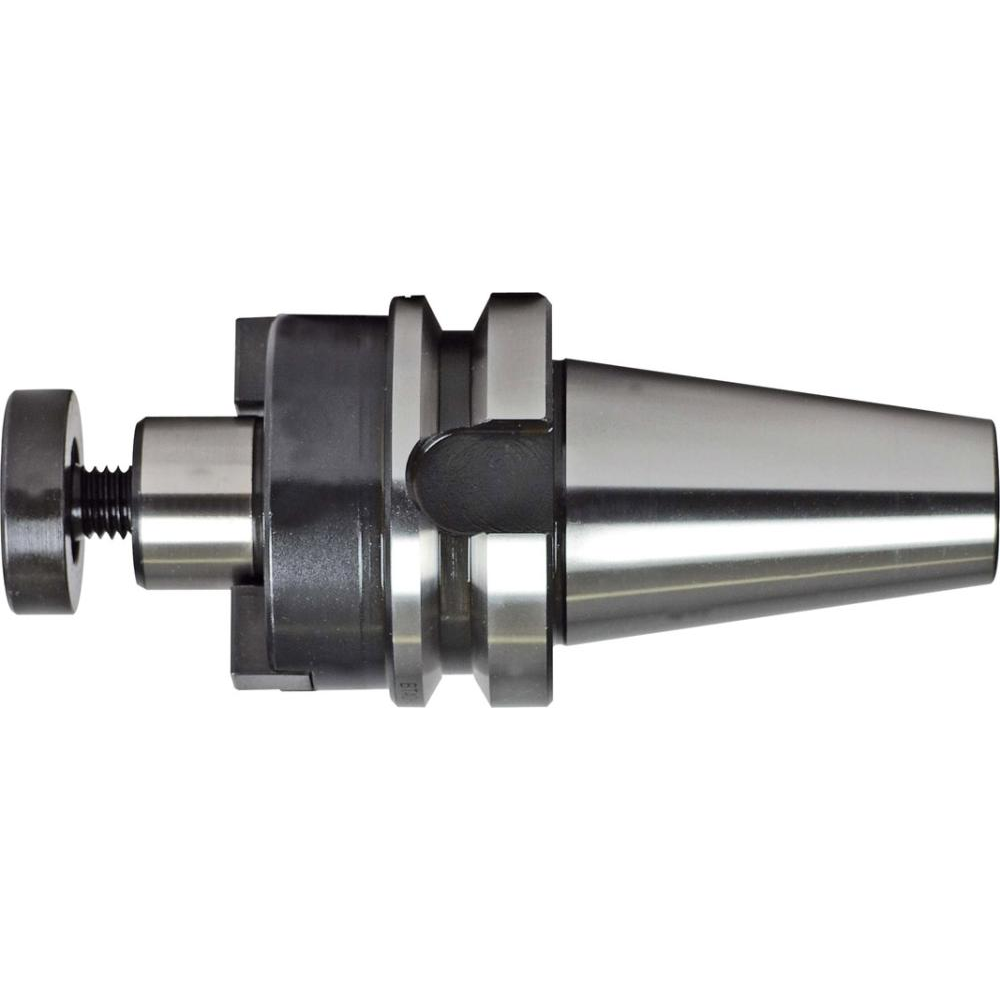

Aufsteckfräsdorn Aufsteckfräserdorn JISB6339AD A100 BT40- 27mm FORTIS
ProduktbeschreibungAufsteckfräsdorn nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD aus legiertem Einsatzstahl mit hoher Härte und Zugfestigkeit.Gehärtet 58 ± 2 HRC, mind. 0,5 mm tiefZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Oberflächengenauigkeit des Kegels Ra < 1 µmRundlaufgenauigkeit ≤ 0,01 mmWuchtgüte G 6,3 bei 15000 min-1Mit KühlkanalbohrungZur Aufnahme von Werkzeugen mit Quernut nach DIN 1880Technische DatenTechnische DatenWertAbgesetzter Ø58 mmAuskraglänge100 mmBreite75,00 mmDorn-Ø27 mmDornlänge21 mmEAN4317784755535Gewicht2,62 kgHöhe75,00 mmKegelschaftBT 40Länge225,00 mmVolumen1,27 dm³

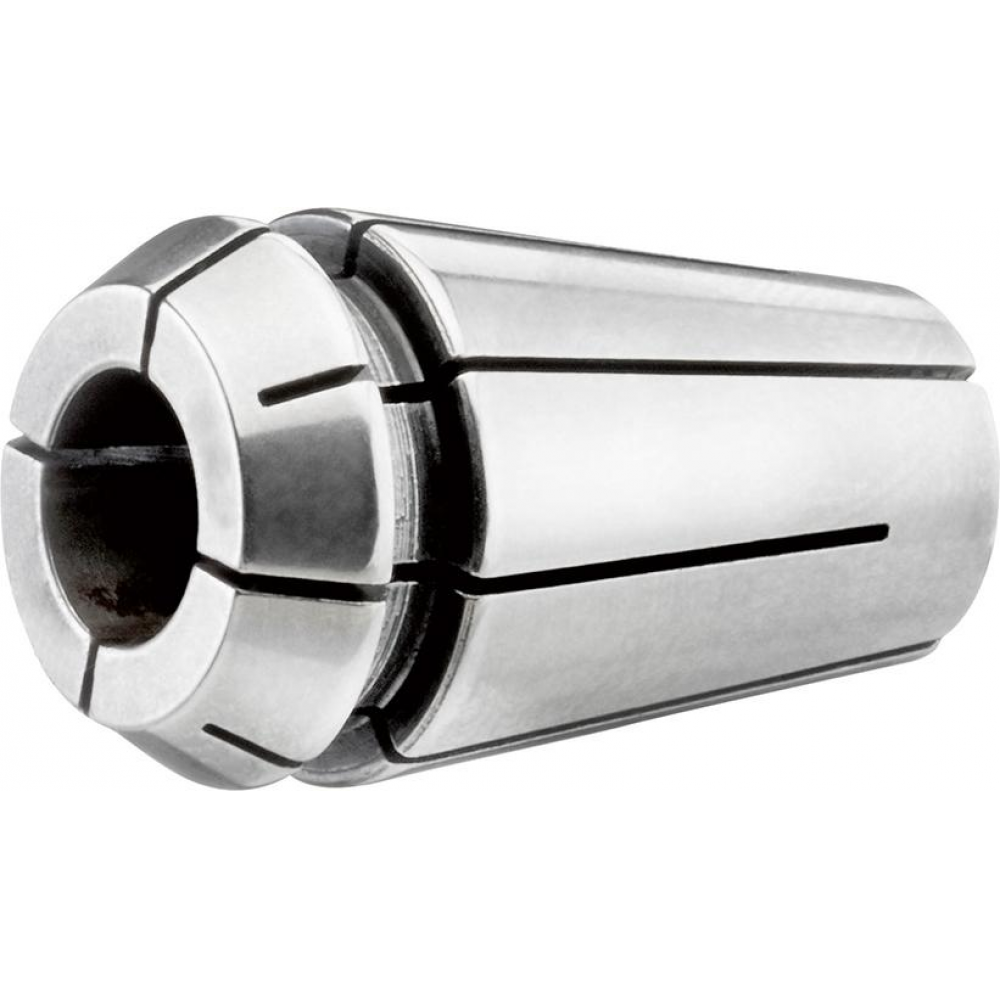

Spannzange ER32, abgedichtet DIN6499C 7mm FORTIS
ProduktbeschreibungSpannzange ER32, abgedichtet nach DIN 6499 B mit hoher Präzision und langer Standzeit.Rundlaufgenauigkeit 0,015 mmWalkbewegung der Fräser ausgeschlossenAbdichtung durch DichtstopfenZur Aufnahme von Werkzeugen mit Zylinderschaft und InnenkühlungNennmaß = SpanndurchmesserTechnische DatenTechnische DatenWertAußen-Ø33 mmBreite35,00 mmEAN4317784725682Gewicht0,16 kgHöhe45,00 mmLänge40 mm | 35,00 mm | 40 mm | 35,00 mmSpannbereich7 mmVolumen0,06 dm³

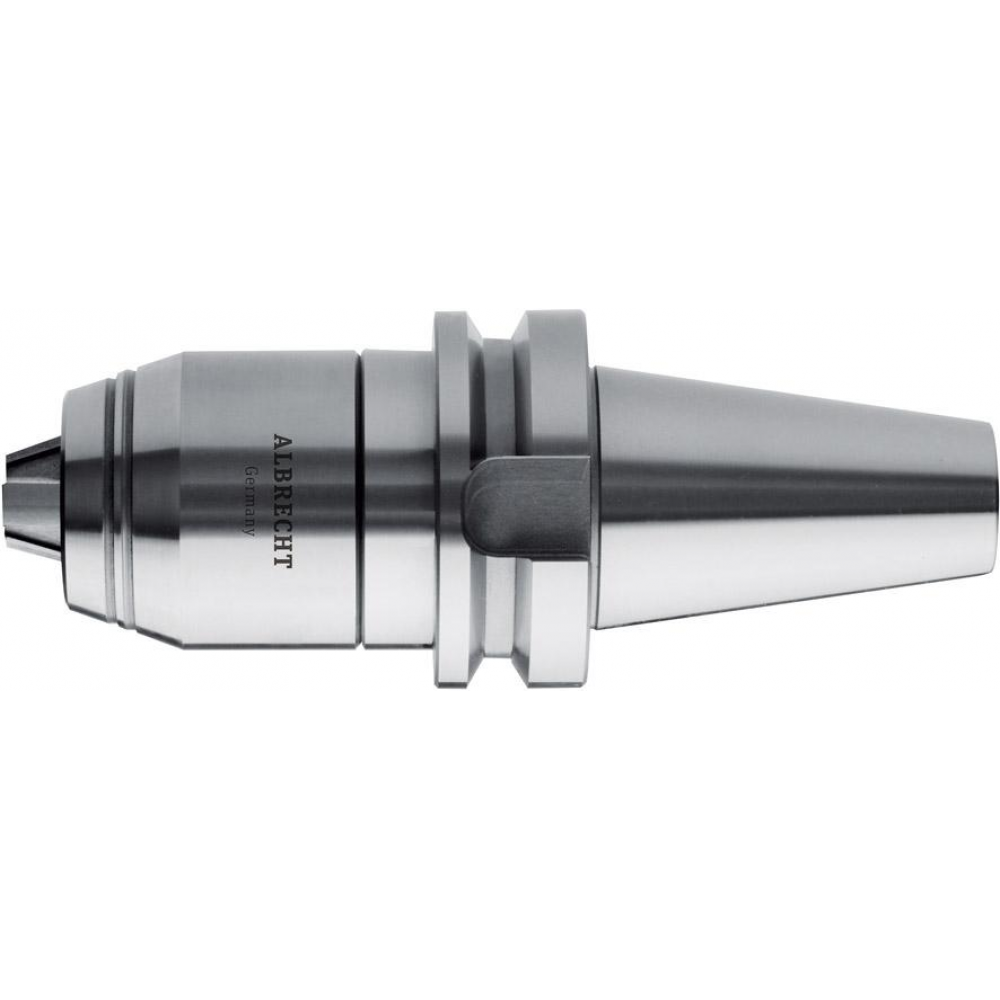

CNC-Kurzbohrfutter für Rechts- und Linkslauf Kurzbohrfutter AKL JIS B6339 1-16mm BT50 ALBRECHT
ProduktbeschreibungCNC-Kurzbohrfutter für Rechts- und Linkslauf, geeignet zum Bohren, Senken, Reiben, Gewindeschneiden und für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren sowie Dreh-, Bohr- und Fräsmaschinen.ISO 7388-2 (JIS B 6339 MAS/BT)Form ADKegelwinkel Toleranz AT3Oberflächenrauigkeit des Kegels: Ra < 0,001 mmRundlaufgenauigkeit ≤ 0,03 mmWuchtgüte: G=2,5 bei 20.000 min-1Mit KühlkanalbohrungLieferumfangMit 6-kant-Schlüssel.Technische DatenTechnische DatenWertBreite115,00 mmEAN4250261589509Gewicht4,49 kgHöhe235,00 mmKegelschaftBT 50Länge115,00 mmSpannbereich1–16 mmVolumen3,11 dm³
Fräsdornring, Form B Fräserdornring DIN2084B 32x6x47mm FORTIS
ProduktbeschreibungFräserdornring nach DIN 2084, Form B aus gestanztem und gehärtetem Federbandstahl.Technische DatenTechnische DatenWertAußen-Ø47 mmBohrung32 mmBreite6 mm | 45,00 mm | 6 mm | 45,00 mmGewicht0,03 kgHöhe5,00 mmLänge45,00 mmVolumen0,01 dm³

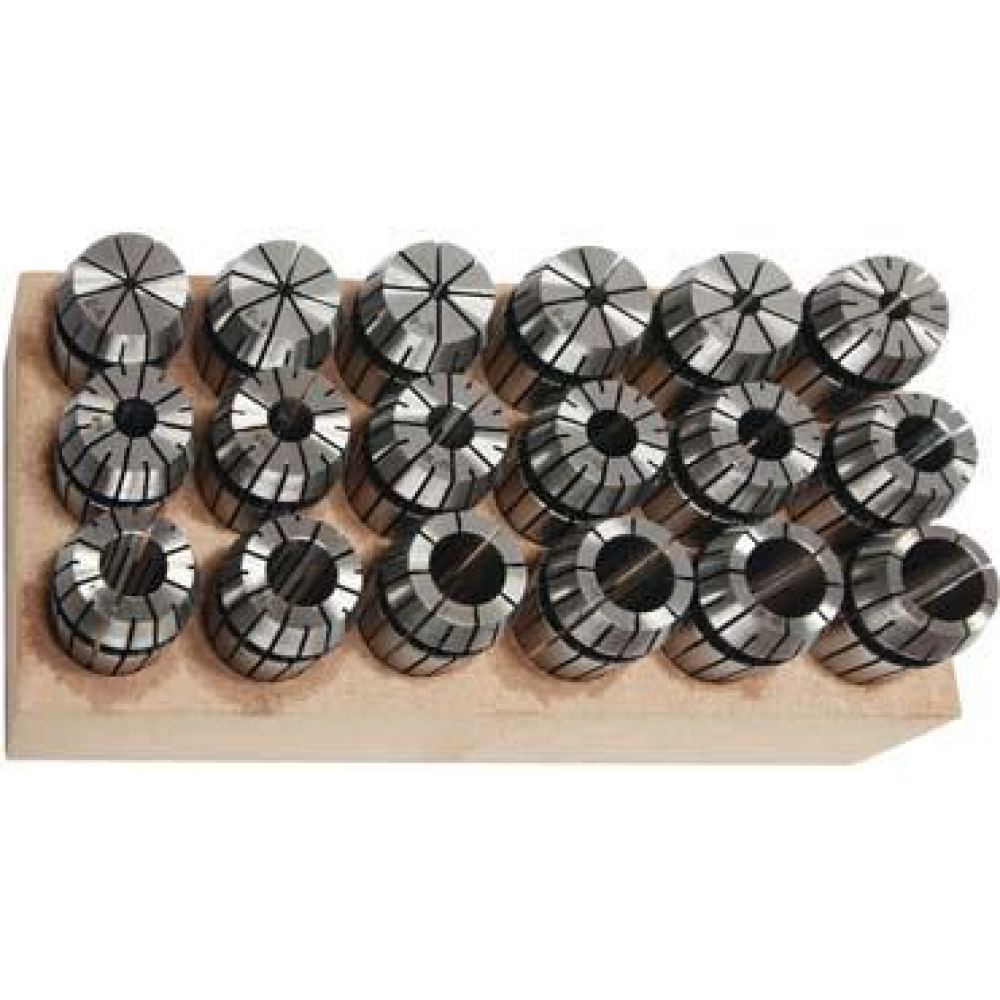

Spannzangen-Satz ER Spannzangen-Set DIN6499B ER40 4-26mm FORTIS
ProduktbeschreibungSpannzangen-Satz ER mit DIN 6499 B Norm und doppelt geschlitztem Design für hohe Präzision bei der Zerspanung. Die Rundlaufgenauigkeit beträgt 0,015 mm, wodurch Walkbewegungen der Fräser ausgeschlossen sind und eine lange Standzeit gewährleistet wird. Kurzspannen von Spiralbohrern auf Führungsfase ist möglich. Zum Spannen bis maximal 1 mm unter Nenndurchmesser (ER11 0,5 mm).Technische DatenTechnische DatenWertBreite345,00 mmEAN4317784726061Gewicht6,12 kgHöhe75,00 mmInhalt23-teiligLänge245,00 mmSpannbereich4–26 mmSpannzangen TypER40Volumen6,34 dm³
Spannzange ER32, abgedichtet DIN6499C 4mm FORTIS
ProduktbeschreibungSpannzange ER32, abgedichtet nach DIN 6499 B mit hoher Präzision und langer Standzeit.Rundlaufgenauigkeit 0,015 mmWalkbewegung der Fräser ausgeschlossenAbdichtung durch DichtstopfenZur Aufnahme von Werkzeugen mit Zylinderschaft und InnenkühlungHinweis: Nennmaß = Spanndurchmesser.Technische DatenTechnische DatenWertAußen-Ø33 mmBreite35,00 mmEAN4317784725712Gewicht0,17 kgHöhe45,00 mmLänge40 mm | 35,00 mm | 40 mm | 35,00 mmSpannbereich4 mmVolumen0,06 dm³

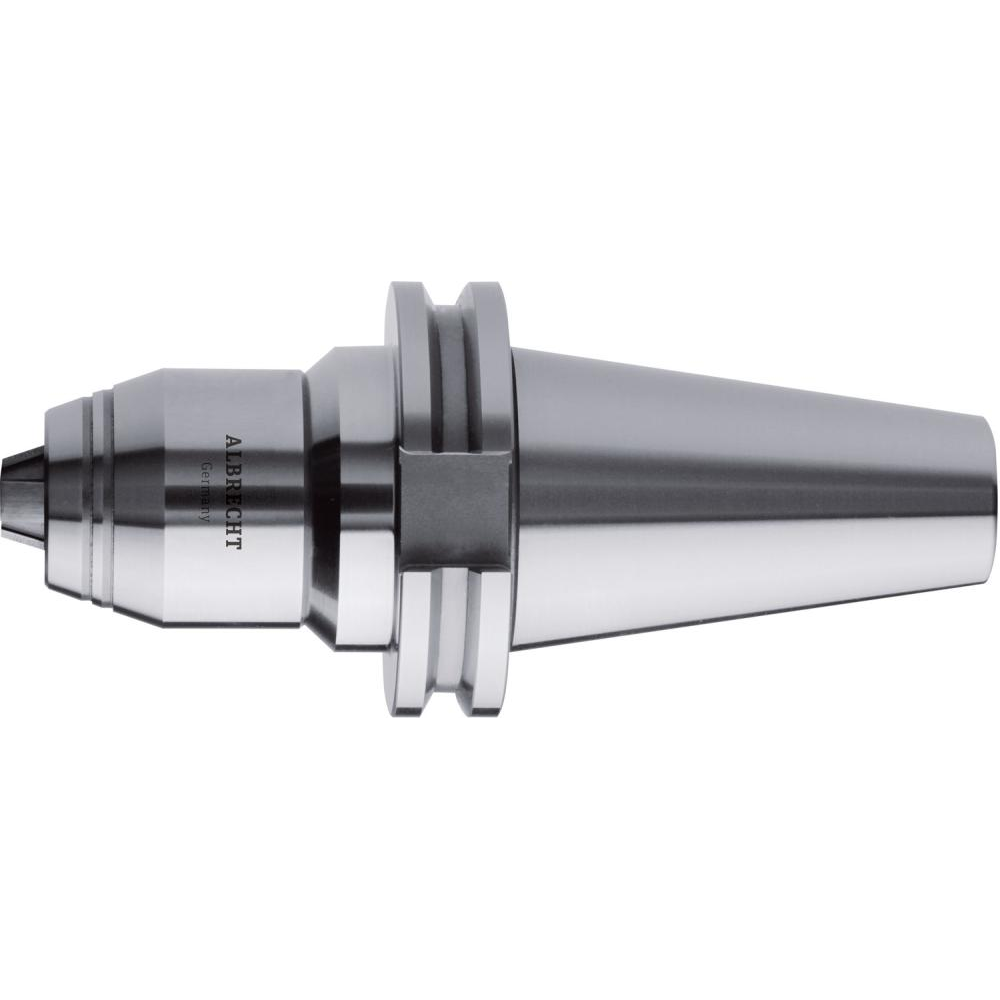

CNC-Kurzbohrfutter für Rechts- und Linkslauf Kurzbohrfutter AKL DIN69871 1-16mm SK40 ALBRECHT
ProduktbeschreibungCNC-Kurzbohrfutter für Rechts- und Linkslauf mit ISO 7388-1 (DIN 69871) Form AD. Einsatzgehärtet mit Kegelwinkel Toleranz AT3 und Oberflächenrauigkeit des Kegels Ra < 0,001 mm. Rundlaufgenauigkeit <= 0,03 mm und Wuchtgüte G=2,5 bei 20.000 min-1. Mit Kühlkanalbohrung geeignet zum Bohren, Senken, Reiben, Gewindeschneiden und für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren sowie Dreh-, Bohr- und Fräsmaschinen. Bearbeitung auch bei Linkslauf und schnellgebremster Spindel sicher durch die Selbsthemmung des Schneckengetriebes.Technische DatenTechnische DatenWertBreite75,00 mmEAN4250261589448Gewicht1,59 kgHöhe170,00 mmKegelschaftSK 40Länge75,00 mmSpannbereich1–16 mmVolumen0,96 dm³

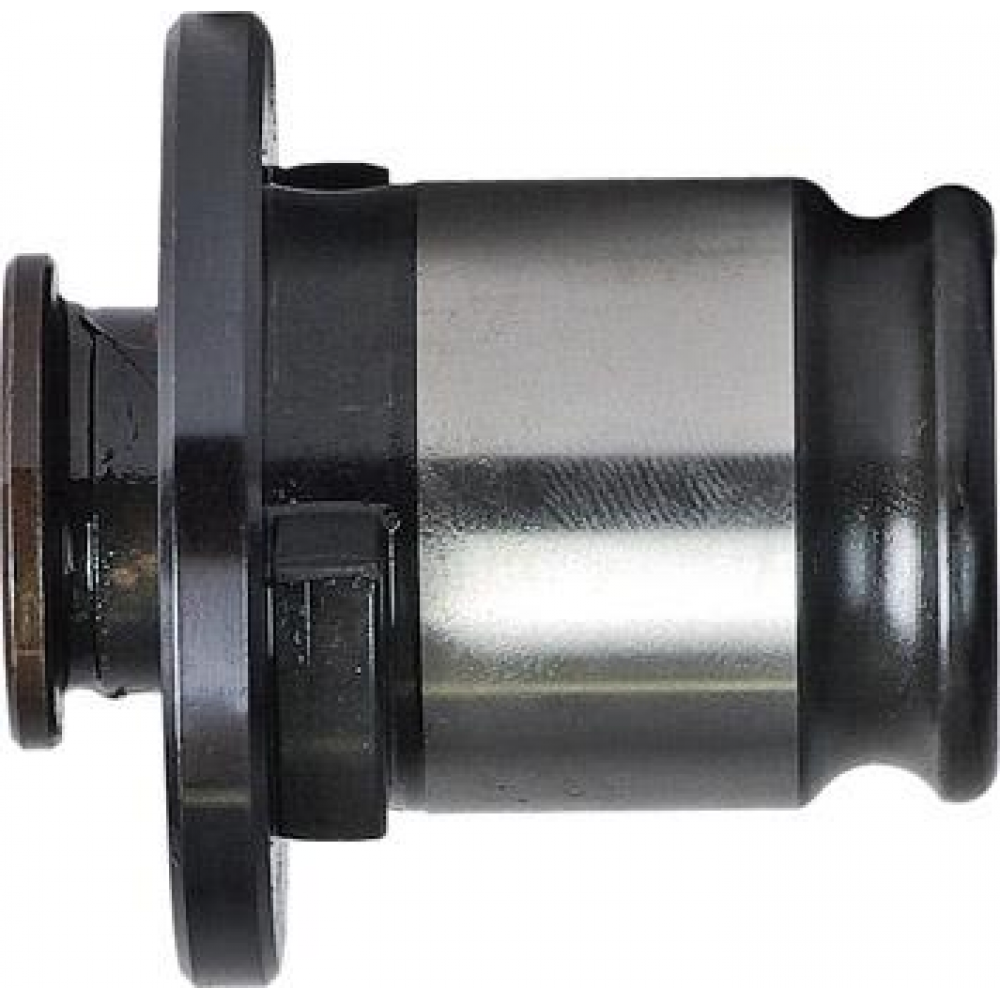

Schnellwechseleinsatz FE2 Schnellwechsel-Einsatz 10,00mm FORTIS
ProduktbeschreibungSchnellwechseleinsatz FE2 ohne Sicherheitskupplung, geeignet für Durchgangsbohrungen.Technische DatenTechnische DatenWert4-kant8 mmBohr-Ø10 mmBreite65,00 mmd131 mmd248 mmEAN4317784718462für Gewindebohrer DIN 376M12für Gewindebohrer ISO-NormM12Gewicht0,27 kgHöhe90,00 mml111 mmL235 mml35 mmLänge65,00 mmTypFE 2Volumen0,38 dm³

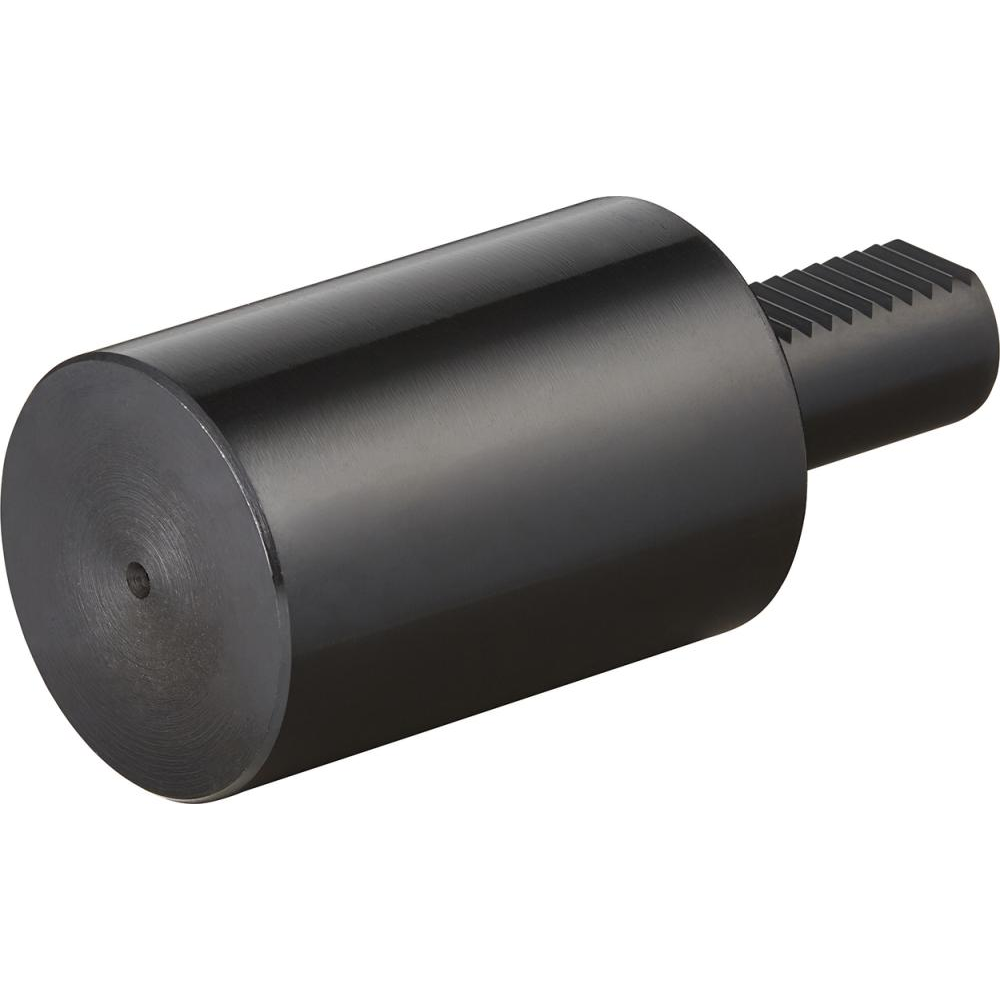

VDI-Werkzeughalter-Zylinder-Rohling A2 Zylinder-Rohling VDI 50x135mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter-Zylinder-Rohling A2 nach DIN 69880 mit gehärtetem und geschliffenem Schaft und Anlagefläche. Rest weich, ausgestattet mit Kühlmittelübergabebohrung zur Erstellung von Sonderausführungen.Technische DatenTechnische DatenWertBreite240,00 mmEAN4317784732772Gewicht9,22 kgHöhe140,00 mmLänge140,00 mmLänge ohne Schaft135 mmVDI50Volumen4,70 dm³Ø98 mm

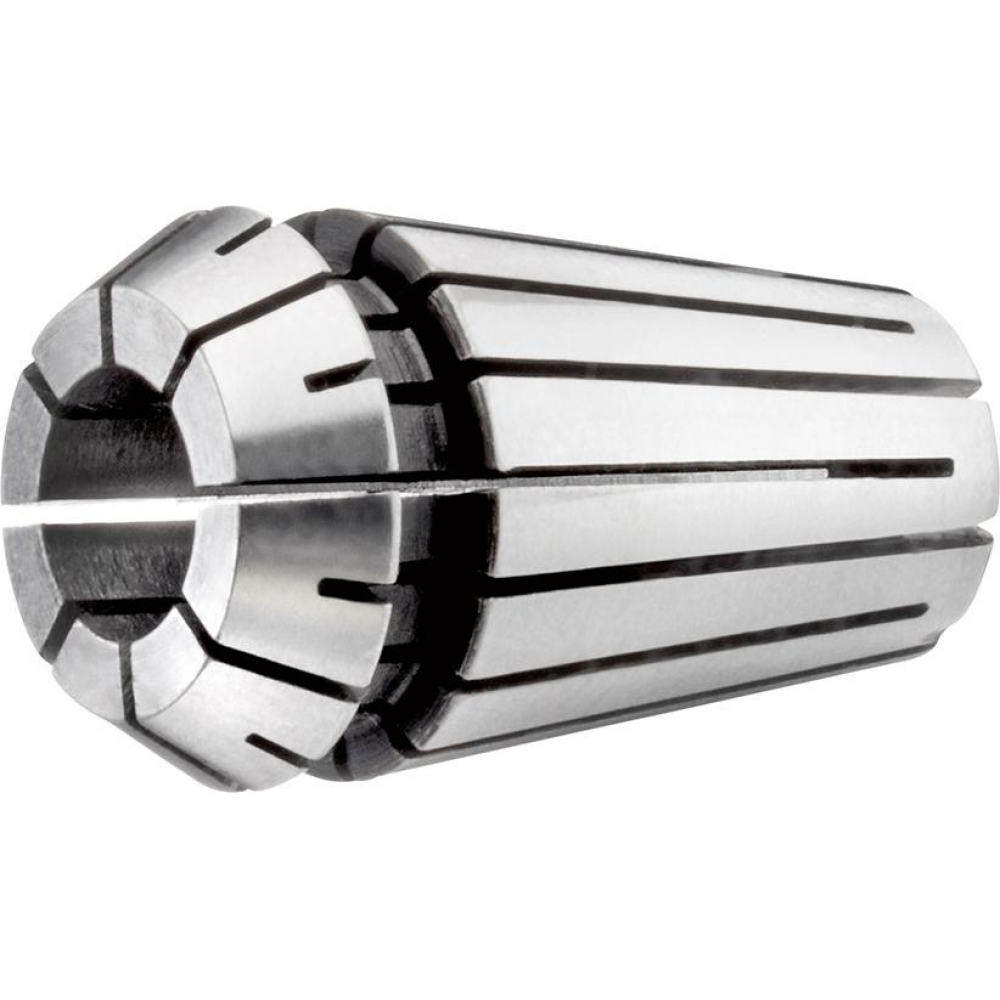

Spannzange ER32 DIN6499B 12-11mm FORTIS
ProduktbeschreibungSpannzange ER32 nach DIN 6499 B mit doppeltem Schlitz für hohe Präzision und lange Standzeit. Die Rundlaufgenauigkeit beträgt 0,015 mm, wodurch Walkbewegungen der Fräser ausgeschlossen sind. Kurzspannen von Spiralbohrern auf Führungsfase ist möglich. Zum Spannen bis maximal 1 mm unter Nenndurchmesser geeignet.Technische DatenTechnische DatenWertAußen-Ø33 mmBreite35,00 mmEAN4317784726436Gewicht0,14 kgHöhe45,00 mmLänge40 mm | 35,00 mm | 40 mm | 35,00 mmSpannbereich12 mmVolumen0,06 dm³
Fräsdornring, Form A Fräserdornring DIN2084A 22x0,05x33mm FORTIS
ProduktbeschreibungFräserdornring nach DIN 2084, Form A aus gestanztem und gehärtetem Federbandstahl.Technische DatenTechnische DatenWertAußen-Ø33 mmBohrung22 mmBreite0,05 mm | 33,00 mm | 0,05 mm | 33,00 mmHöhe1,00 mmLänge33,00 mm

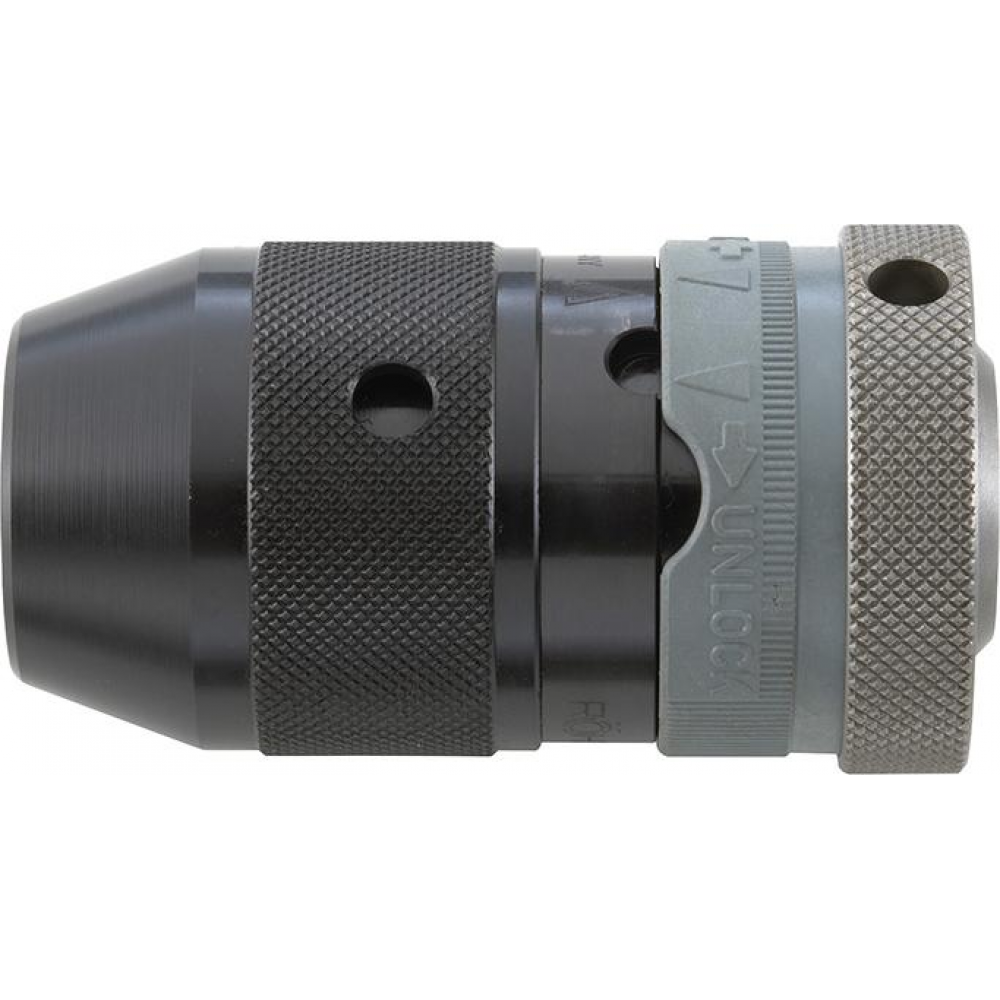

Schnellspann-Bohrfutter SUPRA-SK Schnellspannbohrfutter Supra SK 1-13mm B16 RÖHM
ProduktbeschreibungSchnellspann-Bohrfutter SUPRA-SK für handgeführte Schlagbohr- und Bohrmaschinen bis 1300 Watt mit Aufnahmegewinde und Konus-Aufnahme. Schlagbohrfestes und selbsttätig nachspannendes Flachbacken-Bohrfutter mit Arretierverriegelung, auch für Linkslauf geeignet.Rundlaufgenauigkeit ≤ 0,25 mmMassiver HalteringFunktionskomponenten aus MetallGehärtet und geschliffenSchlagbohrfest durch RadialverriegelungFür Linkslauf bis max. 15 Nm geeignetTechnische DatenTechnische DatenWertAufnahmeB 16*Außen-Ø42,8 mmBreite48,00 mmGewicht0,60 kgHöhe48,00 mmLänge101,00 mmLänge geschlossen89,3 mmLänge geöffnet80,2 mmSpannbereich1–13 mmVolumen0,23 dm³
Spannzange ER25, abgedichtet DIN6499C 10mm FORTIS
ProduktbeschreibungSpannzange ER25, abgedichtet nach DIN 6499 B mit hoher Präzision und langer Standzeit.Rundlaufgenauigkeit 0,015 mmWalkbewegung der Fräser ausgeschlossenAbdichtung durch DichtstopfenZur Aufnahme von Werkzeugen mit Zylinderschaft und InnenkühlungHinweis: Nennmaß = Spanndurchmesser.Technische DatenTechnische DatenWertAußen-Ø26 mmBreite25,00 mmEAN4317784725798Gewicht0,08 kgHöhe38,00 mmLänge34 mm | 29,00 mm | 34 mm | 29,00 mmSpannbereich10 mmVolumen0,03 dm³
