Flächenspannfutter
Flächenspannfutter Weldon DIN69871ADB SK40 18mm A100 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø50 mmAuskraglänge100 mmBohrung18 mmBreite73,00 mmGewicht1,88 kgHöhe73,00 mmKegelschaftSK 40Länge190,00 mmVolumen1,01 dm³
Flächenspannfutter Weldon DIN69871ADB SK50 6mm A160 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge160 mmBohrung6 mmBreite110,00 mmGewicht3,31 kgHöhe295,00 mmKegelschaftSK 50Länge110,00 mmVolumen3,57 dm³

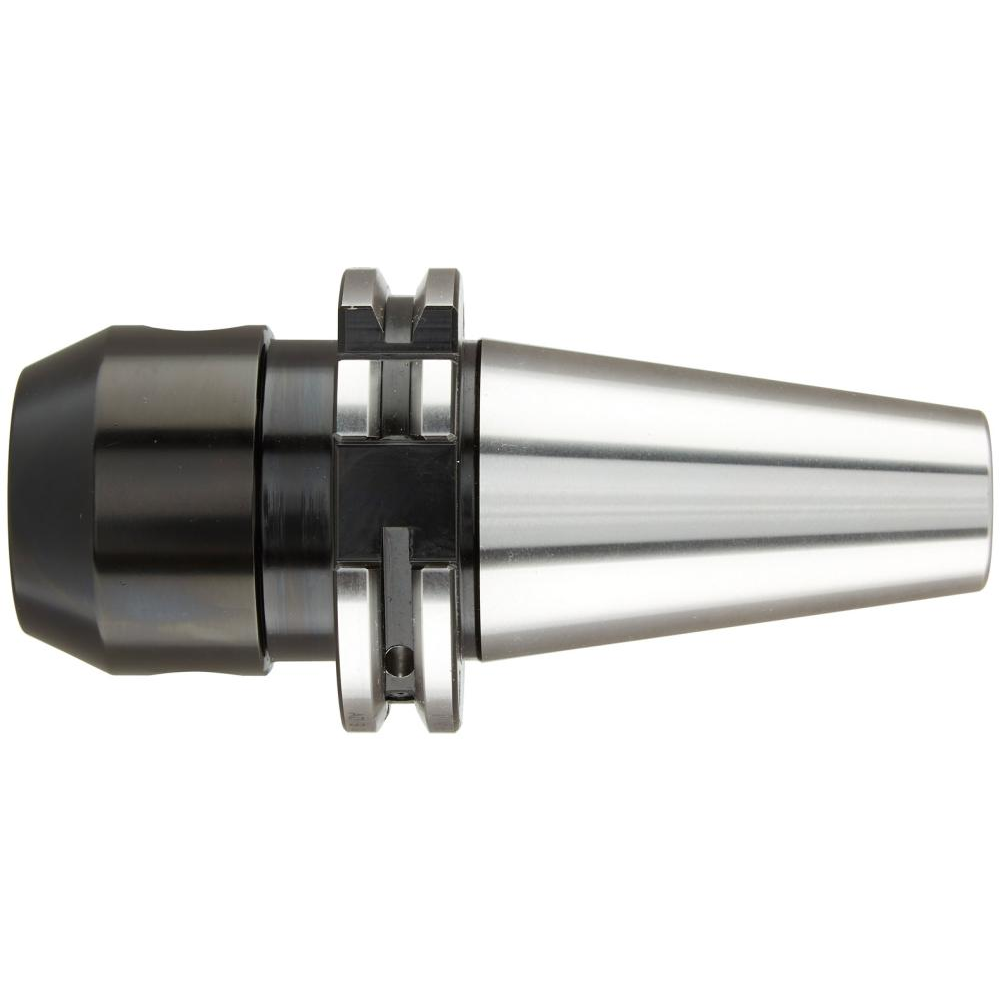

Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69871 SK40 6x50mm KKS FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm² nach Einsatzhärtung. Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 1 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge50 mmBohrung6 mmBreite75,00 mmEAN4317784756976Gewicht0,94 kgHöhe75,00 mmKegelschaftSK 40Länge156,00 mmVolumen0,88 dm³

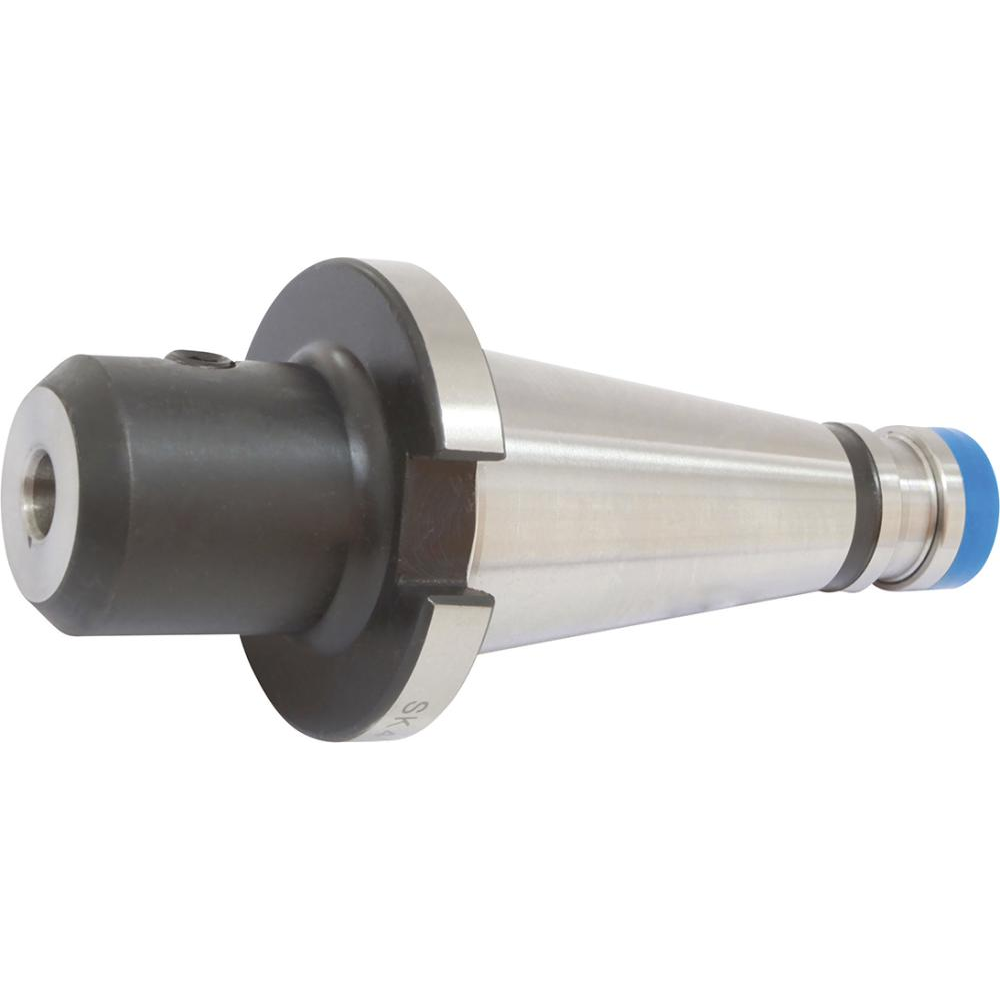

Flächenspannfutter Weldon DIN2080 D14x50 SK40 Fortis
ProduktbeschreibungFlächenspannfutter Weldon® nach DIN 2080, Form A, aus legiertem Einsatzstahl gefertigt. Das Futter ist gehärtet mit 58 ± 2 HRC und verfügt über eine Zugfestigkeit im Kern von ca. 950 N/mm². Es besitzt einen Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und einer Oberflächengenauigkeit des Kegels Ra < 1 µm. Die Bohrung hat eine Toleranz H5 und die Rundlaufgenauigkeit liegt unter 0,01 mm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1. Das Spannfutter ist zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB geeignet.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø44 mmAuskraglänge50 mmBohrung14 mmBreite70,00 mmGewicht1,13 kgHöhe170,00 mmKegelschaftSK 40Länge70,00 mmVolumen0,83 dm³

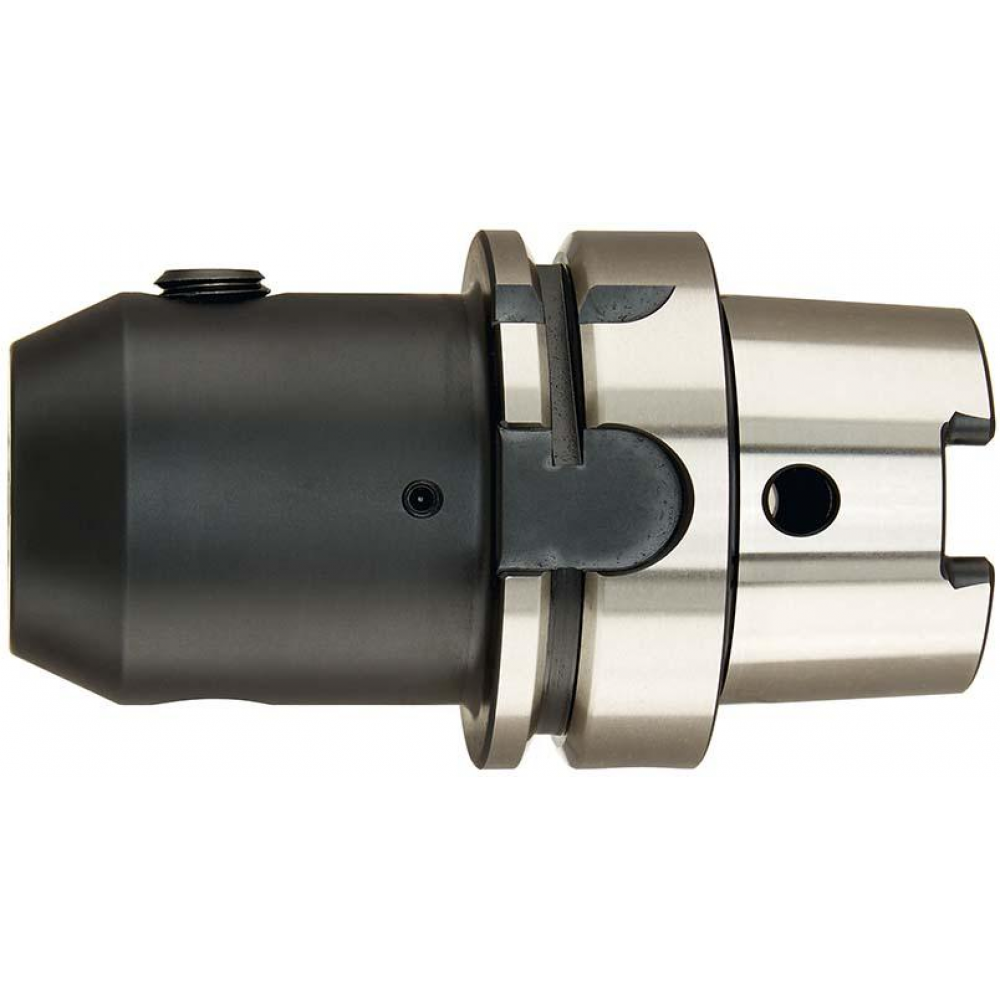

Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69893A KKB HSK-A63 18x80mm FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 12164-1 (DIN 69893), Form AD mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm² nach Einsatzhärtung. Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Bohrungstoleranz H5. Rundlaufgenauigkeit unter 0,005 mm und Wuchtgüte G 2,5 bei 25000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube, ohne Kühlmittelrohr.Technische DatenTechnische DatenWertAbgesetzter Ø50 mmAuskraglänge80 mmBohrung18 mmBreite74,00 mmGewicht1,36 kgHöhe74,00 mmKegelschaftHSK-A 63Länge205,00 mmVolumen1,12 dm³

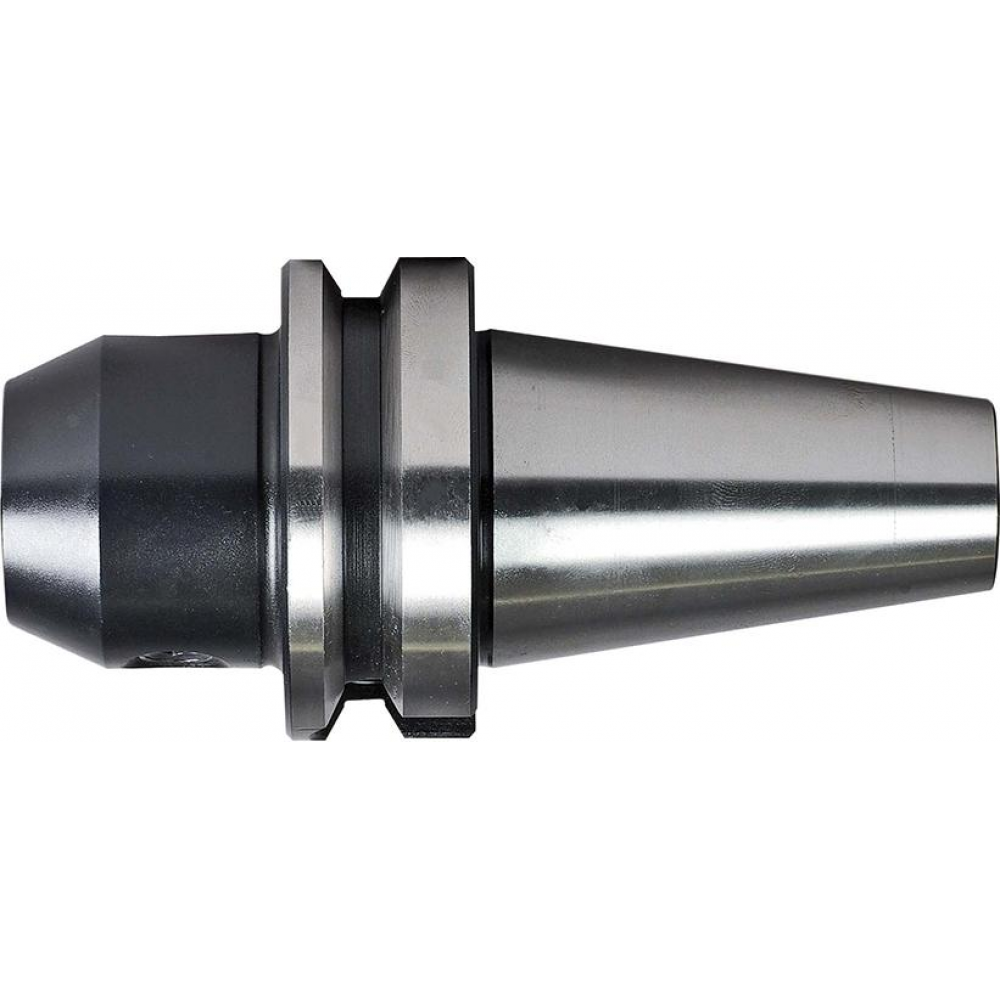

Flächenspannfutter Weldon JISB6339AD BT50 10mm A50 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm² nach Einsatzhärtung. Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,001 mm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,01 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-B.LieferumfangFlächenspannfutter mit SpannschraubeTechnische DatenTechnische DatenWertAbgesetzter-Ø35 mmAuskraglänge70 mmBohrung10 mmBreite120,00 mmGewicht3,77 kgHöhe215,00 mmKegelschaftBT 50Länge120,00 mmVolumen3,10 dm³

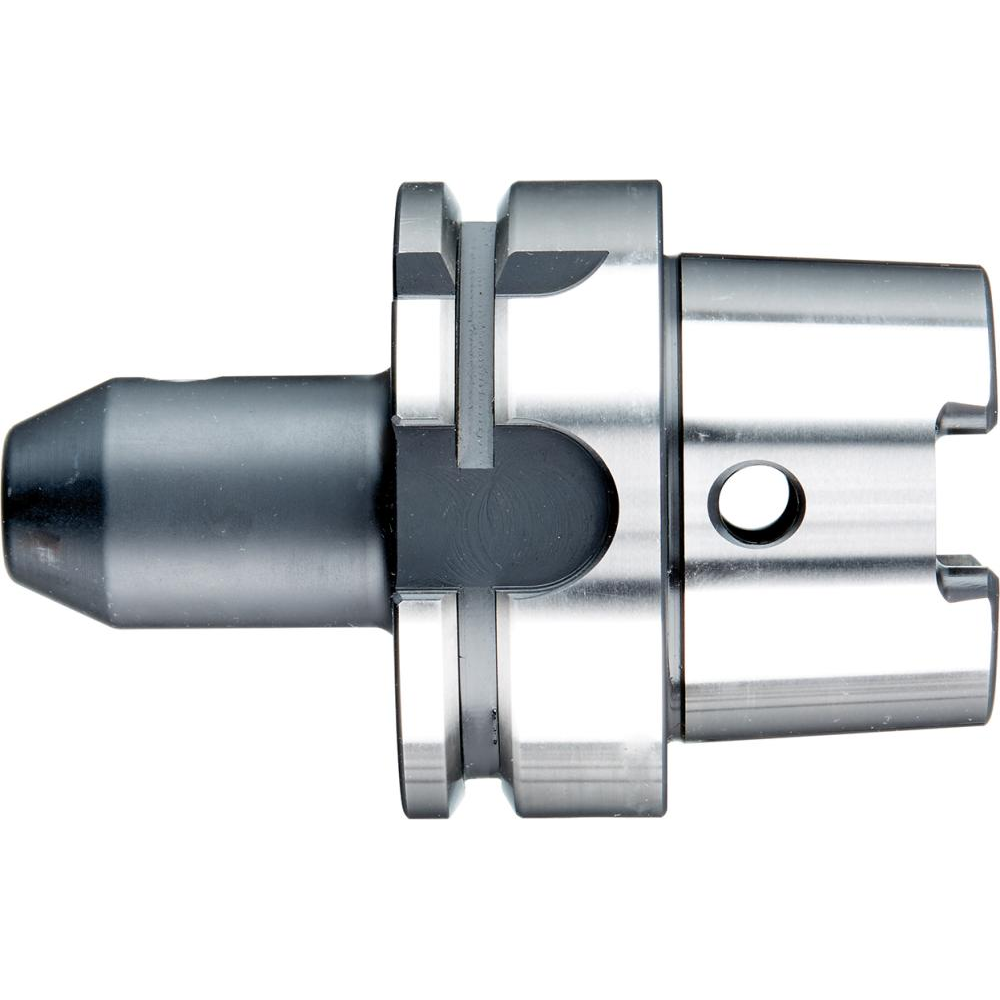

Flächenspannfutter Weldon DIN69893A HSK-A63 20x120mm FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 12164-1 (DIN 69893), Form A, aus legiertem Einsatzstahl mit gehärteter Oberfläche und hoher Zugfestigkeit. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø52 mmAuskraglänge120 mmBohrung20 mmBreite75,00 mmGewicht2,07 kgHöhe75,00 mmKegelschaftHSK-A63Länge245,00 mmVolumen1,38 dm³
Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69871 SK40 20x63mm KKS FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 1 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø52 mmAuskraglänge63 mmBohrung20 mmBreite77,00 mmGewicht1,31 kgHöhe161,00 mmKegelschaftSK 40Länge77,00 mmVolumen0,96 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 16mm A160 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung. Hergestellt aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø48 mmAuskraglänge160 mmBohrung16 mmBreite70,00 mmGewicht2,63 kgHöhe255,00 mmKegelschaftSK 40Länge70,00 mmVolumen1,25 dm³
Flächenspannfutter Weldon DIN69893A HSK-A63 14x80mm FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 12164-1 (DIN 69893), Form A, aus legiertem Einsatzstahl mit gehärteter Oberfläche und hoher Zugfestigkeit. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø44 mmAuskraglänge80 mmBohrung14 mmBreite74,00 mmGewicht1,24 kgHöhe74,00 mmKegelschaftHSK-A63Länge188,00 mmVolumen1,03 dm³
Flächenspannfutter Weldon JISB6339AD BT50 12mm A50 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern von ca. 950 N/mm² nach der Einsatzhärtung. Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,001 mm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,01 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-B.LieferumfangFlächenspannfutter mit SpannschraubeTechnische DatenTechnische DatenWertAbgesetzter-Ø42 mmAuskraglänge80 mmBohrung12 mmBreite115,00 mmEAN4317784722438Gewicht4,05 kgHöhe230,00 mmKegelschaftBT 50Länge115,00 mmVolumen3,04 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 8mm A50 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit SpannschraubeTechnische DatenTechnische DatenWertAbgesetzter Ø28 mmAuskraglänge50 mmBohrung8 mmBreite75,00 mmGewicht0,94 kgHöhe164,00 mmKegelschaftSK 40Länge75,00 mmVolumen0,92 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 20mm A160 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø52 mmAuskraglänge160 mmBohrung20 mmBreite70,00 mmGewicht2,80 kgHöhe255,00 mmKegelschaftSK 40Länge70,00 mmVolumen1,25 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 12mm A50 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø42 mmAuskraglänge50 mmBohrung12 mmBreite75,00 mmGewicht1,11 kgHöhe150,00 mmKegelschaftSK 40Länge75,00 mmVolumen0,84 dm³
Flächenspannfutter Weldon DIN69871ADB SK50 18mm A63 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø50 mmAuskraglänge63 mmBohrung18 mmBreite115,00 mmGewicht3,20 kgHöhe210,00 mmKegelschaftSK 50Länge115,00 mmVolumen2,78 dm³
Flächenspannfutter Weldon DIN2080 D20x63 SK40 Fortis
ProduktbeschreibungFlächenspannfutter Weldon® nach DIN 2080, Form A, aus legiertem Einsatzstahl mit hoher Härte und Zugfestigkeit. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø52 mmAuskraglänge63 mmBohrung20 mmBreite70,00 mmGewicht1,41 kgHöhe175,00 mmKegelschaftSK 40Länge70,00 mmVolumen0,86 dm³
Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69893A KKB HSK-A63 25x110mm FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 12164-1 (DIN 69893), Form AD mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und Bohrungstoleranz H5. Rundlaufgenauigkeit unter 0,005 mm und Wuchtgüte G 2,5 bei 25000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube, ohne Kühlmittelrohr.Technische DatenTechnische DatenWertAbgesetzter Ø65 mmAuskraglänge110 mmBohrung25 mmBreite74,00 mmGewicht2,27 kgHöhe74,00 mmKegelschaftHSK-A 63Länge235,00 mmVolumen1,29 dm³
Flächenspannfutter Weldon JISB6339AD BT40 10mm A100 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® mit ISO 7388-2 (JIS B 6339 MAS/BT), Form AD, ausgestattet mit Kühlkanalschlitzen. Hergestellt aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Die Zugfestigkeit im Kern beträgt ca. 950 N/mm² nach der Einsatzhärtung. Der Kegel entspricht DIN 254 mit Kegelwinkel Toleranz AT3 und einer Oberflächengenauigkeit Ra < 0,001 mm. Die Bohrung hat eine Toleranz H5, die Rundlaufgenauigkeit liegt unter 0,01 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-B.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter-Ø35 mmAuskraglänge100 mmBohrung10 mmBreite70,00 mmGewicht1,46 kgHöhe195,00 mmKegelschaftBT 40Länge70,00 mmVolumen0,96 dm³
Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69893A KKB HSK-A63 10x65mm FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 12164-1 (DIN 69893), Form AD mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und Bohrungstoleranz H5. Rundlaufgenauigkeit unter 0,005 mm und Wuchtgüte G 2,5 bei 25000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube, ohne Kühlmittelrohr.Technische DatenTechnische DatenWertAbgesetzter Ø35 mmAuskraglänge80 mmBohrung10 mmBreite74,00 mmGewicht0,94 kgHöhe74,00 mmKegelschaftHSK-A 63Länge190,00 mmVolumen1,04 dm³
Flächenspannfutter Weldon DIN2080 D14x63 SK50 Fortis
ProduktbeschreibungFlächenspannfutter Weldon® nach DIN 2080, Form A, aus legiertem Einsatzstahl gefertigt. Das Futter ist gehärtet mit 58 ± 2 HRC und verfügt über eine Zugfestigkeit im Kern von ca. 950 N/mm². Es besitzt einen Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und eine Oberflächengenauigkeit des Kegels Ra < 1 µm. Die Bohrung hat eine Toleranz H5 und die Rundlaufgenauigkeit liegt unter 0,01 mm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1. Das Spannfutter ist zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB geeignet.Technische DatenTechnische DatenWertAbgesetzter Ø44 mmAuskraglänge63 mmBohrung14 mmBreite115,00 mmGewicht3,12 kgHöhe225,00 mmKegelschaftSK 50Länge115,00 mmVolumen2,98 dm³
Flächenspannfutter Weldon, mit Kühlkanalschlitzen DIN69871 SK40 25x100mm KKS FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalschlitzen aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Zugfestigkeit im Kern ca. 950 N/mm². Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 1 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø65 mmAuskraglänge100 mmBohrung25 mmBreite78,00 mmGewicht2,27 kgHöhe195,00 mmKegelschaftSK 40Länge78,00 mmVolumen1,19 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 12mm A100 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø42 mmAuskraglänge100 mmBohrung12 mmBreite75,00 mmGewicht1,58 kgHöhe197,00 mmKegelschaftSK 40Länge75,00 mmVolumen1,11 dm³
Flächenspannfutter Weldon DIN69871ADB SK40 10mm A50 FORTIS
ProduktbeschreibungFlächenspannfutter Weldon® nach ISO 7388-1 (DIN 69871), Form AD/B mit Kühlkanalbohrung aus legiertem Einsatzstahl. Gehärtet auf 58 ± 2 HRC, mind. 0,5 mm tief, mit Zugfestigkeit im Kern ca. 950 N/mm². Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und Oberflächengenauigkeit Ra < 0,4 µm. Bohrungstoleranz H5 und Rundlaufgenauigkeit < 0,003 mm. Wuchtgüte G 6,3 bei 15000 min-1. Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.LieferumfangFlächenspannfutter mit Spannschraube.Technische DatenTechnische DatenWertAbgesetzter Ø35 mmAuskraglänge50 mmBohrung10 mmBreite74,00 mmGewicht1,00 kgHöhe75,00 mmKegelschaftSK 40Länge162,00 mmVolumen0,90 dm³
Flächenspannfutter Weldon DIN2080 D10x63 SK50 Fortis
ProduktbeschreibungFlächenspannfutter Weldon® nach DIN 2080, Form A, aus legiertem Einsatzstahl mit gehärteter Oberfläche und hoher Zugfestigkeit. Geeignet zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-HB.Technische DatenTechnische DatenWertAbgesetzter Ø35 mmAuskraglänge63 mmBohrung10 mmBreite115,00 mmGewicht2,96 kgHöhe210,00 mmKegelschaftSK 50Länge115,00 mmVolumen2,78 dm³
