Vdi Werkzeughalter
VDI-Werkzeughalter, Form D1/D2, Mehrfachaufnahme VDI D2 40x25mm Überkopf FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form D1/D2, Mehrfachaufnahme mit gehärtetem und geschliffenem Schaft und Anlagefläche. Ausführung Überkopf mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungÜberkopfb142,5 mmB221 mmB425,5 mmBreite115,00 mmEAN4317784732390Gewicht4,45 kgH125/20 mmh342,5 mmh448 mmHöhe130,00 mml150 mmL272 mmLänge195,00 mmVDI40Volumen2,92 dm³
VDI-Abstechhalter AR/AL Abstechhalter VDI links AL 40x26mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 und 4-kant-Längsaufnahme für präzise Bearbeitung.Technische DatenTechnische DatenWertAusführunglinksb185 mmB242,5 mmBreite95,00 mmEAN4317784732703Gewicht3,11 kgH126 mmh543 mmh642,5 mmHöhe125,00 mml144 mmL250 mmLänge107,00 mmVDI40Volumen1,27 dm³
VDI-Werkzeughalter-Zylinder-Rohling A2 Zylinder-Rohling VDI 50x135mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter-Zylinder-Rohling A2 nach DIN 69880 mit gehärtetem und geschliffenem Schaft und Anlagefläche. Rest weich, ausgestattet mit Kühlmittelübergabebohrung zur Erstellung von Sonderausführungen.Technische DatenTechnische DatenWertBreite240,00 mmEAN4317784732772Gewicht9,22 kgHöhe140,00 mmLänge140,00 mmLänge ohne Schaft135 mmVDI50Volumen4,70 dm³Ø98 mm

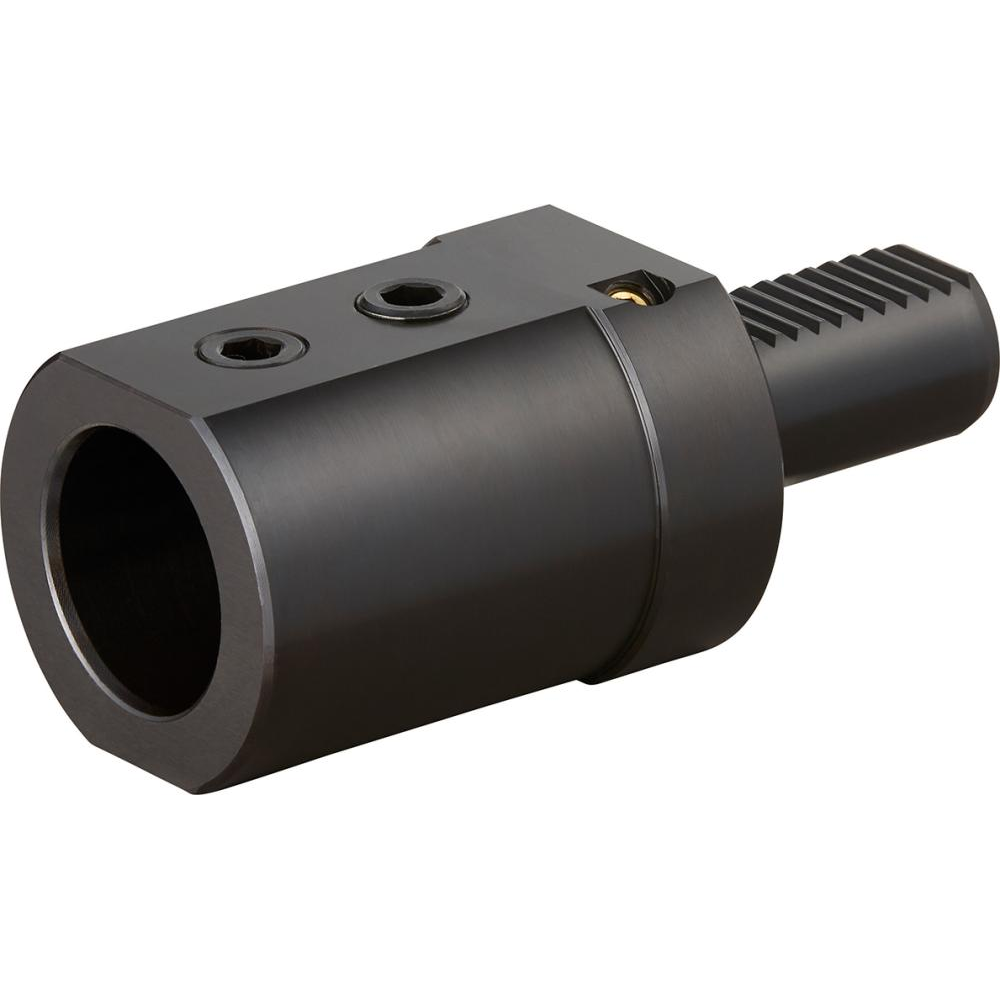

VDI-Werkzeughalter, Form E1 Halter VDI für Wechselplattenbohrer 40x20mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E1, geeignet für Wendeplattenbohrer. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung und Flanschanlage.Technische DatenTechnische DatenWertBreite155,00 mmd220 mmd340 mmd683 mmGewicht1,80 kgH132,5 mmHöhe85,00 mml167 mmL254 mml322 mmLänge95,00 mmVDI40Volumen1,25 dm³
VDI-Abstechhalter AR/AL Abstechhalter VDI rechts AR 30x26mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 und 4-kant-Längsaufnahme, Ausführung rechts.Technische DatenTechnische DatenWertAusführungrechtsb170 mmB235 mmBreite125,00 mmEAN4317784732758Gewicht1,99 kgH126 mmh532 mmh639 mmHöhe95,00 mml144 mmL250 mmLänge100,00 mmVDI30Volumen1,19 dm³

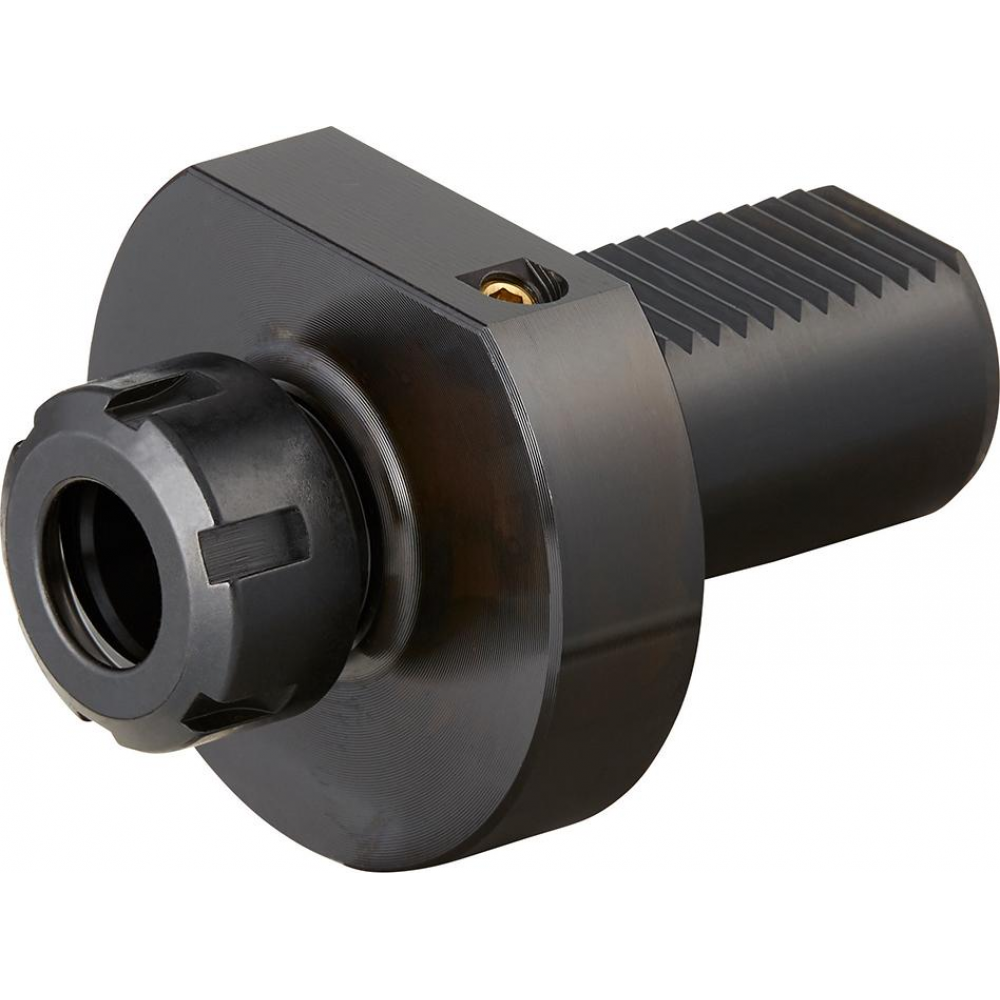

VDI-Werkzeughalter, Form E4 Bohrstangenhalter VDI 30x ER16 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E4 mit Spannzangenaufnahme ER. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite135,00 mmd1232 mmd21–10 mmd668 mmGrößeER16H128 mmHöhe75,00 mml1148 mml322 mmLänge85,00 mmVDI30Volumen0,86 dm³Gewicht0,94 kgEAN4317784731621
VDI-Werkzeughalter, Form E1 Halter VDI für Wechselplattenbohrer 50x20mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E1, geeignet für Wendeplattenbohrer. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung und Flanschanlage.Technische DatenTechnische DatenWertBreite185,00 mmd220 mmd340 mmd698 mmGewicht2,79 kgH135 mmHöhe95,00 mml180 mmL254 mml330 mmLänge105,00 mmVDI50Volumen1,85 dm³
VDI-Werkzeughalter, Form E4 Bohrstangenhalter VDI 30x ER40 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E4 mit Spannzangenaufnahme ER. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite135,00 mmd1263 mmd23–30 mmd668 mmGrößeER40H128 mmHöhe75,00 mml1180 mml322 mmLänge85,00 mmVDI30Volumen0,86 dm³Gewicht1,34 kgEAN4317784731591

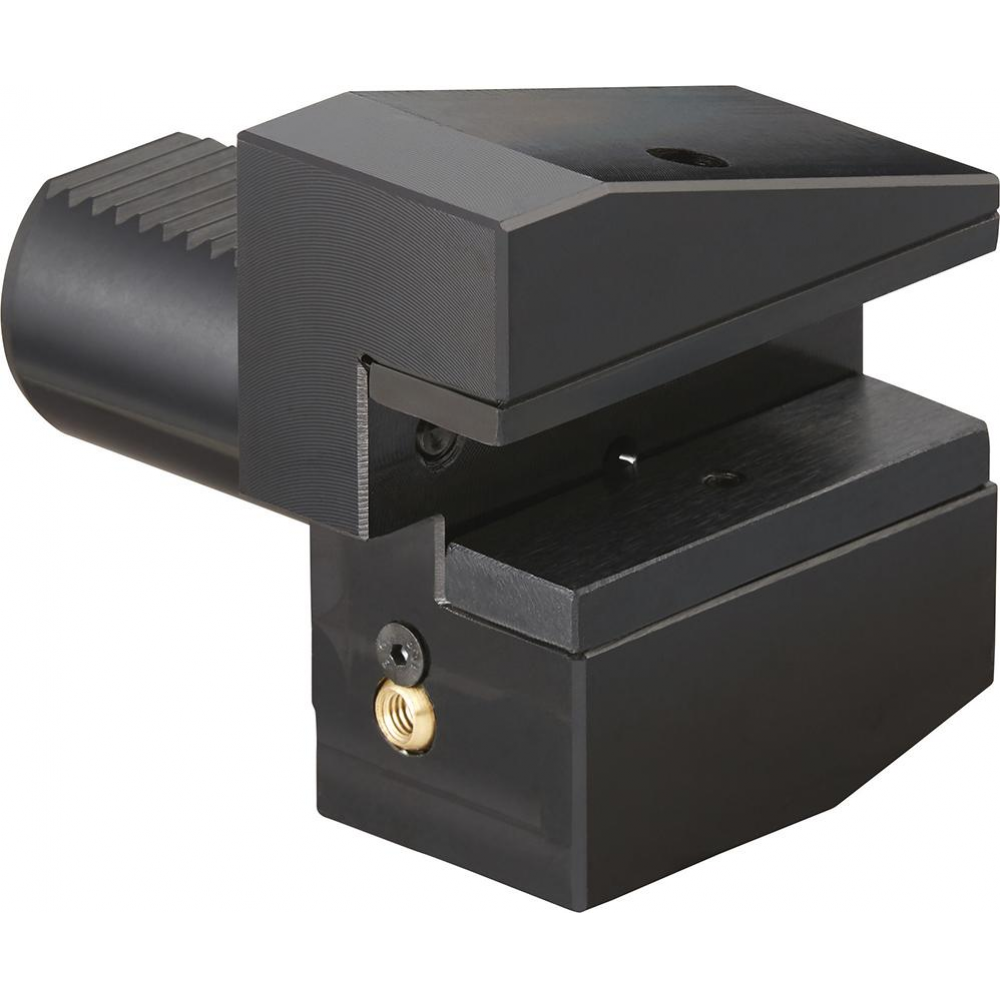

VDI-Radial-Werkzeughalter, Form B3/B4 Werkzeughalter VDI radiallinks B4 50x32mm Überkopf FORTIS
ProduktbeschreibungVDI-Radial-Werkzeughalter, Form B3/B4, geeignet für die Außenbearbeitung. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführunglinksb1100 mmB235 mmB316 mmBreite120,00 mmEAN4317784732567Gewicht4,39 kgH132/25 mmh650 mmh760 mmHöhe110,00 mml155 mmL230 mmLänge150,00 mmVDI50Volumen1,98 dm³
VDI-Abstechhalter AR/AL Abstechhalter VDI links AL 50x32mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 Norm und 4-kant-Längsaufnahme für präzise Bearbeitung.Technische DatenTechnische DatenWertAusführunglinksb1100 mmB250 mmBreite120,00 mmEAN4317784732680Gewicht4,33 kgH132 mmh543 mmh645 mmHöhe110,00 mml144 mmL250 mmLänge145,00 mmVDI50Volumen1,91 dm³
VDI-Werkzeughalter, Form E1 Halter VDI für Wechselplattenbohrer 30x32mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E1, geeignet für Wendeplattenbohrer. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung und Flanschanlage.Technische DatenTechnische DatenWertBreite140,00 mmd232 mmd352 mmd668 mmGewicht1,35 kgH128 mmHöhe82,00 mml175 mmL261 mml322 mmLänge85,00 mmVDI30Volumen0,98 dm³

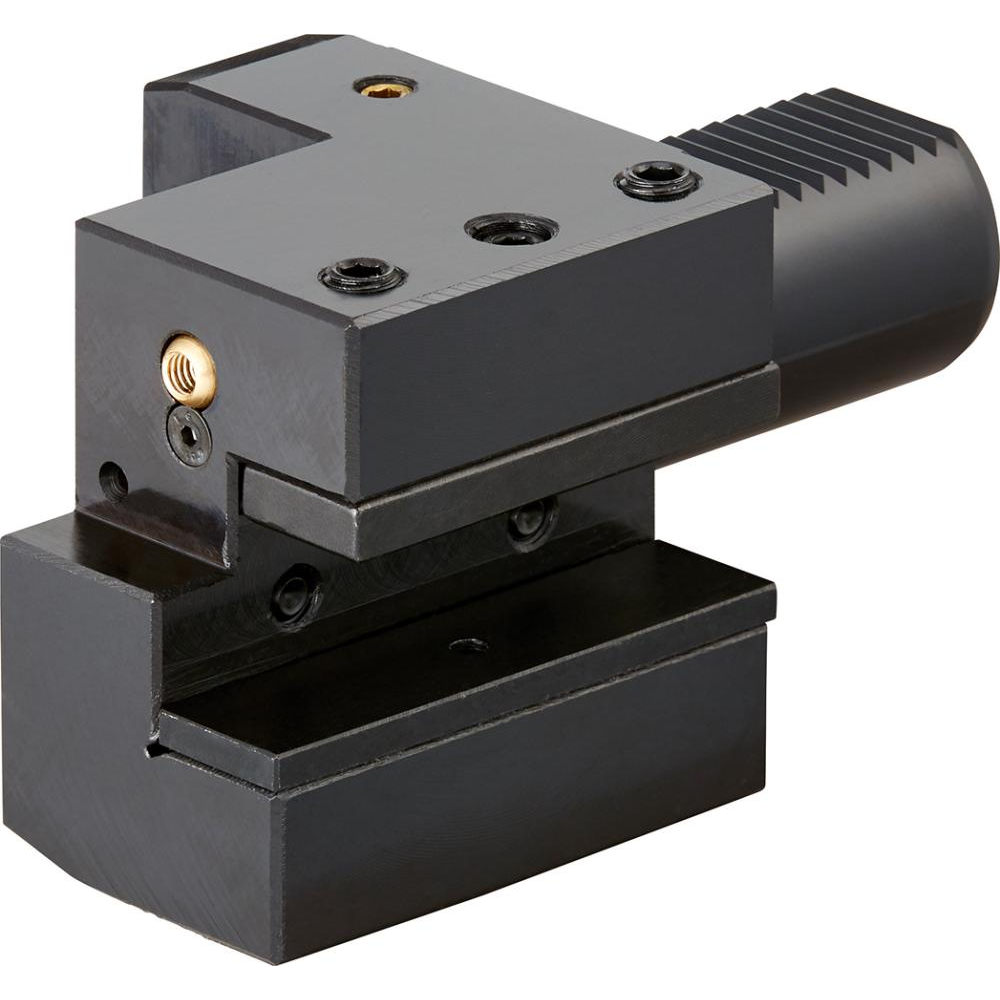

VDI-Axial-Werkzeughalter, Form C1/C2 Werkzeughalter VDI axial rechts C1 50x32mm FORTIS
ProduktbeschreibungVDI-Axial-Werkzeughalter, Form C1/C2, geeignet für die Außenbearbeitung. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungrechtsb1100 mmB2100 mmB326 mmBreite193,00 mmEAN4317784732536Gewicht5,68 kgH132/25 mmh535 mmh660 mmHöhe119,00 mml1100 mmL216 mml340 mmLänge141,00 mmVDI50Volumen3,24 dm³

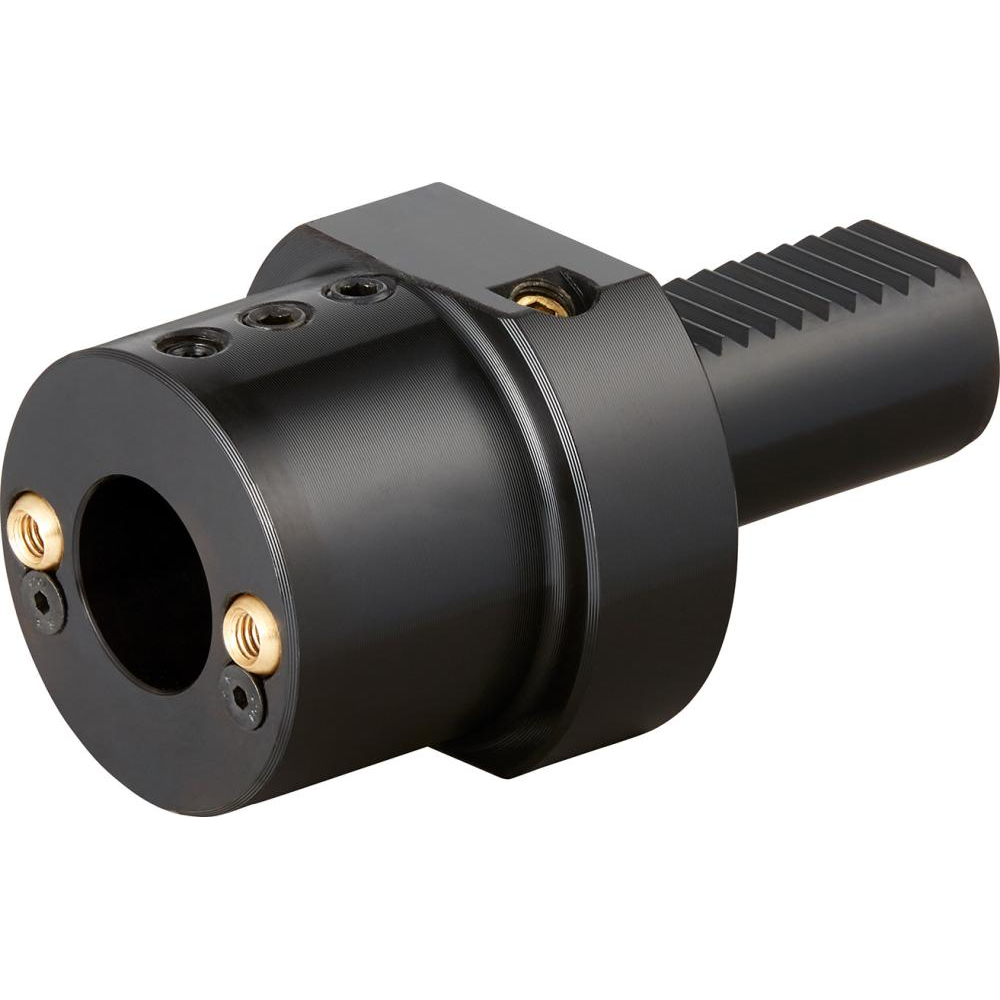

VDI-Werkzeughalter, Form E2 Bohrstangenhalter VDI 40x16mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E2, geeignet für Bohrstangen. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite95,00 mmd216 mmd683 mmd855 mmEAN4317784732024Gewicht2,31 kgH132,5 mmHöhe85,00 mml175 mml322 mml661 mmLänge155,00 mmVDI40Volumen1,25 dm³
VDI-Abstechhalter AR/AL Abstechhalter VDI links AL 30x26mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 und 4-kant-Längsaufnahme, Ausführung links.Technische DatenTechnische DatenWertAusführunglinksb170 mmB235 mmBreite123,00 mmEAN4317784732710Gewicht2,05 kgH126 mmh532 mmh639 mmHöhe95,00 mml144 mmL250 mmLänge100,00 mmVDI30Volumen1,17 dm³
VDI-Werkzeughalter, Form E2 Bohrstangenhalter VDI 50x16mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E2, geeignet für Bohrstangen. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite185,00 mmd216 mmd698 mmd868 mmGewicht4,29 kgH135 mmHöhe95,00 mml190 mml330 mml676 mmLänge110,00 mmVDI50Volumen1,93 dm³
VDI-Werkzeughalter, Form F MK Aufnahme VDI 40mmx MK1 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form F mit Morsekegelaufnahme. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite125,00 mmd255 mmd383 mmd412,065 mmEAN4317784731492Gewicht1,51 kgH132,5 mmHöhe95,00 mmKegelschaftMK 1l126 mmL222 mmLänge100,00 mmVDI40Volumen1,19 dm³
VDI-Abstechhalter AR/AL Abstechhalter VDI rechts AR 40x26mm FORTIS
ProduktbeschreibungVDI-Abstechhalter AR/AL mit DIN 69880 und 4-kant-Längsaufnahme, Ausführung rechts.Technische DatenTechnische DatenWertAusführungrechtsb185 mmB242,5 mmBreite100,00 mmEAN4317784732741Gewicht3,00 kgH126 mmh543 mmh641,5 mmHöhe105,00 mml144 mmL250 mmLänge135,00 mmVDI40Volumen1,42 dm³

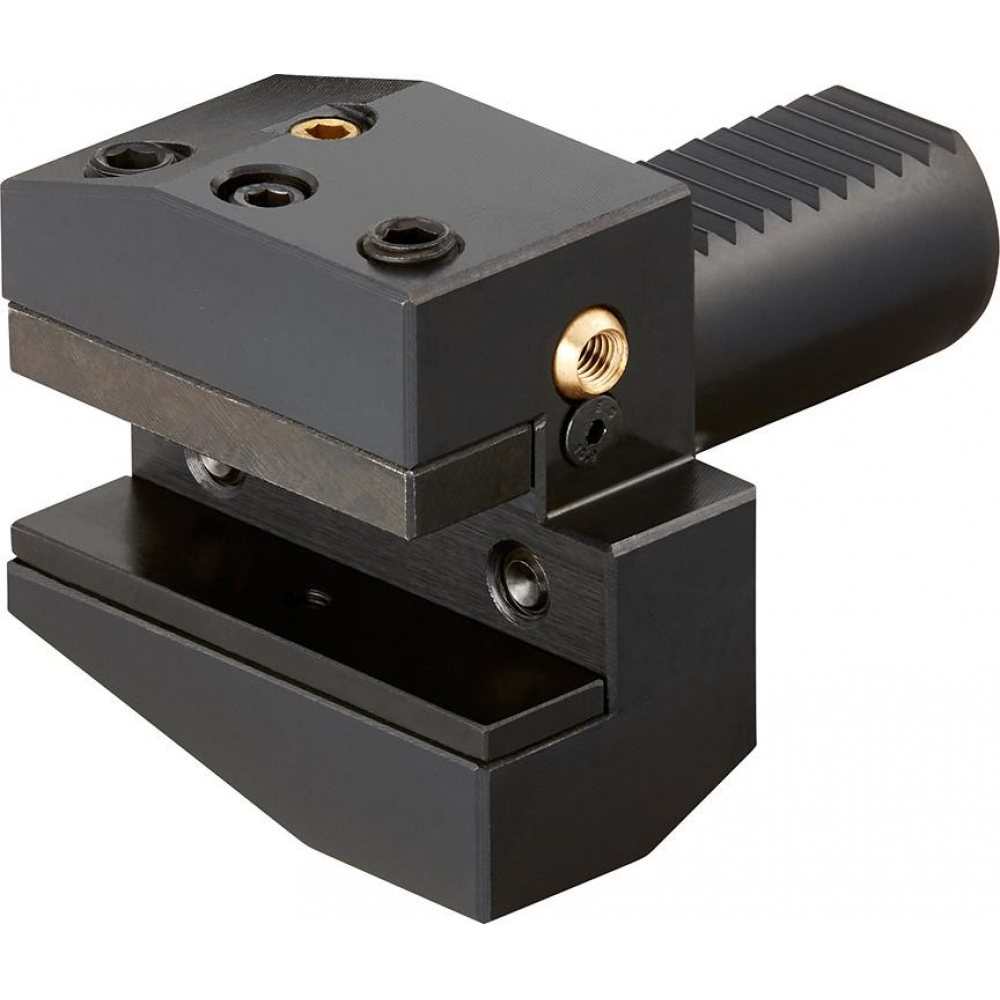

VDI-Radial-Werkzeughalter, Form B1/B2 Werkzeughalter VDI radialrechts B1 50x32mm FORTIS
ProduktbeschreibungVDI-Radial-Werkzeughalter, Form B1/B2, geeignet für die Außenbearbeitung. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungrechtsb1100 mmB250 mmB316 mmBreite145,00 mmGewicht4,17 kgH132/25 mmh535 mmh660 mmHöhe105,00 mml130 mmL255 mmLänge120,00 mmVDI50Volumen1,83 dm³
VDI-Werkzeughalter, Form E1 Halter VDI für Wechselplattenbohrer WN 40x10mm FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E1, geeignet für Wendeplattenbohrer. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung und Flanschanlage.Technische DatenTechnische DatenWertBreite154,00 mmd210 mmd335 mmd683 mmGewicht1,75 kgH132,5 mmHöhe83,00 mml154 mmL240 mml322 mmLänge95,00 mmVDI40Volumen1,21 dm³

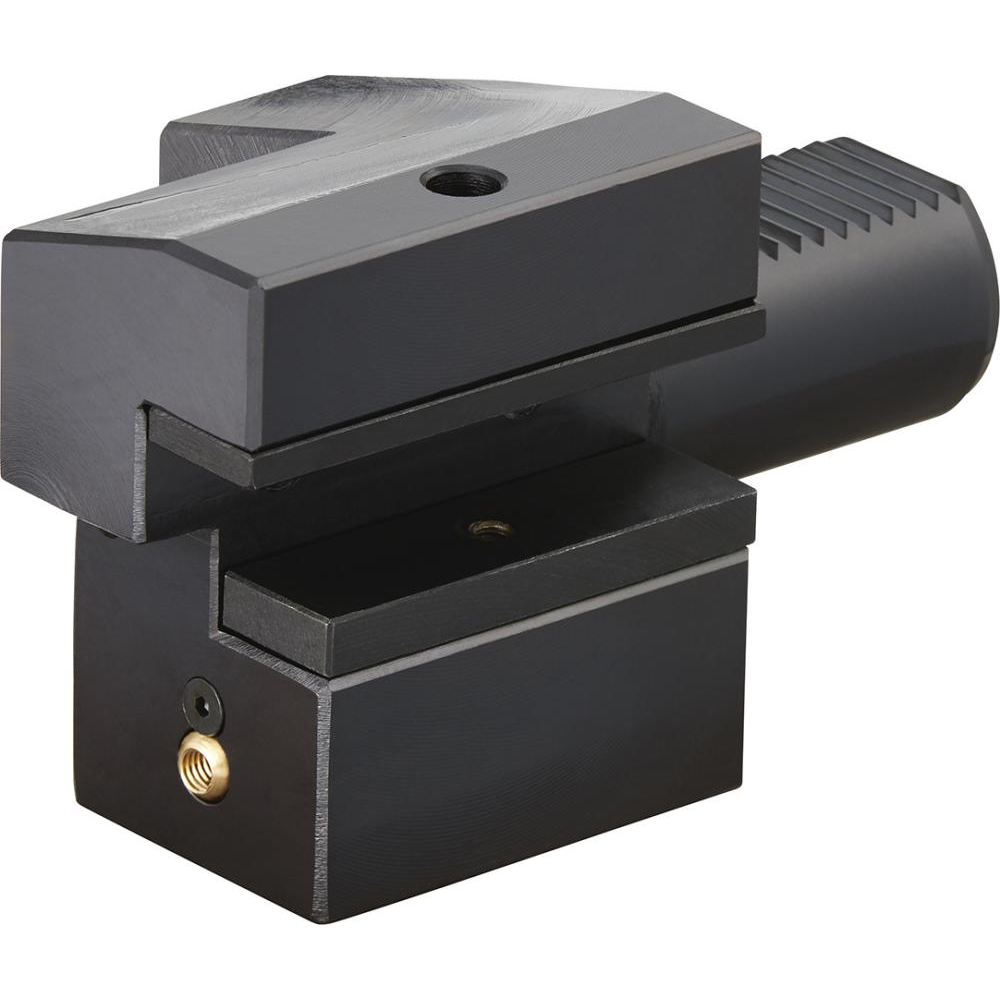

VDI-Axial-Werkzeughalter, Form C3/C4, Überkopf Werkzeughalter VDI axial rechts C3 40x25mm FORTIS
ProduktbeschreibungVDI-Axial-Werkzeughalter, Form C3/C4, Überkopf, geeignet für die Außenbearbeitung. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungrechtsb185 mmB242,5 mmB321 mmBreite175,00 mmEAN4317784732482Gewicht3,63 kgH125/20 mmh642,5 mmh748 mmHöhe95,00 mml185 mmL212,5 mml330 mmLänge110,00 mmVDI40Volumen1,83 dm³
VDI-Radial-Werkzeughalter, Form B1/B2 Werkzeughalter VDI radialrechts B1 30x20mm FORTIS
ProduktbeschreibungVDI-Radial-Werkzeughalter, Form B1/B2, geeignet für die Außenbearbeitung. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausführung rechts mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertAusführungrechtsb170 mmB235 mmB310 mmBreite109,00 mmGewicht1,32 kgH120/16 mmh528 mmh638 mmHöhe81,00 mml122 mmL240 mmLänge85,00 mmVDI30Volumen0,75 dm³
VDI-Werkzeughalter, Form F MK Aufnahme VDI 30mmx MK2 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form F mit Morsekegelaufnahme. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite85,00 mmd255 mmd368 mmd417,78 mmGewicht0,87 kgH128 mmHöhe80,00 mmKegelschaftMK 2l136 mmL227 mmLänge110,00 mmVDI30Volumen0,75 dm³
VDI-Werkzeughalter, Form E4 Bohrstangenhalter VDI 30x ER25 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E4 mit Spannzangenaufnahme ER. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite135,00 mmd1242 mmd22–16 mmd668 mmGrößeER25H128 mmHöhe75,00 mml1157 mml322 mmLänge85,00 mmVDI30Volumen0,86 dm³Gewicht1,02 kgEAN4317784731614
VDI-Werkzeughalter, Form E4 Bohrstangenhalter VDI 30x ER32 FORTIS
ProduktbeschreibungVDI-Werkzeughalter, Form E4 mit Spannzangenaufnahme ER. Schaft und Anlagefläche sind gehärtet und geschliffen. Ausgestattet mit Kühlmittelübergabebohrung.Technische DatenTechnische DatenWertBreite85,00 mmd1250 mmd22–20 mmd668 mmGrößeER32H128 mmHöhe75,00 mml1178 mml322 mmLänge135,00 mmVDI30Gewicht1,10 kgVolumen0,86 dm³
