Zwischen Und Reduzierhülsen
Verlängerungshülse MK 3/4 FORTIS
ProduktbeschreibungVerlängerungshülse mit Präzisionsausführung nach DIN 2187. Außen- und Innenflächen sind geschliffen und gehärtet.Technische DatenTechnische DatenWertBreite50,00 mmEAN4317784769914Gesamtlänge240 mmGewicht1,60 kgHöhe50,00 mmKegelschaft außenMK 3Kegelschaft innenMK 4Länge260,00 mmVolumen0,65 dm³

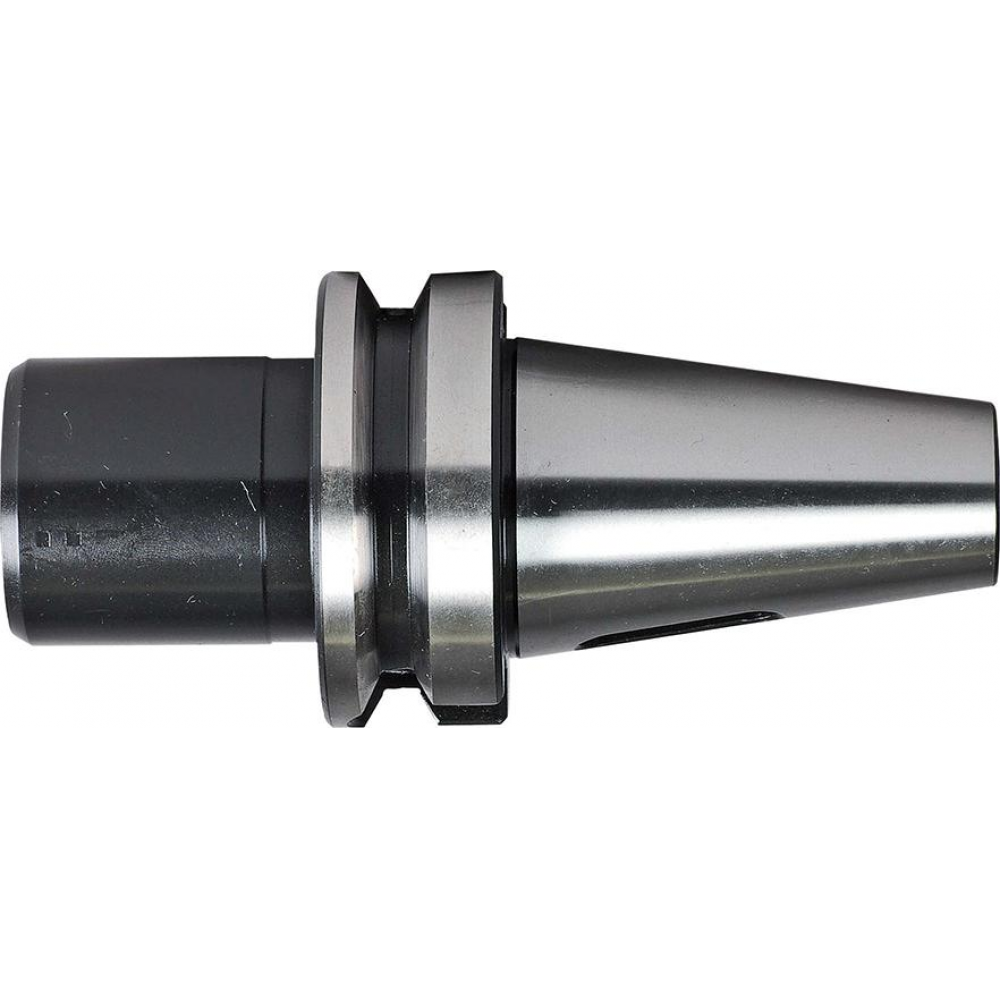

Zwischenhülse für MK-Schaft, mit Anzuggewinde Einsatzhülse JISB6339A Form C BT40/MK1 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit Anzuggewinde, gefertigt aus legiertem Einsatzstahl und gehärtet für hohe Zugfestigkeit.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge50 mmBreite70,00 mmGewicht0,12 kgHöhe160,00 mmKegelschaft außenBT 40Kegelschaft innenMK 1Länge70,00 mmVolumen0,78 dm³
Verlängerungshülse MK 5/3 FORTIS
ProduktbeschreibungVerlängerungshülse mit Präzisionsausführung gemäß DIN 2187. Außen- und Innenflächen sind geschliffen und gehärtet.Technische DatenTechnische DatenWertBreite50,00 mmEAN4317784737883Gesamtlänge268 mmGewicht2,12 kgHöhe50,00 mmKegelschaft außenMK 5Kegelschaft innenMK 3Länge280,00 mmVolumen0,70 dm³

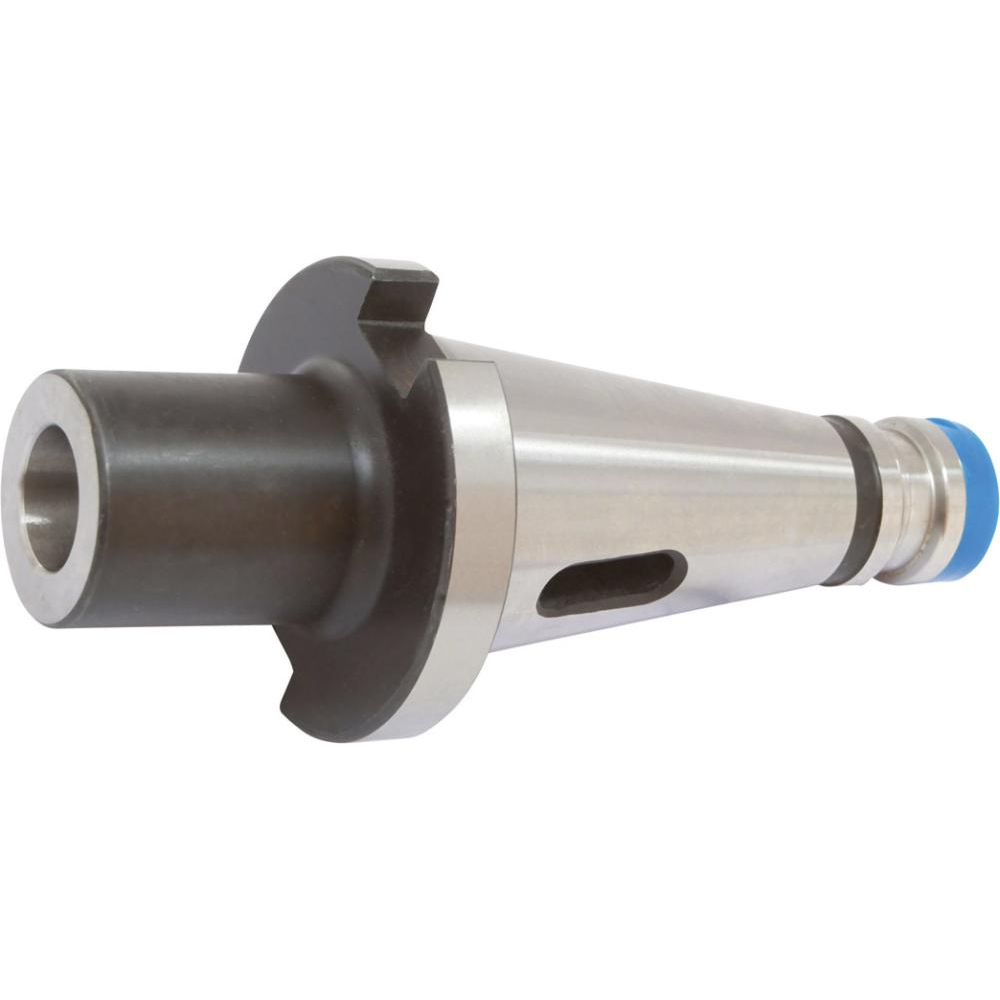

Zwischenhülse für MK-Schaft Einsatzhülse DIN2080 Form D SK50/MK1 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft nach DIN 2080, Form A, gefertigt aus legiertem Einsatzstahl. Die Hülse ist gehärtet mit einer Härte von 58 ± 2 HRC und einer Mindesttiefe von 0,8 mm. Sie bietet eine Zugfestigkeit im Kern von ca. 800 N/mm² nach der Einsatzhärtung.Der Kegel entspricht DIN 254 mit Kegelwinkel Toleranz AT3 und einer Rundlaufgenauigkeit von 0,005 mm. Die Oberflächengenauigkeit des Kegels liegt bei Ra < 1 μm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge45 mmBreite110,00 mmGewicht2,74 kgHöhe205,00 mmKegelschaft außenSK 50Kegelschaft innenMK 1Länge110,00 mmVolumen2,48 dm³
Verlängerungshülse MK 3/1 FORTIS
ProduktbeschreibungVerlängerungshülse mit DIN 2187 Norm, Präzisionsausführung sowie geschliffenen und gehärteten Außen- und Innenflächen.Technische DatenTechnische DatenWertBreite25,00 mmEAN4317784769945Gesamtlänge175 mmGewicht0,40 kgHöhe25,00 mmKegelschaft außenMK 3Kegelschaft innenMK 1Länge180,00 mmVolumen0,11 dm³

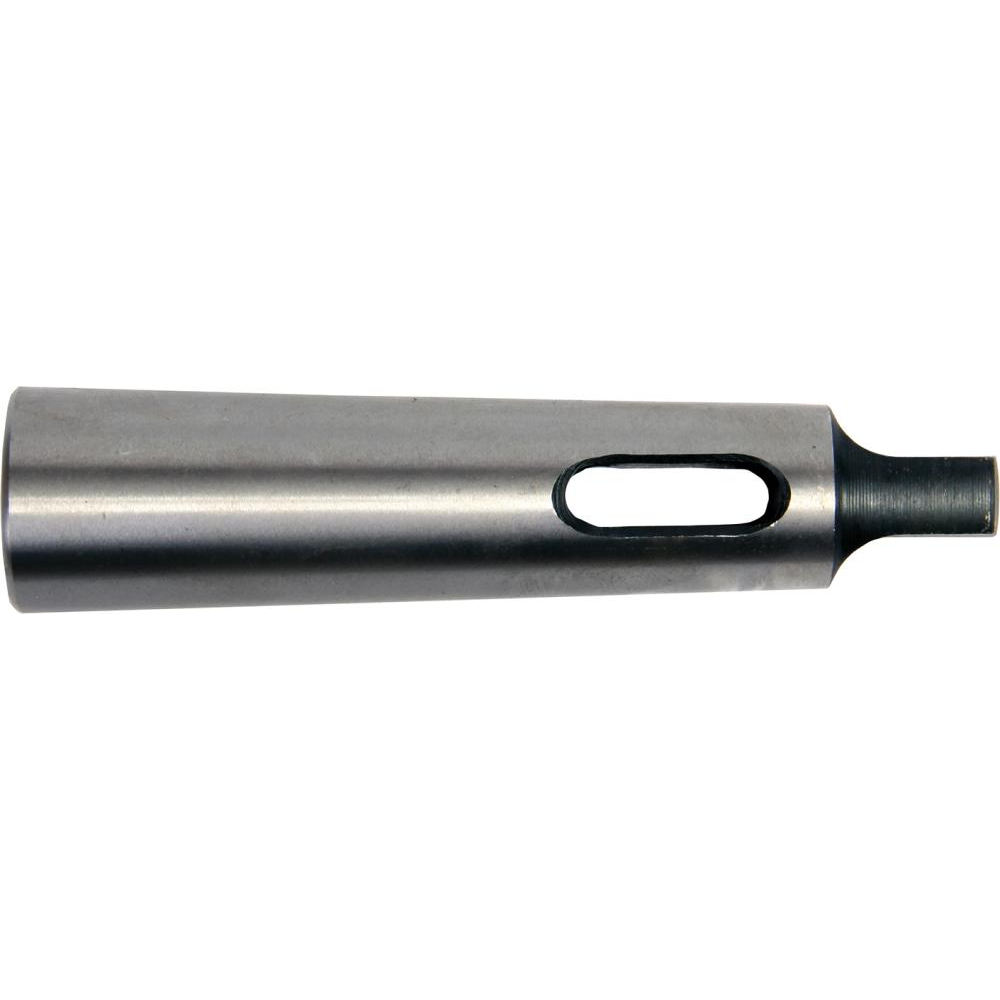

Reduzierhülse DIN2185 MK 5/2 FORTIS
ProduktbeschreibungReduzierhülse nach DIN 2185 mit geschliffenen und gehärteten Flächen.Technische DatenTechnische DatenWertBreite45,00 mmEAN4317784770002Gesamtlänge156 mmGewicht1,34 kgHöhe45,00 mmKegelschaft außenMK 5Kegelschaft innenMK 2Länge180,00 mmVolumen0,37 dm³
Zwischenhülse für MK-Schaft Einsatzhülse JISB6339AD Form D BT50/MK4 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD. Hergestellt aus legiertem Einsatzstahl mit gehärteter Oberfläche und hoher Zugfestigkeit.Technische DatenTechnische DatenWertAbgesetzter Ø48 mmAuskraglänge95 mmBreite110,00 mmEAN4317784722018Gewicht3,95 kgHöhe245,00 mmKegelschaft außenBT 50Kegelschaft innenMK 4Länge110,00 mmVolumen2,97 dm³

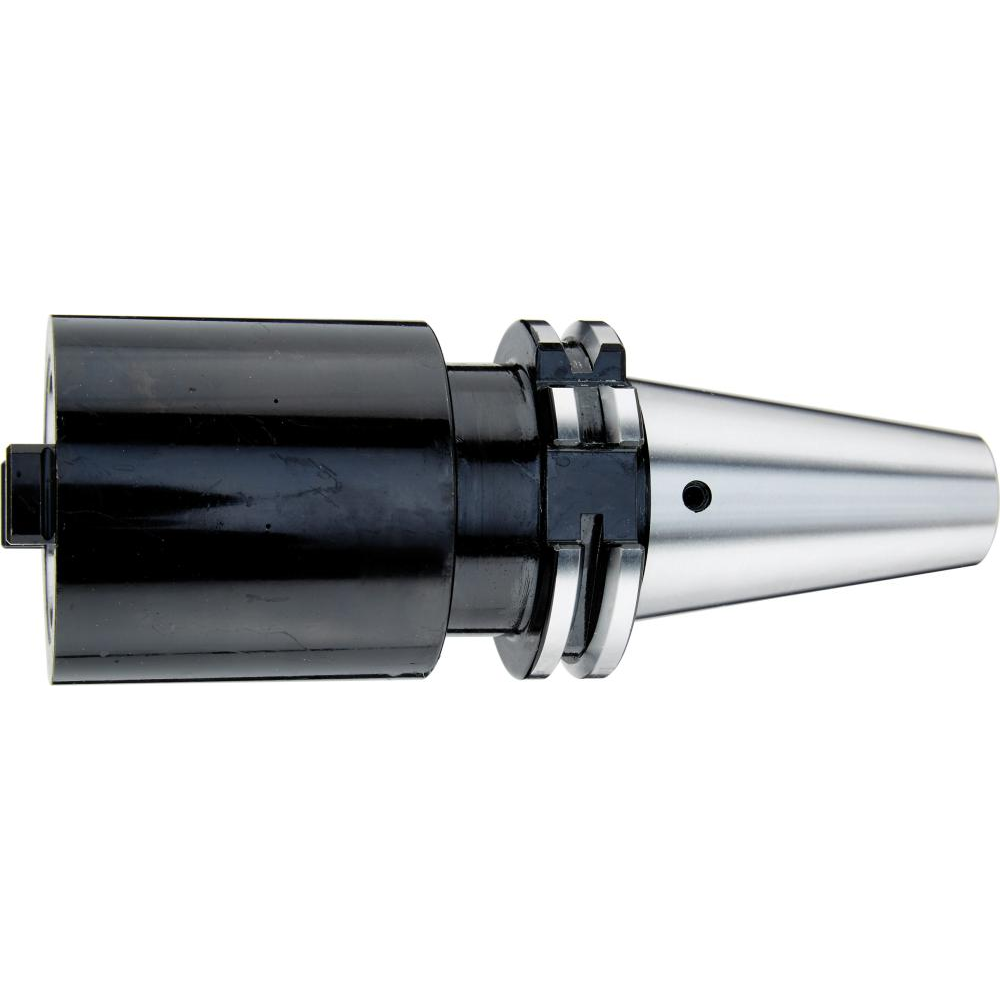

Zwischenhülse für Steilkegel DIN69871A SK40/SK40 FORTIS
ProduktbeschreibungZwischenhülse für Steilkegel nach ISO 7388-1 (DIN 69871), Form A, aus legiertem Einsatzstahl gefertigt und gehärtet auf 58 ± 2 HRC.Technische DatenTechnische DatenWertAbgesetzter Ø60 mmAuskraglänge100 mmBreite75,00 mmGewicht2,20 kgHöhe75,00 mmKegelschaft außenSK 40Kegelschaft innenSK 40Länge220,00 mmVolumen1,24 dm³EigenschaftenGehärtet 58 ± 2 HRC, mind. 0,5 mm tiefZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Rundlaufgenauigkeit 0,01 mmOberflächengenauigkeit des Kegels Ra < 1 μmWuchtgüte G 6,3 bei 15000 min-1LieferungZwischenhülse komplett mit montierter Anzugsschraube.

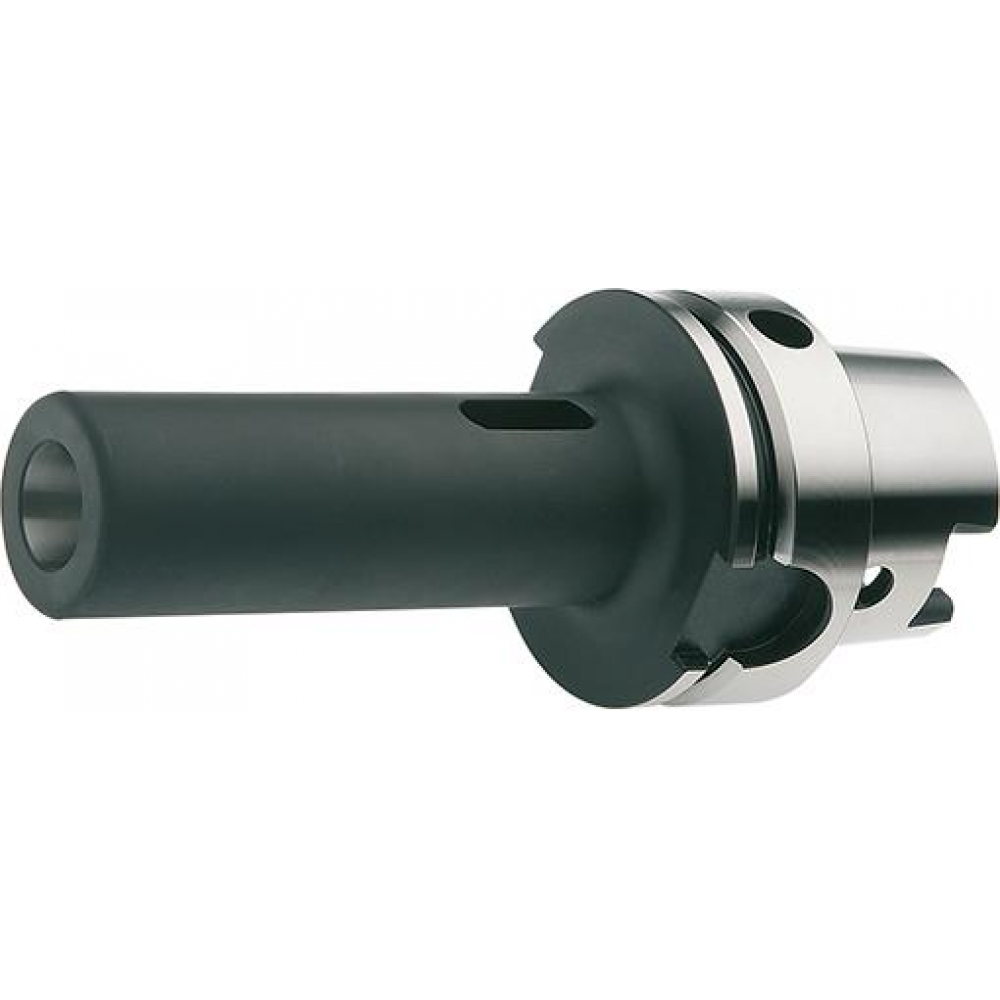

Zwischenhülse für MK-Schaft DIN69893A HSK-A63 Form-B MK2x120mm FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft nach ISO 12164-1 (DIN 69893), Form A, aus legiertem Einsatzstahl gefertigt. Die Hülse ist gehärtet mit 58 ± 2 HRC und verfügt über eine Zugfestigkeit im Kern von ca. 950 N/mm² nach der Einsatzhärtung.Die Konstruktion entspricht dem Kegel DIN 254 mit Kegelwinkel Toleranz AT3 und bietet eine Rundlaufgenauigkeit von unter 0,005 mm sowie eine Oberflächengenauigkeit des Kegels von Ra < 1 μm. Die Wuchtgüte beträgt G 2,5 bei 25000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø32 mmAuskraglänge120 mmBreite74,00 mmEAN4317784753678Gewicht1,16 kgHöhe74,00 mmKegelschaft außenHSK-A 63Kegelschaft innenMK 2Länge160,00 mmVolumen0,88 dm³

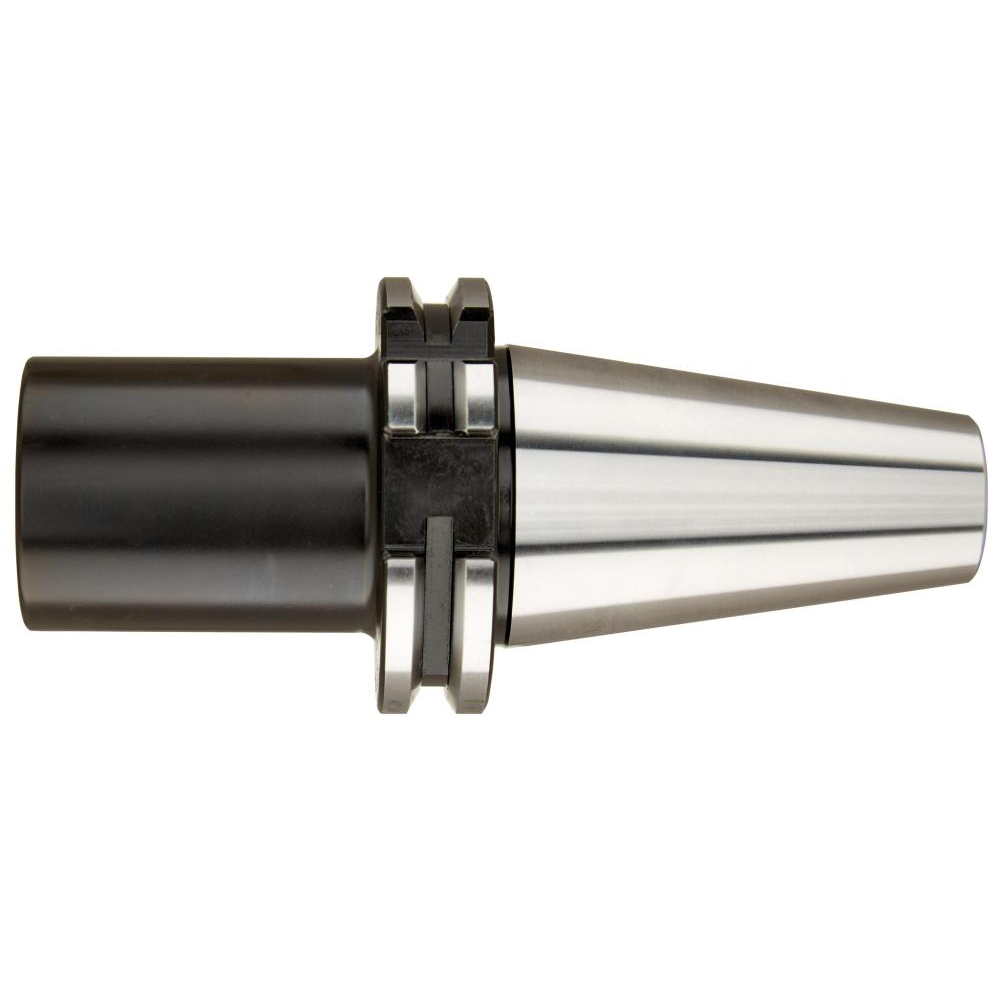

Zwischenhülse für MK-Schaft, mit Anzuggewinde Einsatzhülse DIN69871A Form A SK50/MK2 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit Anzuggewinde, gefertigt aus legiertem Einsatzstahl und gehärtet auf 58 ± 2 HRC.ISO 7388-1 (DIN 69871), Form ADZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Rundlaufgenauigkeit 0,01 mmOberflächengenauigkeit des Kegels Ra < 1 μmWuchtgüte G 6,3 bei 15000 min-1Technische DatenTechnische DatenWertAbgesetzter Ø32 mmAuskraglänge60 mmBreite115,00 mmEAN4317784756358Gewicht2,93 kgHöhe205,00 mmKegelschaft außenSK 50Kegelschaft innenMK 2Länge115,00 mmVolumen2,71 dm³

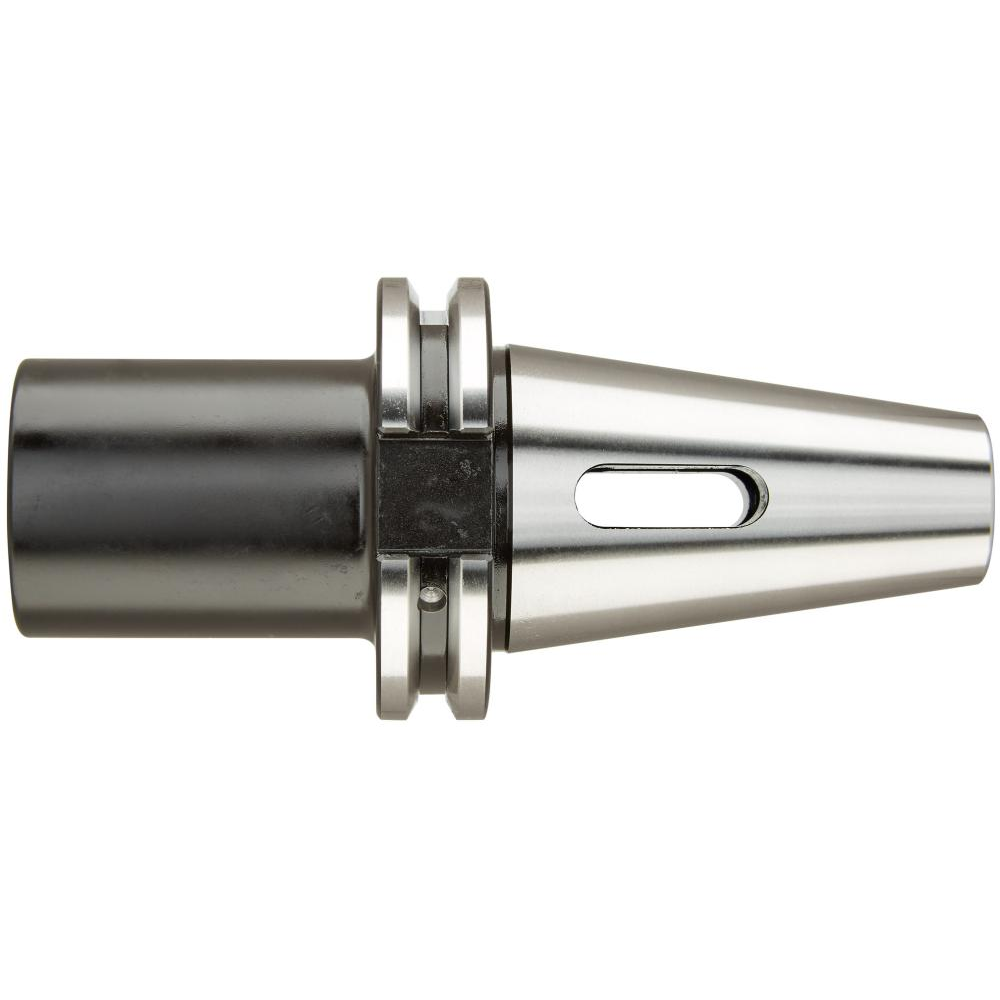

Zwischenhülse für MK-Schaft Einsatzhülse DIN69871AD Form B SK40/MK1 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit Kegelschaft außen SK 40 und innen MK 1, gefertigt aus legiertem Einsatzstahl.ISO 7388-1 (DIN 69871), Form ADGehärtet 58 ± 2 HRC, mind. 0,5 mm tiefZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Rundlaufgenauigkeit 0,01 mmOberflächengenauigkeit des Kegels Ra < 1 μmWuchtgüte G 6,3 bei 15000 min-1Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge50 mmBreite74,00 mmEAN4317784756471Gewicht0,92 kgHöhe75,00 mmKegelschaft außenSK 40Kegelschaft innenMK 1Länge157,00 mmVolumen0,87 dm³
Zwischenhülse für MK-Schaft Einsatzhülse DIN2080 Form D SK50/MK4 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit DIN 2080, Form A. Hergestellt aus legiertem Einsatzstahl und gehärtet auf 58 ± 2 HRC mit einer Mindesthärtetiefe von 0,8 mm. Die Einsatzhülse bietet eine Zugfestigkeit im Kern von ca. 800 N/mm² nach der Einsatzhärtung.Der Kegel entspricht DIN 254 mit Kegelwinkel Toleranz AT3, einer Rundlaufgenauigkeit von 0,005 mm und einer Oberflächengenauigkeit des Kegels Ra < 1 μm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø48 mmAuskraglänge70 mmBreite110,00 mmEAN4317784722674Gewicht2,87 kgHöhe220,00 mmKegelschaft außenSK 50Kegelschaft innenMK 4Länge110,00 mmVolumen2,66 dm³
Verlängerungshülse MK 3/2 FORTIS
ProduktbeschreibungVerlängerungshülse mit DIN 2187 Norm, Präzisionsausführung sowie geschliffenen und gehärteten Außen- und Innenflächen.Technische DatenTechnische DatenWertBreite30,00 mmEAN4317784769938Gesamtlänge194 mmGewicht0,64 kgHöhe30,00 mmKegelschaft außenMK 3Kegelschaft innenMK 2Länge200,00 mmVolumen0,18 dm³
Zwischenhülse für MK-Schaft DIN69893A HSK-A63 Form-B MK1x100mm FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft nach ISO 12164-1 (DIN 69893), Form A, aus legiertem Einsatzstahl mit gehärteter Oberfläche und hoher Zugfestigkeit.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge100 mmBreite74,00 mmEAN4317784753685Gewicht0,93 kgHöhe74,00 mmKegelschaft außenHSK-A 63Kegelschaft innenMK 1Länge165,00 mmVolumen0,90 dm³
Zwischenhülse für MK-Schaft Einsatzhülse DIN69871AD Form B SK50/MK2 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit ISO 7388-1 (DIN 69871), Form AD. Hergestellt aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer Mindesthärtetiefe von 0,5 mm. Die Einsatzhülse bietet eine Zugfestigkeit im Kern von ca. 950 N/mm² nach der Einsatzhärtung.Die Hülse verfügt über einen Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3, einer Rundlaufgenauigkeit von 0,01 mm und einer Oberflächengenauigkeit des Kegels Ra < 1 μm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø32 mmAuskraglänge60 mmBreite115,00 mmEAN4317784756433Gewicht3,25 kgHöhe210,00 mmKegelschaft außenSK 50Kegelschaft innenMK 2Länge115,00 mmVolumen2,78 dm³
Reduzierhülse DIN2185 MK 2/1 FORTIS
ProduktbeschreibungReduzierhülse nach DIN 2185 mit geschliffenen und gehärteten Flächen.Technische DatenTechnische DatenWertBreite30,00 mmEAN4317784770071Gesamtlänge92 mmGewicht0,11 kgHöhe30,00 mmKegelschaft außenMK 2Kegelschaft innenMK 1Länge97,00 mmVolumen0,09 dm³
Reduzierhülse DIN2185 MK 3/1 FORTIS
ProduktbeschreibungReduzierhülse nach DIN 2185 mit geschliffenen und gehärteten Flächen.Technische DatenTechnische DatenWertBreite30,00 mmEAN4317784770064Gesamtlänge99 mmGewicht0,22 kgHöhe30,00 mmKegelschaft außenMK 3Kegelschaft innenMK 1Länge103,00 mmVolumen0,09 dm³

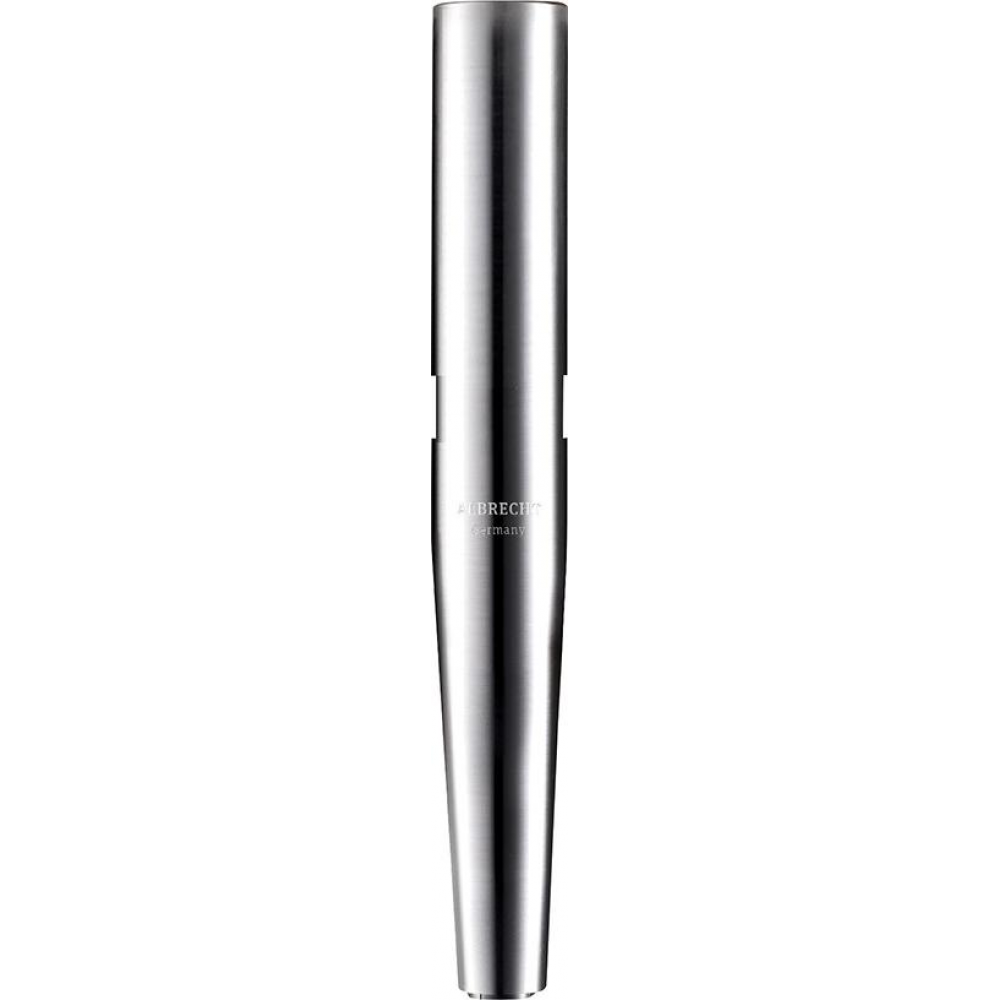

Spannfutterverlängerung Micro zyl. 14x100ALBRECHT
ProduktbeschreibungPräzisions-Spannfutterverlängerung von Albrecht GmbH, wartungsfrei, robust und langlebig. Abgedichtet gegen Kühlmittel und Verschmutzung, mit Innenkühlung für optimale Bearbeitungsergebnisse.Einfaches Spannen mittels 6-kant-SchlüsselHochpräzise Spannfutterverlängerung in Verbindung mit einem Präzisions-SpannfutterSehr guter RundlaufBessere Vibrationsdämpfung durch Spannhülsenverbund im Vergleich zu SchrumpffutterSchlanke Kontur D1 = 13 mmHaltemoment unabhängig von SchafttoleranzenGeeignet zur Mikro-Bearbeitung und Bearbeitung schwer zugänglicher ZonenProzesssicheres Spannen von kleinen Schaftdurchmessern, auch unter 3 mmZum Spannen von Zylinderschäften nach DIN 1835-A, -B und DIN 6535-HB, -HA sowie -HE bis D = 6 mmTechnische DatenTechnische DatenWertBreite110,00 mmEAN4250261555238Gesamtlänge100 mmGewicht0,27 kgHöhe40,00 mmLänge250,00 mmSchaftSW 13Spannbereich1–6 mmVolumen1,10 dm³Zylinderschaft Ø14 mmHerstellerAlbrecht GmbH
Zwischenhülse für MK-Schaft, mit Anzuggewinde Einsatzhülse DIN69871A Form A SK40/MK2 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft, mit Anzuggewinde gemäß ISO 7388-1 (DIN 69871), Form AD. Hergestellt aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer Mindesthärtetiefe von 0,5 mm. Die Zugfestigkeit im Kern nach der Einsatzhärtung beträgt ca. 950 N/mm².Die Hülse verfügt über einen Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3, einer Rundlaufgenauigkeit von 0,01 mm und einer Oberflächengenauigkeit des Kegels Ra < 1 μm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1.LieferumfangZwischenhülse komplett mit montierter Anzugsschraube.Technische DatenTechnische DatenWertAbgesetzter Ø32 mmAuskraglänge50 mmBreite75,00 mmEAN4317784756389Gewicht1,00 kgHöhe75,00 mmKegelschaft außenSK 40Kegelschaft innenMK 2Länge157,00 mmVolumen0,88 dm³
Zwischenhülse für MK-Schaft Einsatzhülse JISB6339AD Form D BT40/MK3 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft nach ISO 7388-2 (JIS B 6339 MAS/BT), Form AD, gefertigt aus legiertem Einsatzstahl mit hoher Härte und Zugfestigkeit.Technische DatenTechnische DatenWertAbgesetzter Ø40 mmAuskraglänge70 mmBreite70,00 mmGewicht1,20 kgHöhe170,00 mmKegelschaft außenBT 40Kegelschaft innenMK 3Länge70,00 mmVolumen0,83 dm³EigenschaftenGehärtet 58 ± 2 HRC, mind. 0,5 mm tiefZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Rundlaufgenauigkeit < 0,001 mmOberflächengenauigkeit des Kegels Ra < 1 μmWuchtgüte G 6,3 bei 15000 min-1
Zwischenhülse für MK-Schaft, mit Anzuggewinde Einsatzhülse JISB6339A Form C BT40/MK3 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft, mit Anzuggewinde, gefertigt aus legiertem Einsatzstahl und gehärtet auf 58 ± 2 HRC.ISO 7388-2 (JIS B 6339 MAS/BT), Form ADZugfestigkeit im Kern ca. 950 N/mm²Kegel DIN 254 mit Kegelwinkel Toleranz AT3Rundlaufgenauigkeit < 0,001 mmOberflächengenauigkeit des Kegels Ra < 1 μmWuchtgüte G 6,3 bei 15000 min-1Technische DatenTechnische DatenWertAbgesetzter Ø40 mmAuskraglänge70 mmBreite75,00 mmEAN4317784721981Gewicht1,26 kgHöhe170,00 mmKegelschaft außenBT 40Kegelschaft innenMK 3Länge75,00 mmVolumen0,96 dm³
Zwischenhülse für MK-Schaft, mit Anzuggewinde Einsatzhülse DIN69871A Form A SK40/MK3 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft, mit Anzuggewinde gemäß ISO 7388-1 (DIN 69871), Form AD. Hergestellt aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer Mindesttiefe von 0,5 mm. Die Einsatzhülse bietet eine Zugfestigkeit im Kern von ca. 950 N/mm² nach der Einsatzhärtung.Die Hülse verfügt über einen Kegel nach DIN 254 mit Kegelwinkel Toleranz AT3, einer Rundlaufgenauigkeit von 0,01 mm und einer Oberflächengenauigkeit des Kegels Ra < 1 μm. Die Wuchtgüte beträgt G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø40 mmAuskraglänge70 mmBreite75,00 mmEAN4317784756372Gewicht1,12 kgHöhe75,00 mmKegelschaft außenSK 40Kegelschaft innenMK 3Länge158,00 mmVolumen0,89 dm³
Zwischenhülse für MK-Schaft Einsatzhülse DIN2080 Form D SK40/MK1 FORTIS
ProduktbeschreibungZwischenhülse für MK-Schaft mit DIN 2080, Form A, gefertigt aus legiertem Einsatzstahl. Die Hülse ist gehärtet mit 58 ± 2 HRC und verfügt über eine Zugfestigkeit im Kern von ca. 800 N/mm² nach der Einsatzhärtung. Der Kegel entspricht DIN 254 mit Kegelwinkel Toleranz AT3 und einer Rundlaufgenauigkeit von 0,005 mm. Die Oberflächengenauigkeit des Kegels liegt bei Ra < 1 μm, die Wuchtgüte beträgt G 6,3 bei 15000 min-1.Technische DatenTechnische DatenWertAbgesetzter Ø25 mmAuskraglänge50 mmBreite70,00 mmGewicht0,89 kgHöhe165,00 mmKegelschaft außenSK 40Kegelschaft innenMK 1Länge70,00 mmVolumen0,81 dm³
Verlängerungshülse MK 4/5 FORTIS
ProduktbeschreibungVerlängerungshülse mit Präzisionsausführung nach DIN 2187. Außen- und Innenflächen sind geschliffen und gehärtet.Technische DatenTechnische DatenWertBreite350,00 mmEAN4317784769877Gesamtlänge300 mmGewicht3,22 kgHöhe65,00 mmKegelschaft außenMK 4Kegelschaft innenMK 5Länge65,00 mmVolumen1,48 dm³
