Für Bohr Und Fräsmaschinen

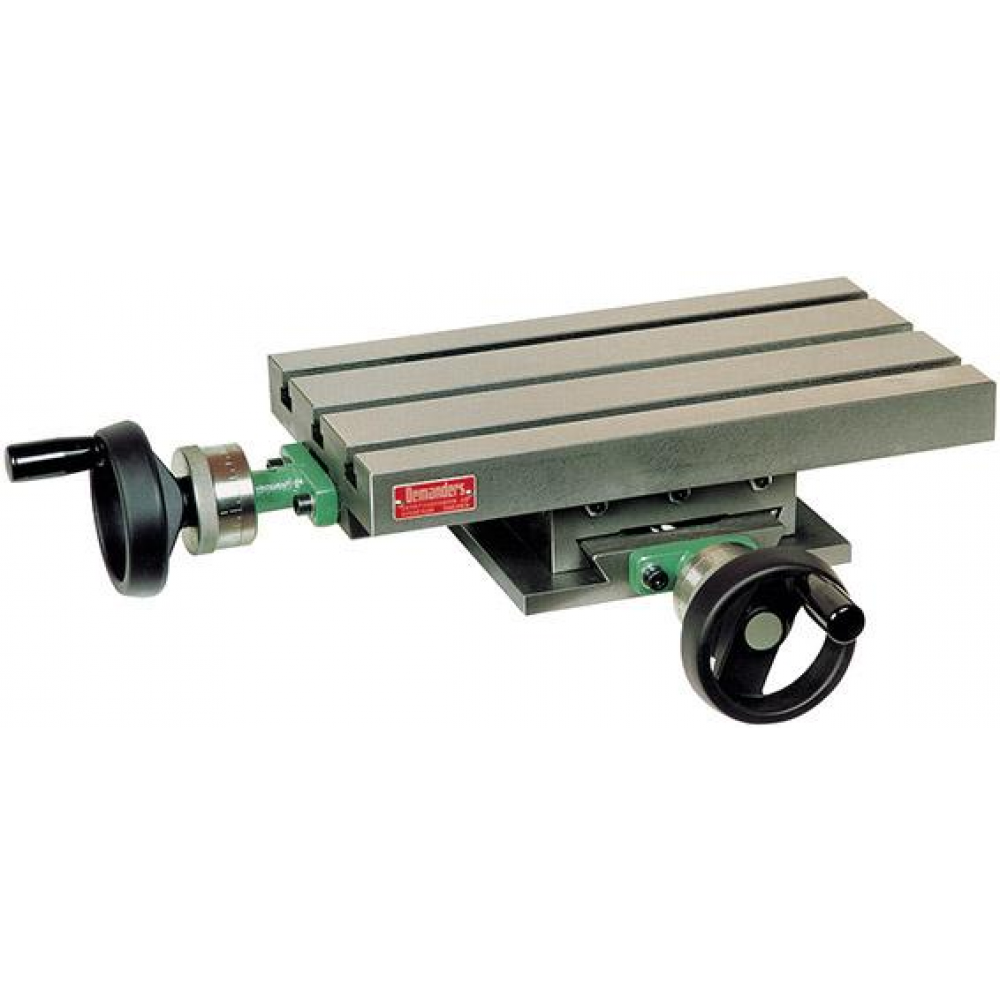

Koordinatentisch 300x160mm Skantek
ProduktbeschreibungKoordinatentisch mit Schwalbenschwanzführung aus Spezialguss. Die Aufspannfläche ist gefräst, die Führungen geschliffen. Plangenauigkeit beträgt 0,03 mm, Steigungsgenauigkeit auf 100 mm 0,01 mm, nachstellbar durch Führungsleisten. Ausgestattet mit Trapezgewindespindel mit Axiallagern und Skalentrommeln mit Nullpunkt-Verstellung. Skalenteilung 0,05 mm.Geeignet für den Einsatz auf Bohrmaschinen und für leichte Fräsarbeiten.Technische DatenTechnische DatenWertAbmessung300 x 160 mmBelastbarkeit75 kgBreite400,00 mmGanze Höhe78 mmGewicht16,24 kgHöhe120,00 mmLänge280,00 mmLängsbewegung180 mmQuerbewegung100 mmSpindelsteigung2 mmT-Nuten Abstand50 mmT-Nuten Anzahl3T-Nutenbreite10 mmVolumen13,44 dm³
