Waagrechtspanner
Waagerechtspanner, mit waagerechtem Fuß 6830 Gr.0 AMF
ProduktbeschreibungWaagerechtspanner mit waagerechtem Fuß, verzinkt und passiviert. Ausgestattet mit einer Niete aus rostfreiem Stahl und einem offenen Haltearm. Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Auch für die Lebensmittelindustrie geeignet.Technische DatenTechnische DatenWertA4 mmalpha90 °AndrückschraubeM4 x 25B28 mmBreite45,00 mmC11,5–15,5 mmD4,6 mme9 mmf5,5 mmF10,25 kNF20,4 kNGewicht35 g | 0,04 kgGröße0H14,5 mmH123 mmH234 mmHW max.0 mmHW min.-5,5 mmHöhe25,00 mmi7,5 mmk6,3 mml179 mmLänge75,00 mmM16 mmN25 mmP25,5 mmVolumen0,08 dm³
Waagerechtspanner, mit waagerechtem Fuß 6830 Gr.5 AMF
ProduktbeschreibungWaagerechtspanner mit waagerechtem Fuß, verzinkt und passiviert. Ausgestattet mit einer Niete aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet auch für die Lebensmittelindustrie.Technische DatenTechnische DatenWertA10 mmalpha90 °AndrückschraubeM8 x 65B123 mmBreite58,00 mmC41,5 mmD8,5 mme78 mmf16 mmF13 kNF25 kNGewicht1080 g | 1,08 kgGröße5H46 mmH173 mmH2128 mmHW max.25 mmHW min.+1,7 mmHöhe71,00 mmi25 mmk12,5 mml1321 mmLänge338,00 mmM41,5 mmN58 mmP77 mmVolumen1,39 dm³

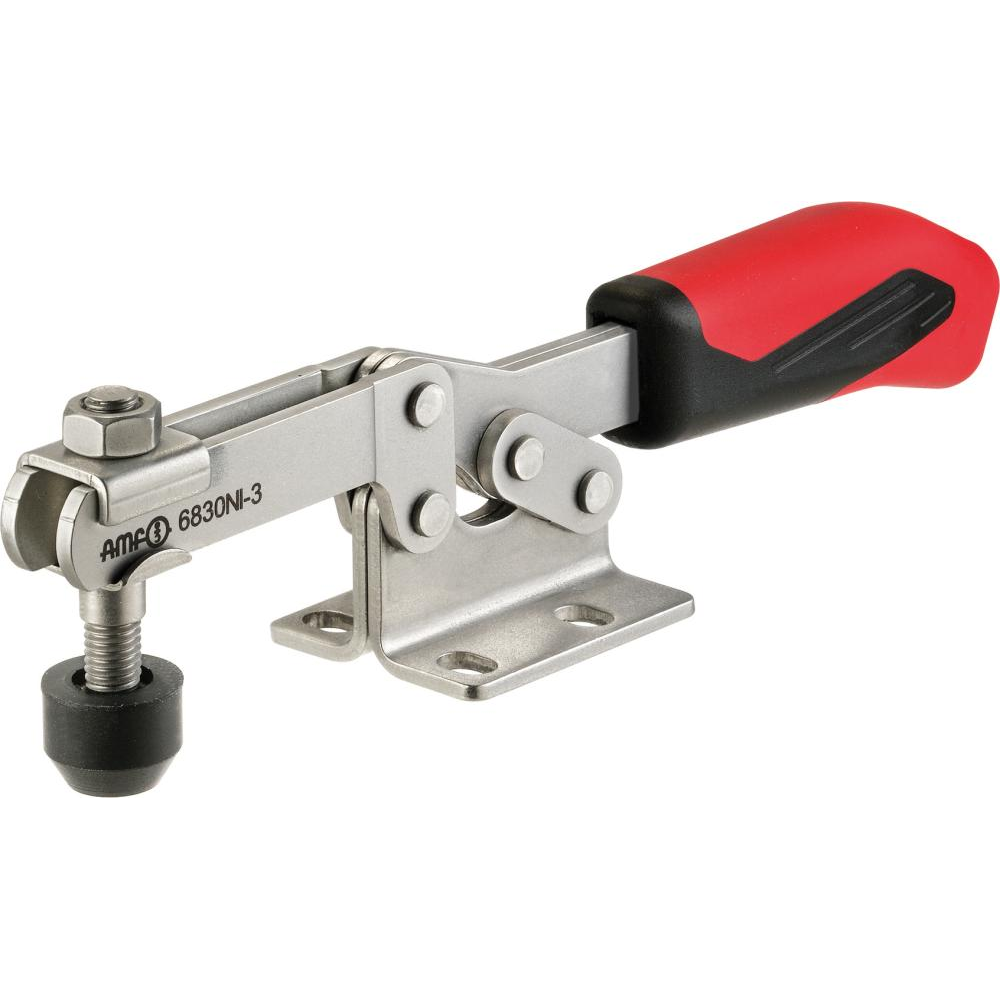

Waagerechtspanner, rostfrei 6830NI GR.1 AMF
ProduktbeschreibungWaagerechtspanner aus nicht rostendem, poliertem Stahl mit ergonomischem Handgriff aus rotem, ölbeständigem Kunststoff. Ab Größe 2 mit einsatzgehärteten Lagerbuchsen und gefetteten Lagerstellen. Offener Haltearm für einfache Handhabung.Technische DatenTechnische DatenWertBreite105,00 mmF10,8 kNF21,1 kNGesamtlänge120 mmGewicht105 g | 0,11 kgGröße1Höhe40,00 mmLänge70,00 mmVolumen0,29 dm³
Waagerechtspanner, mit waagerechtem Fuß 6830 Gr.2 AMF
ProduktbeschreibungWaagerechtspanner mit waagerechtem Fuß, verzinkt und passiviert. Ausgestattet mit Nieten aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet auch für die Lebensmittelindustrie.Technische DatenTechnische DatenWertA6 mmalpha90 °AndrückschraubeM6 x 35B64 mmBreite65,00 mmC26 mmD5,6 mmd15,6 mme32 mmf16 mmF11 kNF21,2 kNGewicht185 g | 0,20 kgGröße2H24 mmH145 mmH268 mmHW max.5 mmHW min.-1,5 mmHöhe42,00 mmi13,2 mmk6 mmL12,7 mml1162 mmLänge110,00 mmM19,5–29,5 mmM128,5 mmN42 mmP38 mmVolumen0,30 dm³

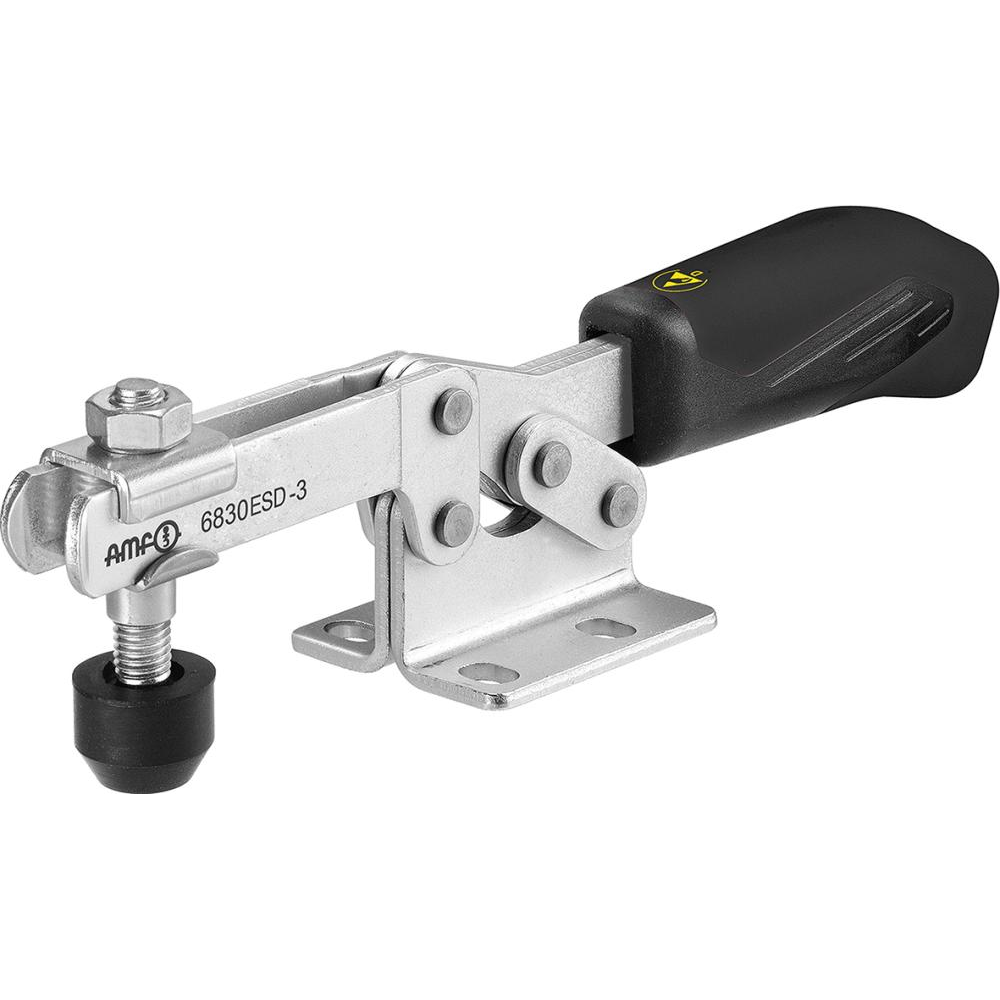

ESD Waagerechtspanner 6830 Gr.0 AMF
ProduktbeschreibungESD Waagerechtspanner mit verzinkter und passivierter Oberfläche, Niete aus rostfreiem Stahl und offenem Haltearm. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Geeignet für den Einsatz in ESD Schutzzonen (EPA) gemäß DIN EN 61340-5-1.Technische DatenTechnische DatenWertA4alpha90°AndrückschraubeM4 x 25B28Breite85,00 mmC11,5–15,5D4,6e9f5,5F10,25 kNF20,4 kNGewicht35 g | 0,04 kgGröße0H41,5H123Höhe25,00 mmi7,5k6,3l179Länge140,00 mmM16N25P25,5Volumen0,30 dm³HinweisDer ESD Schubstangenspanner ist nicht isolierend und darf nicht in Bereichen mit offenen Spannungen eingesetzt werden.HerstellerAndreas Maier GmbH & Co KG

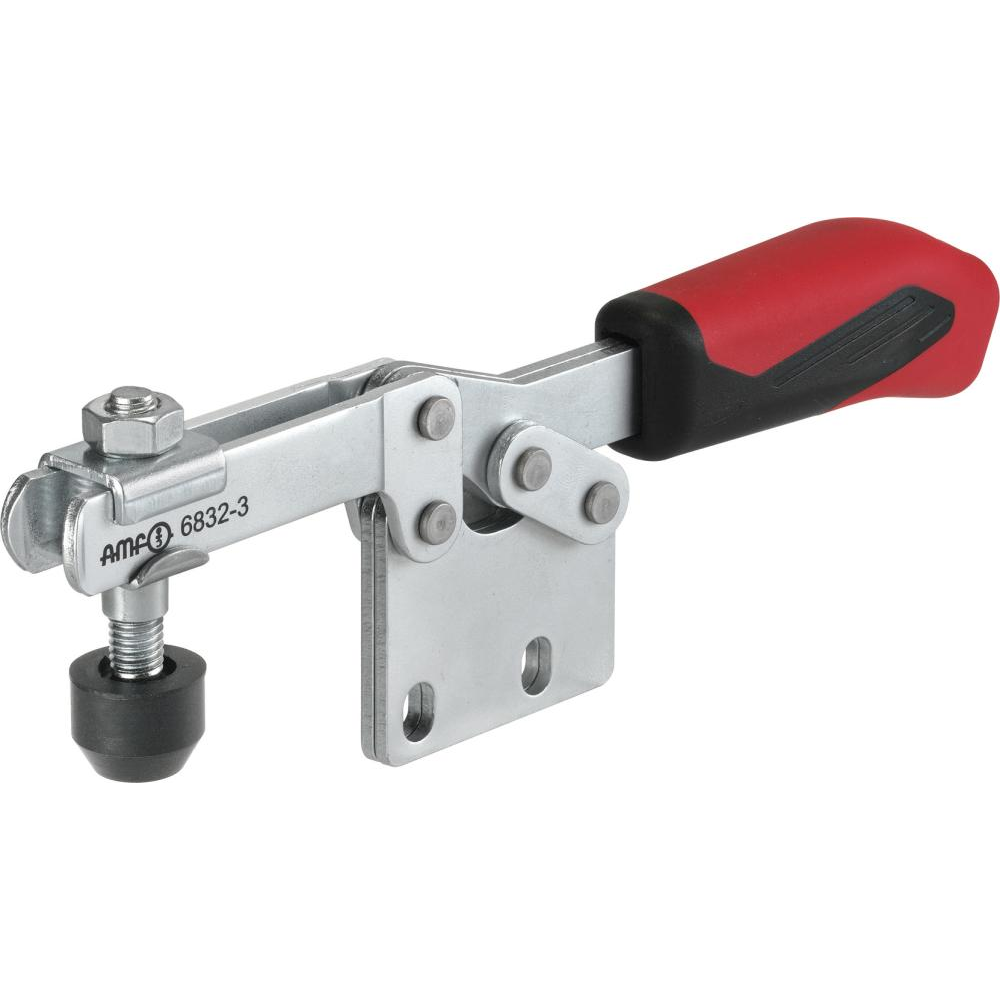

Waagerechtspanner, mit senkrechtem Fuß 6832 Gr.1 AMF
ProduktbeschreibungWaagerechtspanner mit senkrechtem Fuß, verzinkt und passiviert. Ausgestattet mit einer Niete aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet zur Befestigung auf Stegen und für Schweißkonstruktionen.Technische DatenTechnische DatenWertAndrückschraubeM5 x 30Breite60,00 mmEAN4020772093211F10,8 kNF21,1 kNGewicht105 gGröße1Höhe19,00 mmLänge110,00 mmSpannhöhe43 mmVolumen0,13 dm³
Waagerechtspanner, mit senkrechtem Fuß 6832 Gr.2 AMF
ProduktbeschreibungWaagerechtspanner mit senkrechtem Fuß, verzinkt und passiviert. Ausgestattet mit Nieten aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet zur Befestigung auf Stegen und für Schweißkonstruktionen.Technische DatenTechnische DatenWertAndrückschraubeM6 x 35Breite140,00 mmEAN4020772093228F11 kNF21,2 kNGewicht185 gGröße2Höhe20,00 mmLänge180,00 mmSpannhöhe61 mmVolumen0,50 dm³

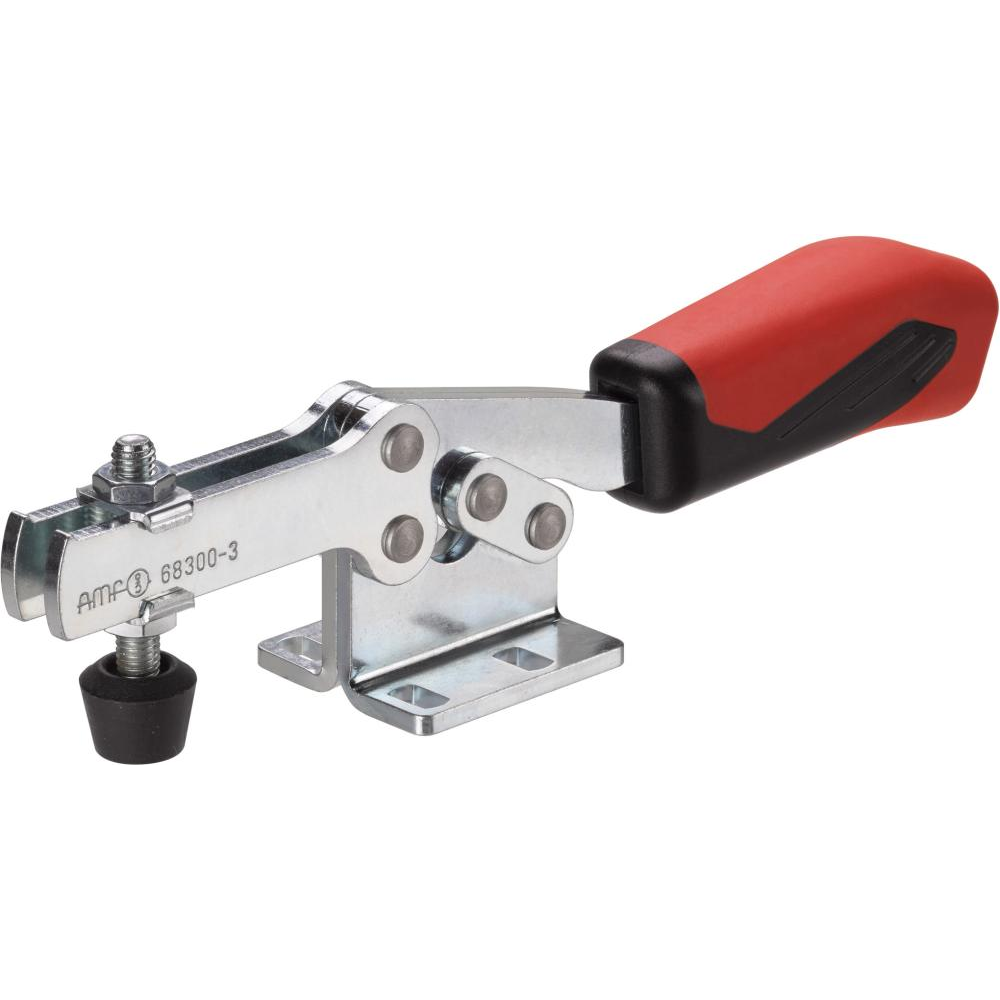

Waagrechtspanner plus Waagerechtspanner Gr.2 AMF
ProduktbeschreibungWaagrechtspanner plus mit verzinkter und passivierter Oberfläche. Ausgestattet mit Nieten aus nicht rostendem Stahl und gefetteten Lagerstellen für erhöhte Haltekräfte. Der offene Haltearm und waagerechte Fuß sorgen für optimale Funktionalität.Der ergonomische, ölbeständige Handgriff verfügt über eine große Handauflage und eine weiche Komponente für komfortable Bedienung. Das Sicherheits-Spannstück besitzt eine Verliersicherung für die Andrückschraube am Spannarmende.Technische DatenTechnische DatenWertA8AndrückschraubeM6 x 50B71Breite91,00 mmC26D6,5e39EAN4020772551711f14F11,6 kNF23 kNGewicht450 g | 0,47 kgGröße2H28H151H2108HW max.12HW min.–1Höhe48,00 mmi16k7L224Länge208,00 mmM23,5–34 mmN46P52Volumen0,91 dm³
Waagrechtspanner plus Waagerechtspanner Gr.4 AMF
ProduktbeschreibungWaagerechtspanner plus mit verzinkter und passivierter Oberfläche. Ausgestattet mit Nieten aus nicht rostendem Stahl und gefetteten Lagerstellen für erhöhte Haltekräfte. Der offene Haltearm und der waagerechte Fuß sorgen für optimale Funktionalität.Der ergonomische, ölbeständige Handgriff verfügt über eine große Handauflage und eine weiche Komponente für komfortable Bedienung. Das Sicherheits-Spannstück besitzt eine Verliersicherung für die Andrückschraube am Spannarmende.Technische DatenTechnische DatenWertA10AndrückschraubeM10 x 76B120Breite154,00 mmC41,5D8,6e69EAN4020772001391f23F13,5 kNF28 kNGewicht1250 g | 1,27 kgGröße4H41H177H2135HW max.16,5HW min.–2Höhe63,00 mmi24k10,5L329Länge225,00 mmM34,5–45 mmN60P76Volumen2,18 dm³

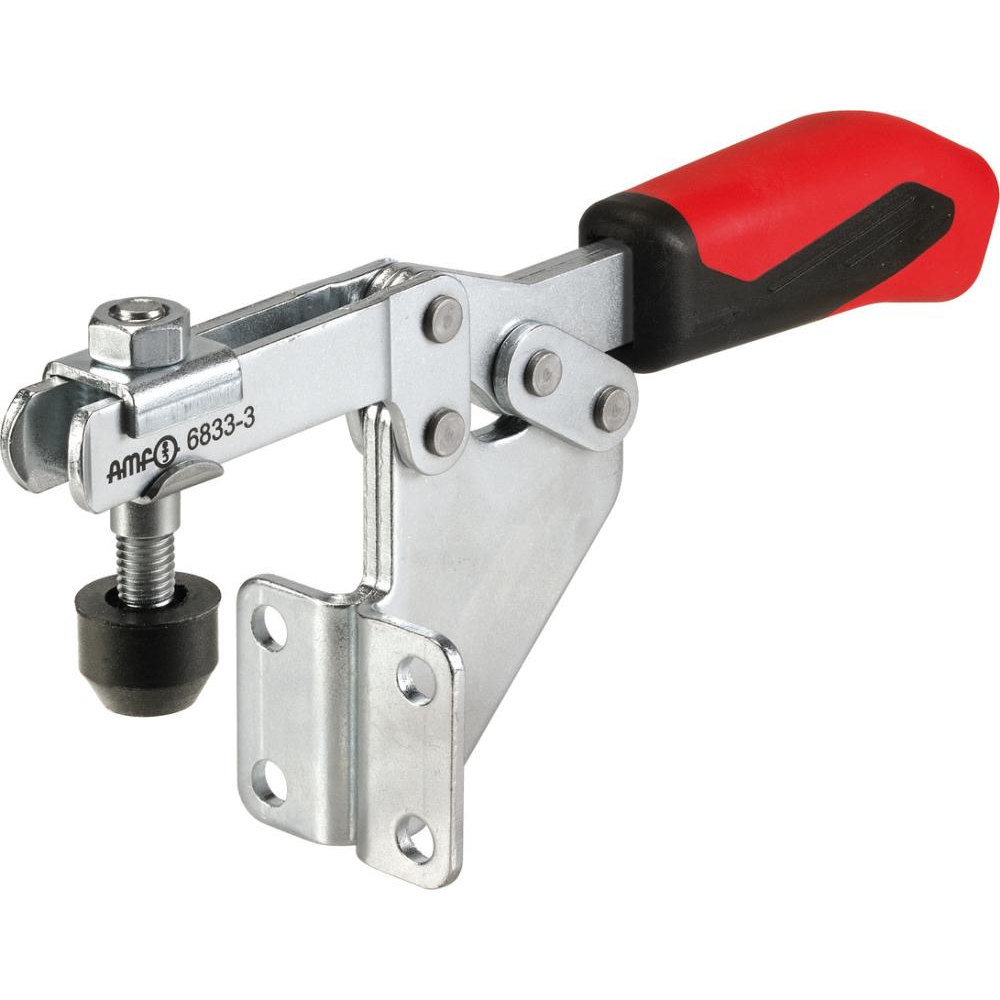

Waagerechtspanner, mit Winkelfuß Waag.-Spanner 6833 Gr.1 AMF
ProduktbeschreibungWaagerechtspanner mit Winkelfuß, verzinkt und passiviert. Ausgestattet mit Niete aus rostfreiem Stahl und einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Der Spanner ist zur seitlichen Montage geeignet.Technische DatenTechnische DatenWertAndrückschraubeM5 x 30Breite67,00 mmEAN4020772093174F10,8 kNF21,1 kNGesamtlänge120 mmGewicht170 gGröße1Höhe34,00 mmLänge158,00 mmVolumen0,36 dm³

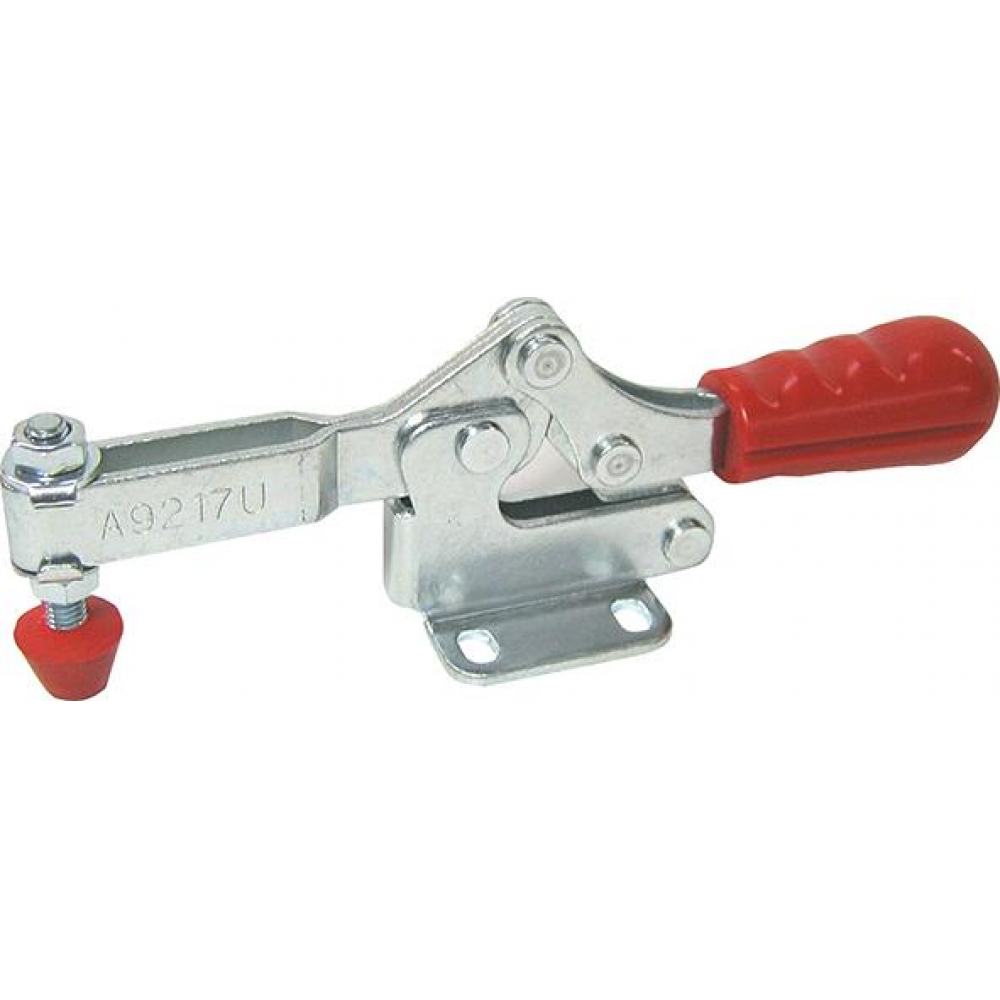

Waagerechtspanner Gr.1
ProduktbeschreibungWaagerechtspanner aus Stahl, verzinkt und passiviert, mit Nieten aus Edelstahl und Kunststoffhandgriff mit langer Haltearmausführung.Technische DatenTechnische DatenWertBreite35,00 mmGesamthöhe36,5 mmGesamtlänge111 mmGewicht0,08 kgGröße1Haltekraft700 NHöhe25,00 mmLänge70,00 mmSpannhöhe18 mmVolumen0,06 dm³HerstellerAndreas Maier GmbH & Co KG
Waagrechtspanner plus Waagerechtspanner Gr.3 AMF
ProduktbeschreibungWaagerechtspanner plus mit verzinkter und passivierter Oberfläche. Ausgestattet mit Nieten aus nicht rostendem Stahl und gefetteten Lagerstellen für erhöhte Haltekräfte. Der offene Haltearm und waagerechter Fuß sorgen für optimale Funktionalität.Der ergonomische, ölbeständige Handgriff verfügt über eine große Handauflage und eine weiche Komponente für komfortable Bedienung. Das Sicherheits-Spannstück besitzt eine Verliersicherung für die Andrückschraube am Spannarmende.Technische DatenTechnische DatenWertA8AndrückschraubeM8 x 58B78Breite96,00 mmC26D6,5e43f22F12,5 kNF24 kNGewicht560 g | 0,57 kgGröße3H33,5H158H2112HW max.13HW min.–1Höhe48,00 mmi18k6,5L242Länge195,00 mmM25,5–36 mmN47P52,5Volumen0,90 dm³
Waagerechtspanner, mit senkrechtem Fuß 6832 Gr.0 AMF
ProduktbeschreibungWaagerechtspanner mit senkrechtem Fuß, verzinkt und passiviert. Ausgestattet mit Nieten aus rostfreiem Stahl und einem offenen Haltearm. Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Zur Befestigung auf Stegen und für Schweißkonstruktionen geeignet.Technische DatenTechnische DatenWertAndrückschraubeM4 x 25Breite100,00 mmEAN4020772093204F10,25 kNF20,4 kNGewicht35 g | 0,04 kgGröße0Höhe13,00 mmLänge70,00 mmSpannhöhe33 mmVolumen0,09 dm³
Waagerechtspanner, mit senkrechtem Fuß 6832 Gr.3 AMF
ProduktbeschreibungWaagerechtspanner mit senkrechtem Fuß, verzinkt und passiviert. Ausgestattet mit Nieten aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm offen gestaltet. Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet zur Befestigung auf Stegen und für Schweißkonstruktionen.Technische DatenTechnische DatenWertAndrückschraubeM8 x 45Breite125,00 mmEAN4020772093235F11,8 kNF22,5 kNGewicht320 g | 0,34 kgGröße3Höhe30,00 mmLänge140,00 mmSpannhöhe65 mmVolumen0,53 dm³
Waagerechtspanner, mit Winkelfuß Waag.-Spanner 6833 Gr.4 AMF
ProduktbeschreibungWaagerechtspanner mit Winkelfuß, verzinkt und passiviert. Ausgestattet mit einer Niete aus rostfreiem Stahl und einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Der Spanner ist zur seitlichen Montage geeignet.Technische DatenTechnische DatenWertAndrückschraubeM8 x 65Breite138,00 mmEAN4020772093549F12 kNF23 kNGesamtlänge282 mmGewicht730 g | 0,90 kgGröße4Höhe52,00 mmLänge254,00 mmVolumen1,82 dm³
Waagerechtspanner, mit waagerechtem Fuß 6830 Gr.3 AMF
ProduktbeschreibungWaagerechtspanner mit waagerechtem Fuß, verzinkt und passiviert. Ausgestattet mit Niete aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet auch für die Lebensmittelindustrie.Technische DatenTechnische DatenWertA8 mmalpha90 °AndrückschraubeM8 x 45B73 mmBreite150,00 mmC24,7 mmD6,5 mmd15,1 mme38 mmf14 mmF11,8 kNF22,5 kNGewicht320 g | 0,34 kgGröße3H32 mmH148,5 mmH286 mmHW max.9 mmHW min.-2 mmHöhe45,00 mmi15 mmk7 mmL13 mml1206 mmLänge75,00 mmM22–31,8 mmM131,6 mmN45,5 mmP50 mmVolumen0,51 dm³
Waagerechtspanner Gr.2
ProduktbeschreibungWaagerechtspanner aus Stahl, verzinkt und passiviert, mit Nieten aus Edelstahl und Kunststoffhandgriff mit langer Haltearmausführung.Technische DatenTechnische DatenWertBreite80,00 mmEAN4053569822961Gesamthöhe52,6 mmGesamtlänge172 mmGewicht0,24 kgGröße2Haltekraft1100 NHöhe50,00 mmLänge100,00 mmSpannhöhe24,4 mmVolumen0,40 dm³HerstellerAndreas Maier GmbH & Co KG
ESD Waagerechtspanner 6830 Gr.2 AMF
ProduktbeschreibungESD Waagerechtspanner mit verzinkter und passivierter Oberfläche, ausgestattet mit Nieten aus rostfreiem Stahl. Größe 2 mit einsatzgehärteten Lagerbuchsen und gefetteten Lagerstellen. Der offene Haltearm und der ergonomische, ölbeständige Handgriff mit großer Handauflage und weicher Komponente ermöglichen komfortables Arbeiten.Geeignet für den Einsatz in ESD Schutzzonen (EPA – electrostatic protected area) gemäß DIN EN 61340-5-1 für elektrostatisch empfindliche Bauelemente, Baugruppen oder Geräte.Hinweis: Der ESD Schubstangenspanner ist nicht isolierend und darf nicht in Bereichen mit offenen Spannungen verwendet werden.Technische DatenTechnische DatenWertA6alpha90°AndrückschraubeM6 x 35B64Breite100,00 mmC26D5,6e32f16F11 kNF21,2 kNGewicht185 g | 0,19 kgGröße2H24H145HW max.5HW min.-1,5Höhe45,00 mmi13,2k6l1162Länge140,00 mmM19,5–29,5M128,5N42P38Volumen0,63 dm³HerstellerAndreas Maier GmbH & Co KG
Waagerechtspanner, mit waagerechtem Fuß 6830 Gr.6 AMF
ProduktbeschreibungWaagerechtspanner mit waagerechtem Fuß, verzinkt und passiviert. Ausgestattet mit Niete aus rostfreiem Stahl und ab Größe 2 einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Geeignet auch für die Lebensmittelindustrie.LieferumfangKomplett mit vergüteter, verzinkter Andrückschraube.Technische DatenTechnische DatenWertA10 mmalpha83 °AndrückschraubeM10 x 116B110 mmBreite170,00 mmC57,7 mmD9,8 mmd18,7 mme59,3 mmf20,6 mmF14 kNF27 kNGewicht1925 g | 1,90 kgGröße6H71,5 mmH1114,5 mmH2181 mmHW max.44 mmHW min.-6 mmHöhe70,00 mmi30 mmk11,5 mmL43,6 mml1354 mmLänge300,00 mmM32,1–43,8 mmM131,6 mmM236–44,2 mmN66,5 mmP95 mmVolumen3,57 dm³HerstellerAndreas Maier GmbH & Co KG
Waagerechtspanner, rostfrei 6830NI GR.3 AMF
ProduktbeschreibungWaagerechtspanner aus nicht rostendem, poliertem Stahl mit ergonomischem Handgriff aus rotem, ölbeständigem Kunststoff. Ab Größe 2 sind einsatzgehärtete Lagerbuchsen verbaut, die Lagerstellen sind gefettet. Der Haltearm ist offen gestaltet.Technische DatenTechnische DatenWertBreite95,00 mmF11,8 kNF22,5 kNGesamtlänge206 mmGewicht320 g | 0,34 kgGröße3Höhe45,00 mmLänge125,00 mmVolumen0,53 dm³EigenschaftenNicht rostender Stahl, poliertEinsatzgehärtete Lagerbuchsen ab Größe 2Gefettete LagerstellenOffener HaltearmErgonomischer Handgriff aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente
Waagerechtspanner, mit Winkelfuß 6833 Gr.3 AMF
ProduktbeschreibungWaagerechtspanner mit Winkelfuß, verzinkt und passiviert. Ausgestattet mit einer Niete aus rostfreiem Stahl und einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Zur seitlichen Montage geeignet.LieferumfangKomplett mit vergüteter, verzinkter Andrückschraube.Technische DatenTechnische DatenWertAndrückschraubeM8 x 45Breite80,00 mmEAN4020772093334F11,8 kNF22,5 kNGesamtlänge206 mmGewicht390 gGröße3Herstellerartikelnummer93336Höhe38,00 mmLänge170,00 mmVolumen0,52 dm³
Waagerechtspanner, rostfrei 6830NI GR.0 AMF
ProduktbeschreibungWaagerechtspanner aus nicht rostendem, poliertem Stahl mit ergonomischem Handgriff aus rotem, ölbeständigem Kunststoff. Der Spanner verfügt über einen offenen Haltearm und gefettete Lagerstellen.Technische DatenTechnische DatenWertBreite45,00 mmF10,25 kNF20,4 kNGesamtlänge79 mmGewicht35 gGröße0Höhe25,00 mmLänge60,00 mmVolumen0,07 dm³
Waagerechtspanner, mit Winkelfuß 6833 Gr.2 AMF
ProduktbeschreibungWaagerechtspanner mit Winkelfuß, verzinkt und passiviert. Ausgestattet mit Niete aus rostfreiem Stahl und einsatzgehärteten Lagerbuchsen. Die Lagerstellen sind gefettet, der Haltearm ist offen gestaltet. Der ergonomische Handgriff besteht aus rotem, ölbeständigem Kunststoff mit großer Handauflage und weicher Komponente. Der Spanner ist zur seitlichen Montage geeignet.Technische DatenTechnische DatenWertAndrückschraubeM6 x 35Breite180,00 mmEAN4020772093327F11 kNF21,2 kNGesamtlänge162 mmGewicht245 gGröße2Herstellerartikelnummer93328Höhe38,00 mmLänge70,00 mmVolumen0,48 dm³
ESD Waagerechtspanner 6830 Gr.3 AMF
ProduktbeschreibungESD Waagerechtspanner mit verzinkter und passivierter Oberfläche, ausgestattet mit Nieten aus rostfreiem Stahl. Größe 2 und 3 verfügen über einsatzgehärtete Lagerbuchsen und gefettete Lagerstellen. Der Spanner besitzt einen offenen Haltearm sowie einen ergonomischen, ölbeständigen Handgriff mit großer Handauflage und weicher Komponente.Geeignet für den Einsatz in ESD Schutzzonen (EPA – electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten gemäß DIN EN 61340-5-1. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend und darf nicht in Bereichen mit offenen Spannungen verwendet werden.Technische DatenTechnische DatenWertA8alpha90°AndrückschraubeM8 x 45B73Breite110,00 mmC25,7D6,5e38EAN4020772023959f14F11,8 kNF22,5 kNGewicht320 g | 0,34 kgGröße3H32H148,5HW max.9HW min.-2Höhe45,00 mmi15k7l1206Länge200,00 mmM22–31,8M131,6N45,5P50Volumen0,99 dm³HerstellerAndreas Maier GmbH & Co KG
