Stiftschraube DIN 6379 DIN6379 M12x80mm AMF
ProduktbeschreibungStiftschraube mit gerolltem Gewinde, speziell für Spannzwecke entwickelt. Die Längen sind den Normzahlen angepasst.Technische DatenTechnische DatenWertBreite12,00 mmEAN4020772084868Gewicht0,06 kgGewindeM12Gewindelänge50 mmGewindelänge für T-Nutenstein15 mmHerstellerartikelnummer84863Höhe12,00 mmLänge80 mmVolumen0,01 dm³
Stiftschraube DIN 6379 DIN6379 M10x160mm AMF
ProduktbeschreibungStiftschraube nach DIN 6379 mit gerolltem Gewinde, speziell für Spannzwecke entwickelt. Die Schraube ist in Längenabstufungen den Normzahlen angepasst.Technische DatenTechnische DatenWertBreite10,90 mmEAN4020772085926Gewicht0,08 kgGewindeM10Gewindelänge100 mmGewindelänge für T-Nutenstein13 mmHerstellerartikelnummer85928Höhe10,90 mmLänge160 mmVolumen0,02 dm³
Nutenräumer Nutenräumer2 Gr.22-32 AMF
ProduktbeschreibungNutenräumer zum Reinigen der Maschinentisch-Nuten, gefertigt aus robustem Stahl.Technische DatenTechnische DatenWertBreite35,00 mmEAN4020772072902Gewicht100 g | 0,17 kg | 100 g | 0,17 kgHerstellerartikelnummer72900Höhe25,00 mmLänge190,00 mmT-Nutengröße22–32 mmVolumen0,17 dm³
TWINNUT-Mutter mit Bund 6333S-M24 AMF
ProduktbeschreibungSchnellspannmutter TWINNUT mit harter Trennsperre, gefertigt aus Vergütungsstahl der Festigkeitsklasse 10. Überwindet lange oder beschädigte Gewindestangen durch einfaches Darüberschieben. Nach dem Zusammendrücken reicht eine 1/4- bis 1/2-Umdrehung zum Kontern.Technische DatenTechnische DatenWertBreite60,00 mmBund-Ø45 mmBundhöhe6 mmGewicht0,19 kgGewindeM24Höhe30 mmLänge60,00 mmMaß e40 mmSchlüsselweite36 mmVolumen0,11 dm³
T-Nutenstein, lange Form Nutenstein DIN508L M8x10mm AMF
ProduktbeschreibungT-Nutenstein in langer Form nach DIN 508 mit Innengewinde. Vergütet auf Festigkeitsklasse 10 für hohe Belastbarkeit.Technische DatenTechnische DatenWertBreite15,00 mmGewicht0,03 kgGewindeM8Höhe12 mm | 10,00 mm | 12 mm | 10,00 mmKopfbreite9,7 mmLänge30 mm | 30,00 mm | 30 mm | 30,00 mmNutaussenbreite15 mmNuthöhe6 mmT-Nut10 mmVolumen0,01 dm³
Stiftschraube DIN 6379 DIN6379 M16x80mm AMF
ProduktbeschreibungStiftschraube nach DIN 6379 mit gerolltem Gewinde, speziell für Spannzwecke entwickelt. Die Schraube ist in Längenabstufungen den Normzahlen angepasst.Technische DatenTechnische DatenWertBreite16,00 mmEAN4020772081416Gewicht0,10 kgGewindeM16Gewindelänge50 mmGewindelänge für T-Nutenstein19 mmHerstellerartikelnummer81414Höhe16,00 mmLänge80 mmVolumen0,02 dm³
Stiftschraube DIN 6379 DIN6379 M6x50mm AMF
ProduktbeschreibungStiftschraube nach DIN 6379 mit gerolltem Gewinde, speziell für Spannzwecke entwickelt. Die Schraube ist in Längenabstufungen den Normzahlen angepasst.Die Ausführung M6 ist vergütet auf Festigkeitsklasse 10.9.Technische DatenTechnische DatenWertBreite6,00 mmEAN4020772084783Gewicht0,01 kgGewindeM6Gewindelänge30 mmGewindelänge für T-Nutenstein9 mmHerstellerartikelnummer84780Höhe6,00 mmLänge50 mmVolumen0,00 dm³
Schraube für T-Nuten, mit Mutter und Scheibe DIN787 M24x28x100mm komplett AMF
ProduktbeschreibungSchraube für T-Nuten, mit Mutter und ScheibeDIN 787T-Nutenführung gefrästGerolltes GewindeGestempelt mit FestigkeitsklasseLieferumfangMit Mutter und Unterlegscheibe.Technische DatenTechnische DatenWertBreite27,7 mm | 60,00 mm | 27,7 mm | 60,00 mmEAN4020772081096Festigkeitsklasse8.8Gewicht0,93 kgGewinde-Ø x LängeM24 x 100 mmGewindelänge70 mmHerstellerartikelnummer81091Höhe60,00 mmKopf-Dicke18 mmKopf-Größe44 mmLänge145,00 mmNutenbreite28 mmVolumen0,52 dm³
T-Nutenstein Rhombus Nutenstein DIN510M24x28mm AMF
ProduktbeschreibungT-Nutenstein Rhombus, vergütet auf Festigkeitsklasse 6–8. Kann von oben eingesetzt werden, wenn seitliches Einführen nicht möglich ist.Technische DatenTechnische DatenWertBreite30,00 mmEAN4020772080310Gewicht0,21 kgGewinde x T-NutM24 x 28 mmHerstellerartikelnummer80317Höhe35,00 mmLänge75,00 mmMaß a27,7 mmMaß e44 mmMaß H36 mmMaß k18 mmVolumen0,08 dm³
TWINNUT-Mutter mit Bund 6333S-M20 AMF
ProduktbeschreibungSchnellspannmutter TWINNUT mit harter Trennsperre aus Vergütungsstahl der Festigkeitsklasse 10. Überwindet lange oder beschädigte Gewindestangen durch einfaches Darüberschieben. Nach dem Zusammendrücken reicht eine 1/4- bis 1/2-Umdrehung zum Kontern.Technische DatenTechnische DatenWertBreite50,00 mmBund-Ø37 mmBundhöhe6 mmGewicht0,11 kgGewindeM20Höhe26 mmLänge50,00 mmMaß e33 mmSchlüsselweite30 mmVolumen0,07 dm³

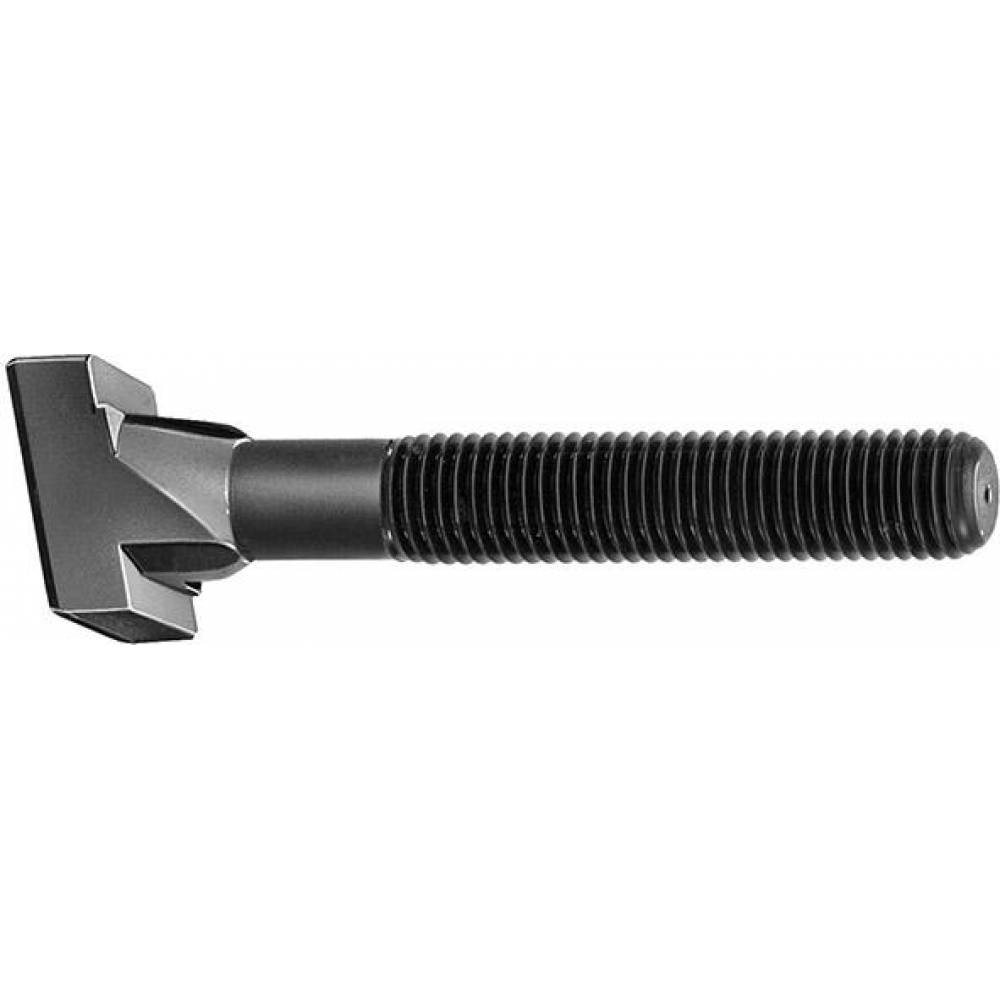

Rombusschraube für T-Nuten Rhombusschraube M12x14x50mm AMF
ProduktbeschreibungRombusschraube für T-Nuten mit gefräster T-Nutenführung, geschmiedet und vergütet auf Festigkeitsklasse 8.8. Das gerollte Gewinde sorgt für eine hohe Festigkeit und Zuverlässigkeit.Technische DatenTechnische DatenWertBreite35,00 mmFestigkeitsklasse8.8Gewicht0,06 kgGewindeM12Gewindelänge35 mmHöhe15,00 mmKopfbreite13,7 mmKopfdicke8 mmKopfgröße22 mmLänge50 mm | 60,00 mm | 50 mm | 60,00 mmNutenbreite14 mmVolumen0,03 dm³

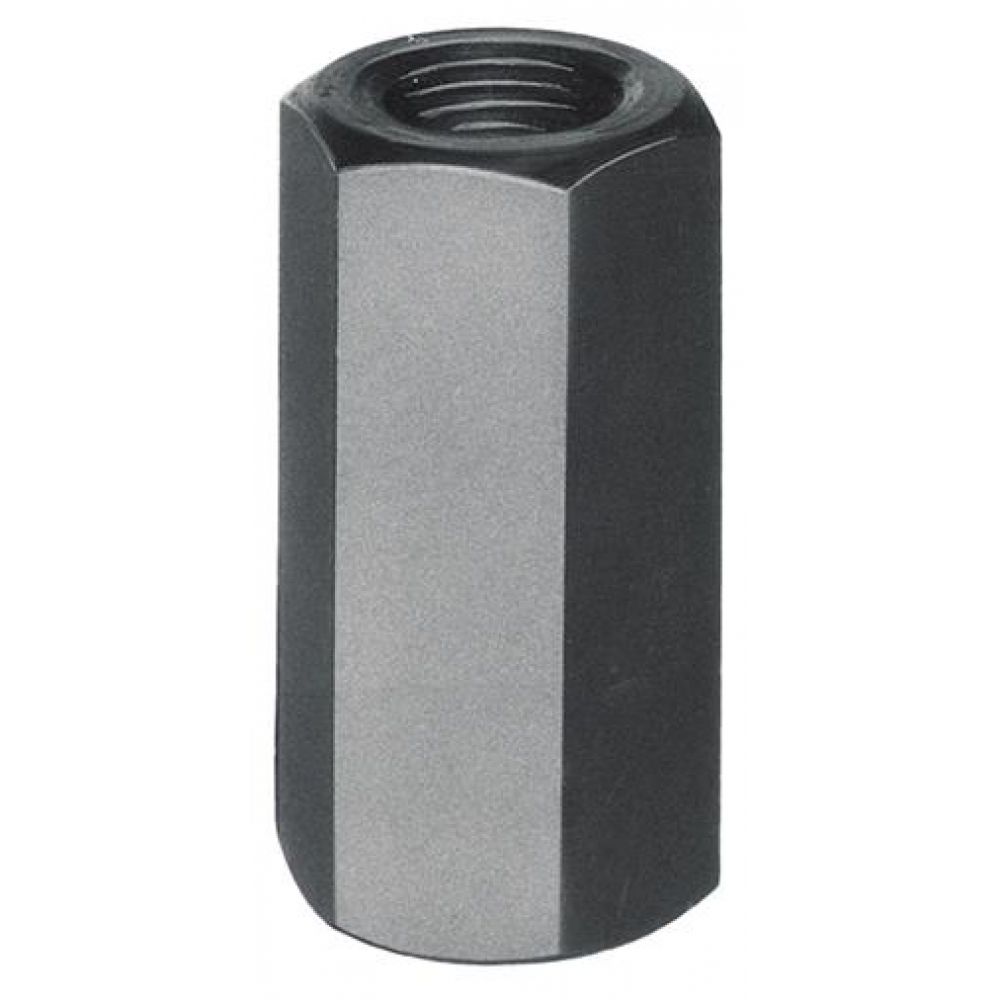

Verlängerungsmutter DIN6334 M12/18 AMF
ProduktbeschreibungVerlängerungsmutter mit einer Höhe von 3 d, nicht durchschraubbar. Hergestellt aus Vergütungsstahl mit Festigkeitsklasse 10. Dient als Verbindungselement zwischen Schrauben mit T-Nuten und Stiftschrauben.Technische DatenTechnische DatenWert6-kant Schlüsselweite18 mmAußen-Ø20,03 mmBreite20,00 mmGewicht0,01 kgGewindeM12Herstellerartikelnummer82289Höhe36 mm | 20,00 mm | 36 mm | 20,00 mmLänge35,00 mmVolumen0,01 dm³
TWINNUT-Mutter mit Bund 6333S-M10 AMF
ProduktbeschreibungSchnellspannmutter TWINNUT mit harter Trennsperre aus Vergütungsstahl der Festigkeitsklasse 10. Überwindet lange oder beschädigte Gewindestangen durch einfaches Darüberschieben. Nach dem Zusammendrücken reicht eine 1/4- bis 1/2-Umdrehung zum Kontern.Technische DatenTechnische DatenWertBreite80,00 mmBund-Ø22 mmBundhöhe4 mmGewicht0,03 kgGewindeM10Höhe14 mm | 15,00 mm | 14 mm | 15,00 mmLänge60,00 mmMaß e19 mmSchlüsselweite17 mmVolumen0,07 dm³

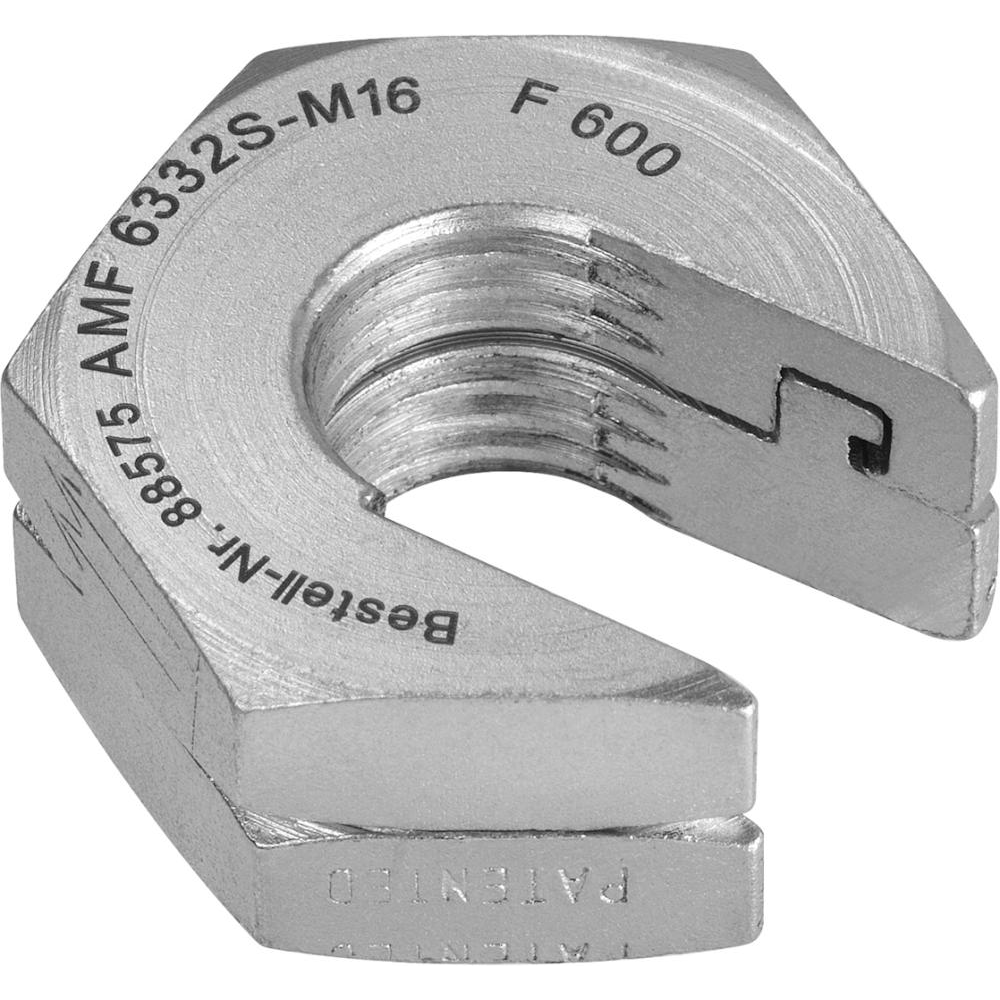

Schnellspannmutter, ohne Bund 6332S-M16 AMF
ProduktbeschreibungSchnellspannmutter ohne Bund, vergütet und verzinkt aus Vergütungsstahl mit Festigkeitsklasse 6.Technische DatenTechnische DatenWert6-kant Schlüsselweite34 mmBreite4,00 mmEAN4020772088576Gewicht68 gGewindeM16Herstellerartikelnummer88575Höhe16,0 mmLänge163,00 mmVolumen0,05 dm³
Stiftschraube DIN 6379 DIN6379 M8x63mm AMF
ProduktbeschreibungStiftschraube nach DIN 6379 mit gerolltem Gewinde, speziell für Spannzwecke entwickelt. Die Schraube ist in Längenabstufungen den Normzahlen angepasst.Technische DatenTechnische DatenWertBreite65,00 mmEAN4020772084806Gewicht0,02 kgGewindeM8Gewindelänge40 mmGewindelänge für T-Nutenstein11 mmHerstellerartikelnummer84806Höhe65,00 mmLänge63 mm | 6,00 mm | 63 mm | 6,00 mmVolumen0,03 dm³
Verlängerungsmutter DIN6334 M10/16 AMF
ProduktbeschreibungVerlängerungsmutter mit einer Höhe von 3 d, nicht durchschraubbar. Hergestellt aus Vergütungsstahl mit Festigkeitsklasse 10. Dient als Verbindungselement zwischen Schrauben mit T-Nuten und Stiftschrauben.Technische DatenTechnische DatenWert6-kant Schlüsselweite16 mmAußen-Ø17,77 mmBreite16,00 mmGewicht0,03 kgGewindeM10Herstellerartikelnummer82271Höhe30 mm | 16,00 mm | 30 mm | 16,00 mmLänge30,00 mmVolumen0,01 dm³

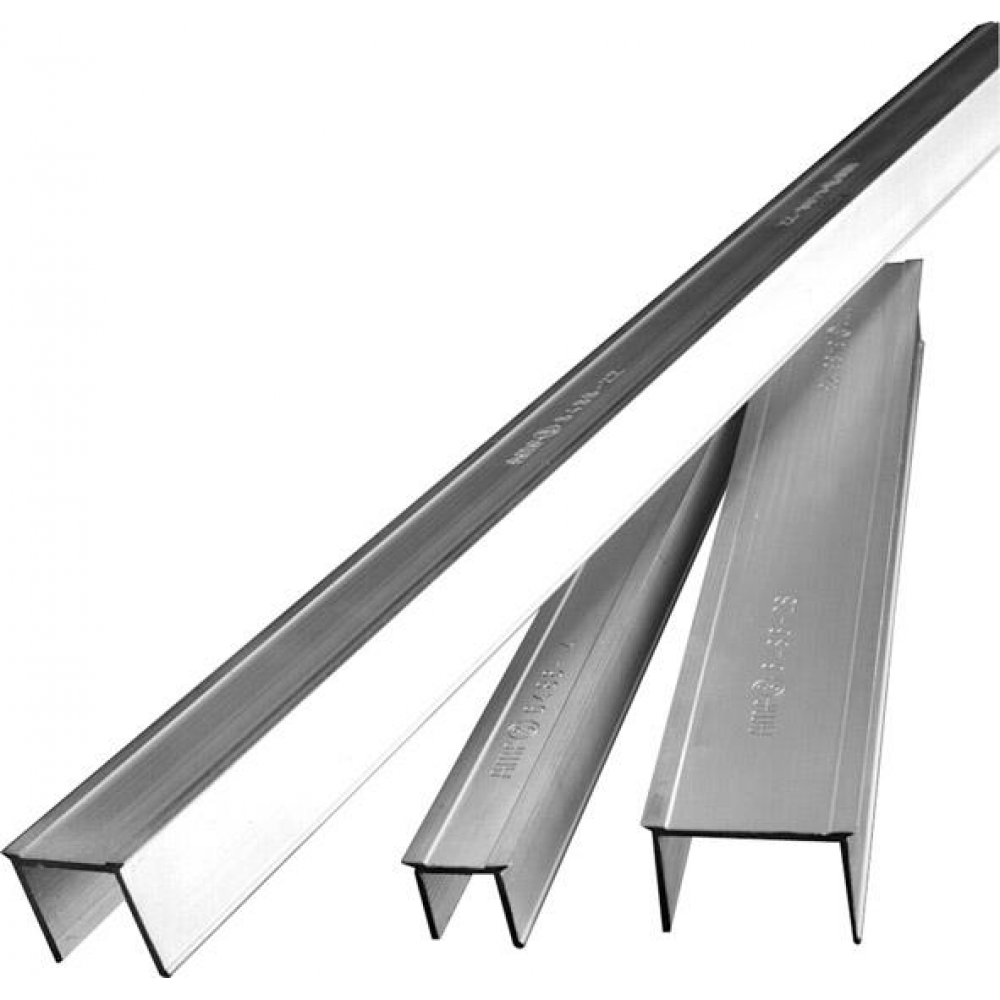

Abdeckleiste für T-Nut Abdeckleisten 12x1000mm AMF
ProduktbeschreibungAbdeckleiste für T-Nut aus Aluminiumprofil. Schneiden auf die gewünschte Länge mit einem feinen Sägeblatt problemlos möglich.Technische DatenTechnische DatenWertBreite12,00 mmEAN4020772071448Gewicht0,09 kgHöhe12,00 mmLänge1000 mmNutenbreite12 mmVolumen0,14 dm³

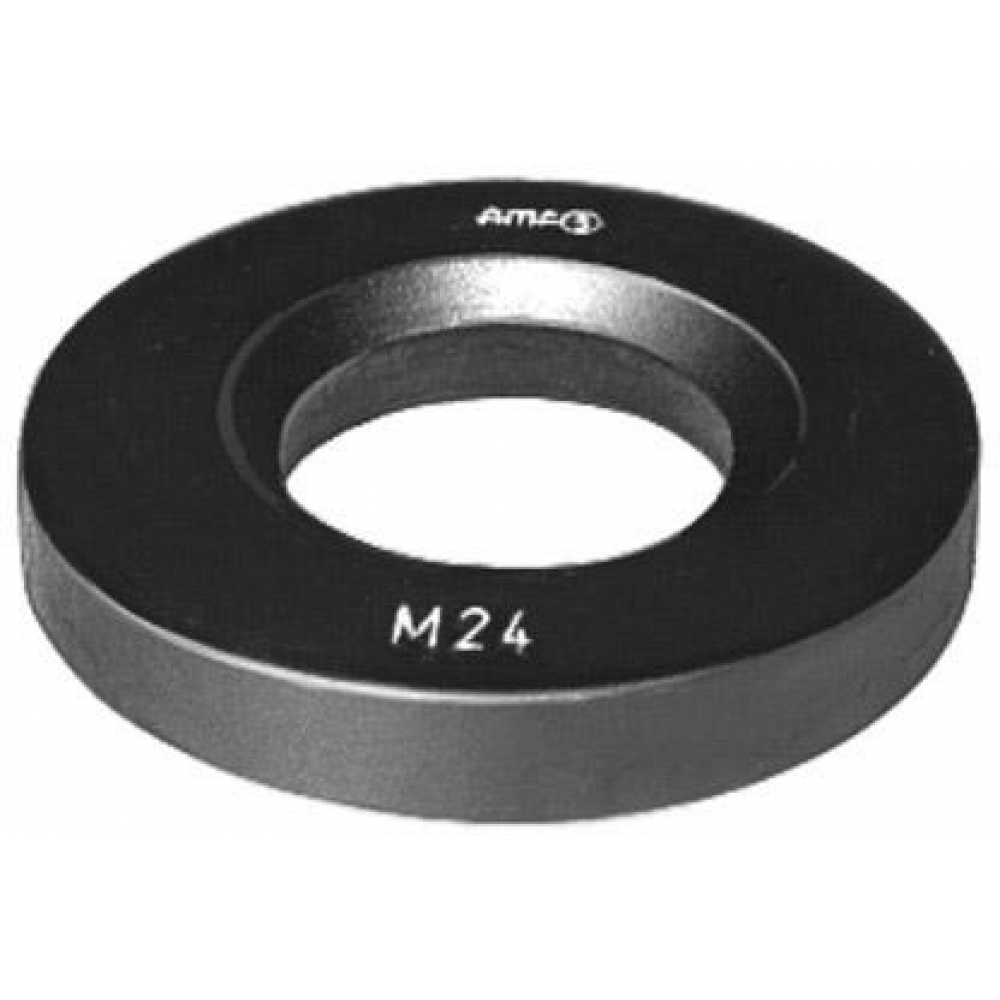

Kegelpfanne DIN 6319 G DIN6319G M24 AMF
ProduktbeschreibungKegelpfanne nach DIN 6319 G, gestanzt, gepresst und vergütet. Geeignet zum Spannen über den Schlitz bei Spanneisen mit planparallelen Spann- und Auflageflächen.Technische DatenTechnische DatenWertAußen-Ø60 mmBohrungs-Ø28,0 mmBreite60,00 mmfür SchraubenM24Gewicht0,17 kgHöhe10 mmLänge60,00 mmVolumen0,04 dm³
Schraube für T-Nuten, mit Mutter und Scheibe DIN787 M24x28x160mm komplett AMF
ProduktbeschreibungSchraube für T-Nuten, mit Mutter und Scheibe. Ausführung nach DIN 787 mit gefräster T-Nutenführung und gerolltem Gewinde. Gestempelt mit Festigkeitsklasse 8.8.LieferumfangMit Mutter und UnterlegscheibeTechnische DatenTechnische DatenWertBreite27,7 mm | 60,00 mm | 27,7 mm | 60,00 mmEAN4020772081102Festigkeitsklasse8.8Gewicht1,10 kgGewinde-Ø x LängeM24 x 160 mmGewindelänge110 mmHerstellerartikelnummer81109Höhe60,00 mmKopf-Dicke18 mmKopf-Größe44 mmLänge175,00 mmNutenbreite28 mmVolumen0,63 dm³

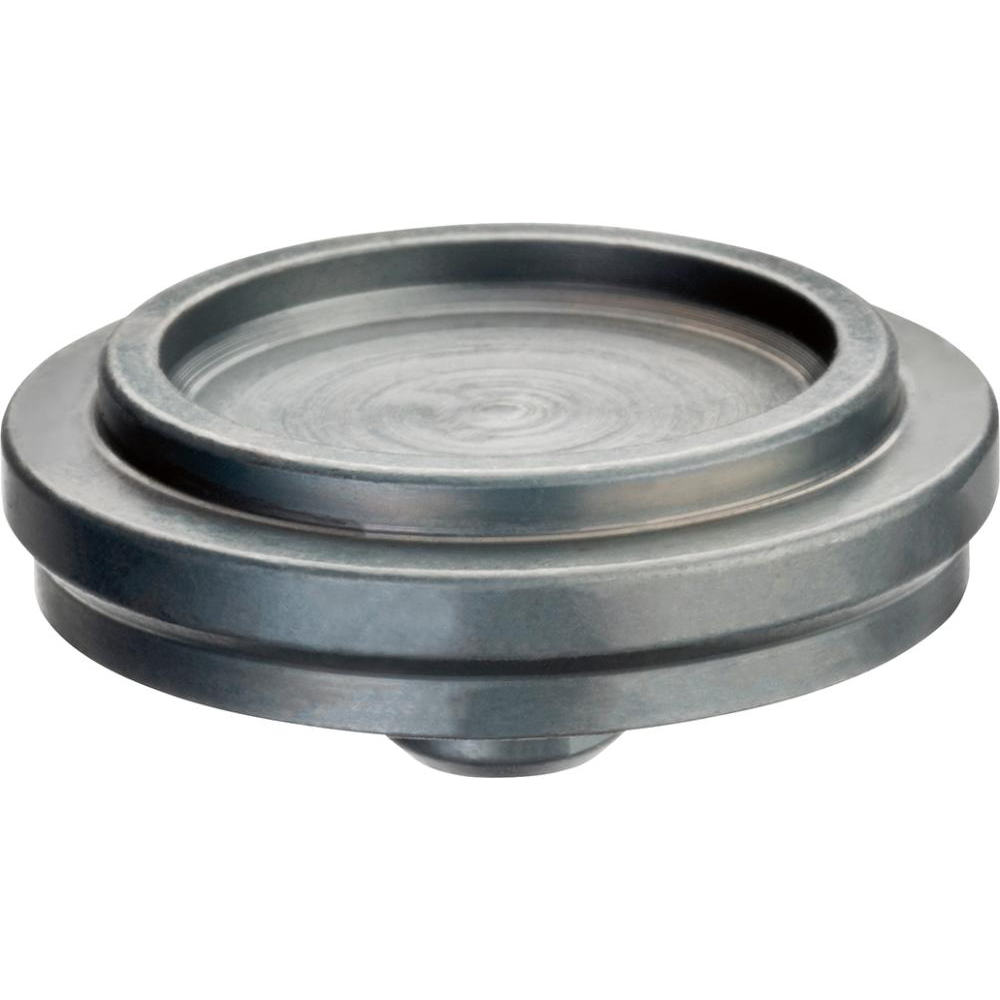

Zentrierplatte Nr. 6442 AMF
ProduktbeschreibungZentrierplatte aus Stahl, vergütet und im Brünierton angelassen. Geeignet für Schraubböcke mit 50 mm Ø, die auf allen Schraubböcken und Richtelementen mit einer Aufnahmebohrung von 12 mm Ø aufgesetzt werden können.Technische DatenTechnische DatenWertAufnahmen-Ø12 mmBreite45,00 mmEAN4020772072735für Typwie Nr. 2573/Gr. 52–100Gewicht0,02 kgHöhe15,00 mmLänge45,00 mmVolumen0,03 dm³

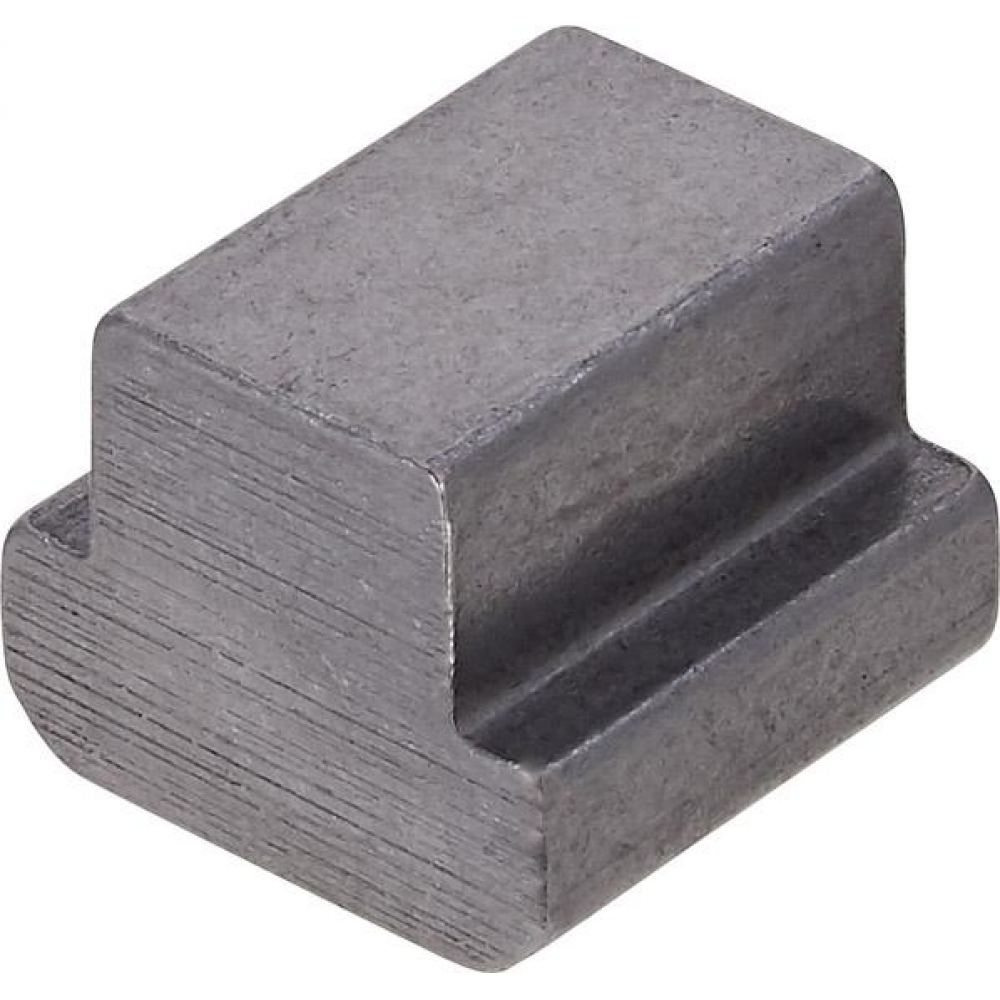

Muttern-Rohlinge für T-Nuten Muttern-Rohling DIN508R-10 AMF
ProduktbeschreibungMuttern-Rohlinge für T-Nuten nach DIN 508R-10 aus Vergütungsstahl mit 0,35-0,45 % Kohlenstoffanteil.Technische DatenTechnische DatenWertBreite15,00 mmBreite a9,7 mmGewicht0,02 kgHöhe12 mmKopf-Dicke6 mmKopf-Größe15 mmLänge15,00 mmEAN4020772084523Herstellerartikelnummer84525

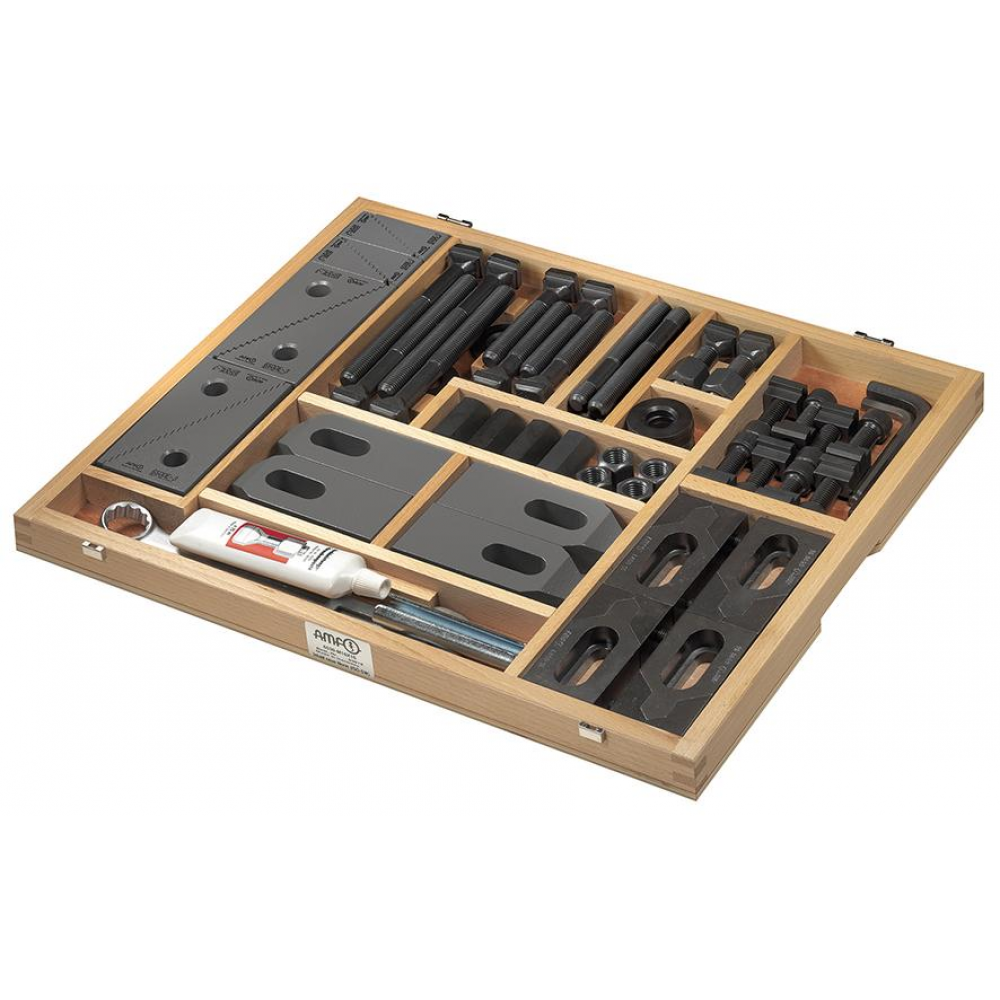

Spannwerkzeug-Sortimentskasten Nr. 6530/Nr. 6531 Spannwerkzeug-Set M12x12 AMF
ProduktbeschreibungSpannwerkzeug-Sortimentskasten Nr. 6530/Nr. 6531 aus Vergütungsstahl. Enthält alle notwendigen Elemente zum Aufstellen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen. Alle Teile sind nach DIN oder Werksnorm auswechselbar und können ergänzt werden. Der Klappdeckel ist abnehmbar, was eine offene Unterbringung des Kastens im Werkzeugschrank ermöglicht.LieferumfangHolzetui mit Schraubpaste.Technische DatenTechnische DatenWert6-kant-Mutter (Anzahl)6Breite330 mm | 495,00 mm | 330 mm | 495,00 mmGewicht15,32 kgHöhe50 mm | 80,00 mm | 50 mm | 80,00 mmKegelpfanne (Anzahl)6Länge460 mm | 530,00 mm | 460 mm | 530,00 mmRingmaulschlüssel (Anzahl x Größe)1 x SW 18Spanneisen mit Treppenzähnen (Anzahl x Größe)4 x 14/100Stiftschraube (Anzahl x Größe)4 x 100 mmT-NutenM12 x 12T-Nutenschraube (Anzahl x Größe)2 x 50; 4 x 80; 4 x 125 mmTiefspannbacken (Anzahl x Größe)4 x Gr. 12Universal Spannunterlagen (Anzahl x Größe)4 x Gr. 2; 4 x Gr. 3Verlängerungsmutter (Anzahl)4Volumen20,99 dm³
TWINNUT-Mutter mit Bund 6333S-M6 AMF
ProduktbeschreibungSchnellspannmutter TWINNUT mit Bund und harter Trennsperre. Hergestellt aus Vergütungsstahl der Festigkeitsklasse 10. Überwindet lange oder beschädigte Gewindestangen durch einfaches Darüberschieben. Nach dem Zusammendrücken reicht eine 1/4- bis 1/2-Umdrehung zum Kontern.Technische DatenTechnische DatenWertBreite50,00 mmBund-Ø14 mmBundhöhe3 mmGewicht0,01 kgGewindeM6Herstellerartikelnummer381848Höhe9 mm | 10,00 mm | 9 mm | 10,00 mmLänge60,00 mmMaß e11 mmSchlüsselweite10 mmVolumen0,03 dm³

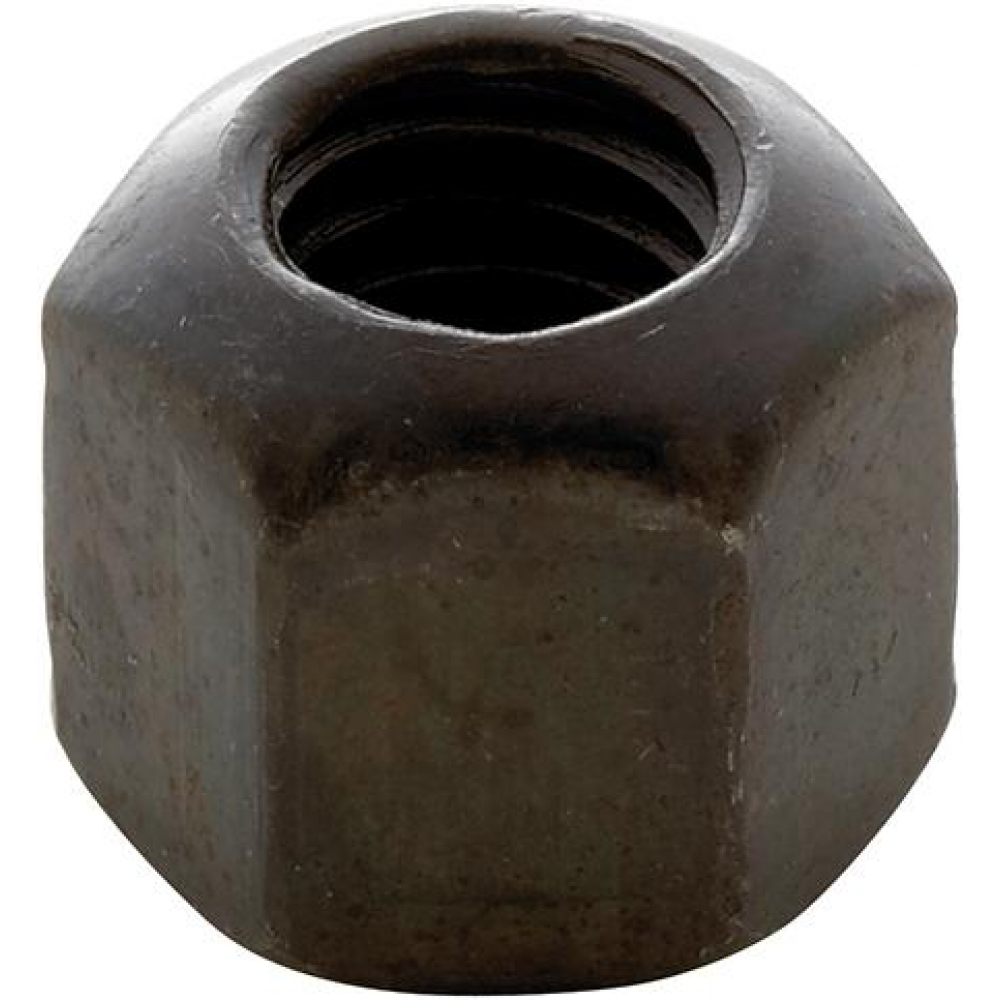

6-kant-Mutter, ohne Bund DIN 6330 B Sechskantmutter DIN6330B M10/16 AMF
Produktbeschreibung6-kant-Mutter ohne Bund, gefertigt nach DIN 6330 B aus Stahl vergütet auf Festigkeitsklasse 10. Mit kugeligem Ende für Kegelpfannen DIN 6319 D oder G und flachem Ende für Scheiben DIN 6340.Technische DatenTechnische DatenWert6-kant Schlüsselweite16 mmBreite15,00 mmBund-Ø17,77 mmGewicht0,02 kgGewindeM10Höhe15 mmLänge15,00 mmEAN4020772082352Herstellerartikelnummer82354
