Parallelanschläge Und Unterlagen

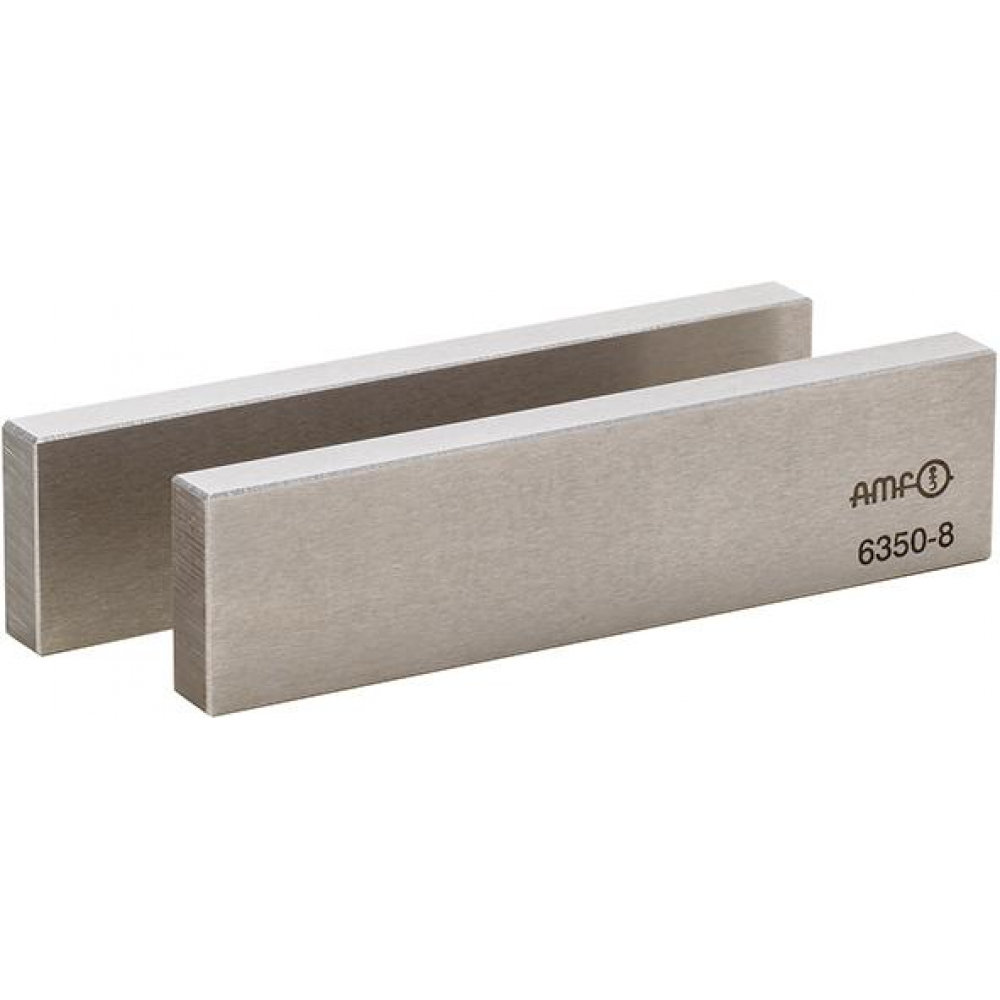

Parallelanschlag-Paar 40x12,0x100mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite12 mm | 40,00 mmEAN4020772074289Gewicht0,75 kgHöhe40 mm | 24,00 mmLänge100 mm | 100,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,011 IT5 mmToleranz h70,018 mmVolumen0,10 dm³

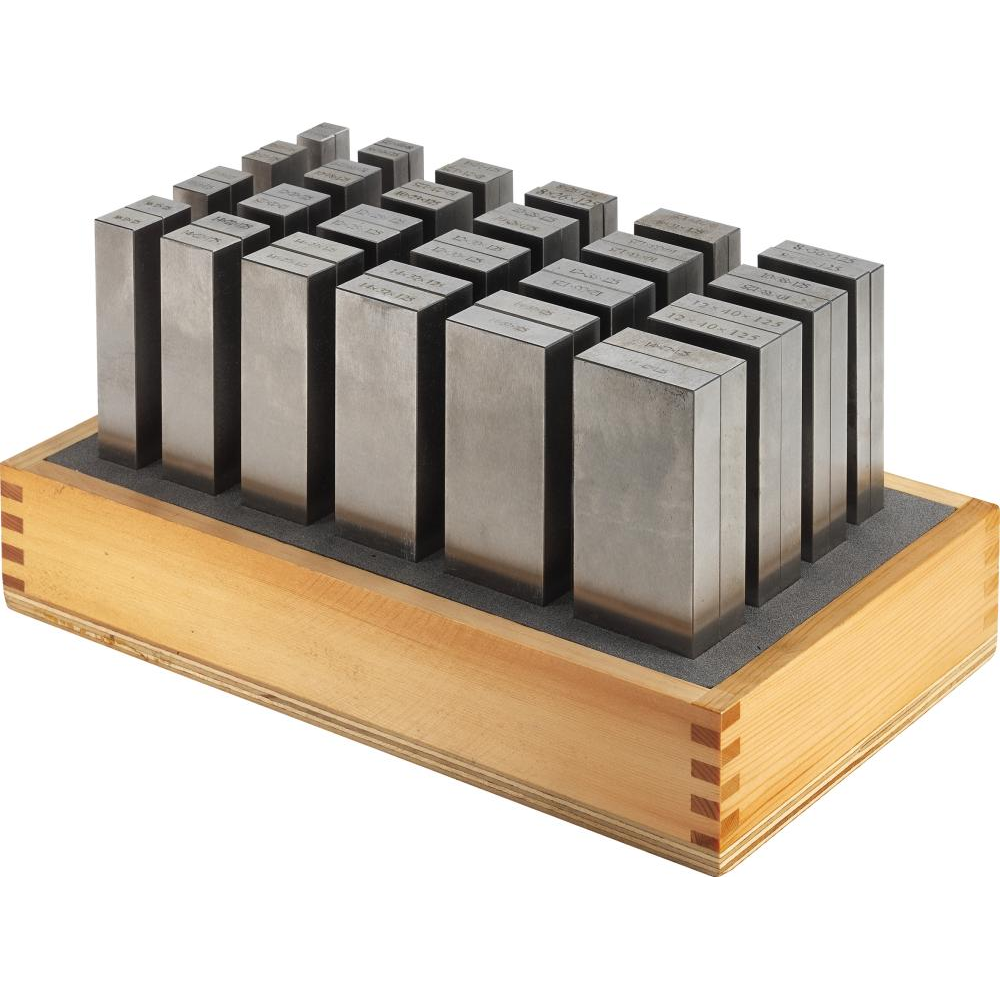

Parallelunterlagen-Satz Parallelunterlage-Set P L 125mm im Holzständer AMF
ProduktbeschreibungParallelunterlagen-Satz mit paarweise planparallel feingeschliffenen, einsatzgehärteten Unterlagen. Die Nennmaßtoleranz in der Höhe beträgt ±0,01 mm, Paartoleranz (tp) für h = IT5, und Nennmaß-Toleranz für b nach ISO 2768 - m.Auflagenhöhe von 8 bis 42 mm in 1-mm-Stufung (außer 9 mm). Fehlende Abmessungen können durch Zusammenlegen erreicht werden.Technische DatenTechnische DatenWertBreite240,00 mmEAN4020772371074Gewicht15,06 kgHöhe160,00 mmLänge125 mm | 350,00 mm | 125 mm | 350,00 mmVolumen13,44 dm³SatzinhaltJe 1 Paar b x h mm: 8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 3610 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 3812 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 4014 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 37, 14 x 42
Parallelanschlag-Paar 25x 8,0x100mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, paarweise nach Paartoleranz IT 5 geschliffen, absolutem Maß nach DIN 7168 mittel. Geeignet für kleinere bis mittlere Maschinen und als Parallel-Unterlagen für Maschinen-Nuten verwendbar.Technische DatenTechnische DatenWertBreite8 mm | 26,00 mm | 8 mm | 26,00 mmEAN4020772074265Gewicht0,31 kgHöhe25 mm | 16,00 mm | 25 mm | 16,00 mmLänge100 mm | 101,00 mm | 100 mm | 101,00 mmNennmaßtoleranz0,2 DIN 7168 mmPaartoleranz0,009 IT5 mmToleranz h70,015 mmVolumen0,04 dm³

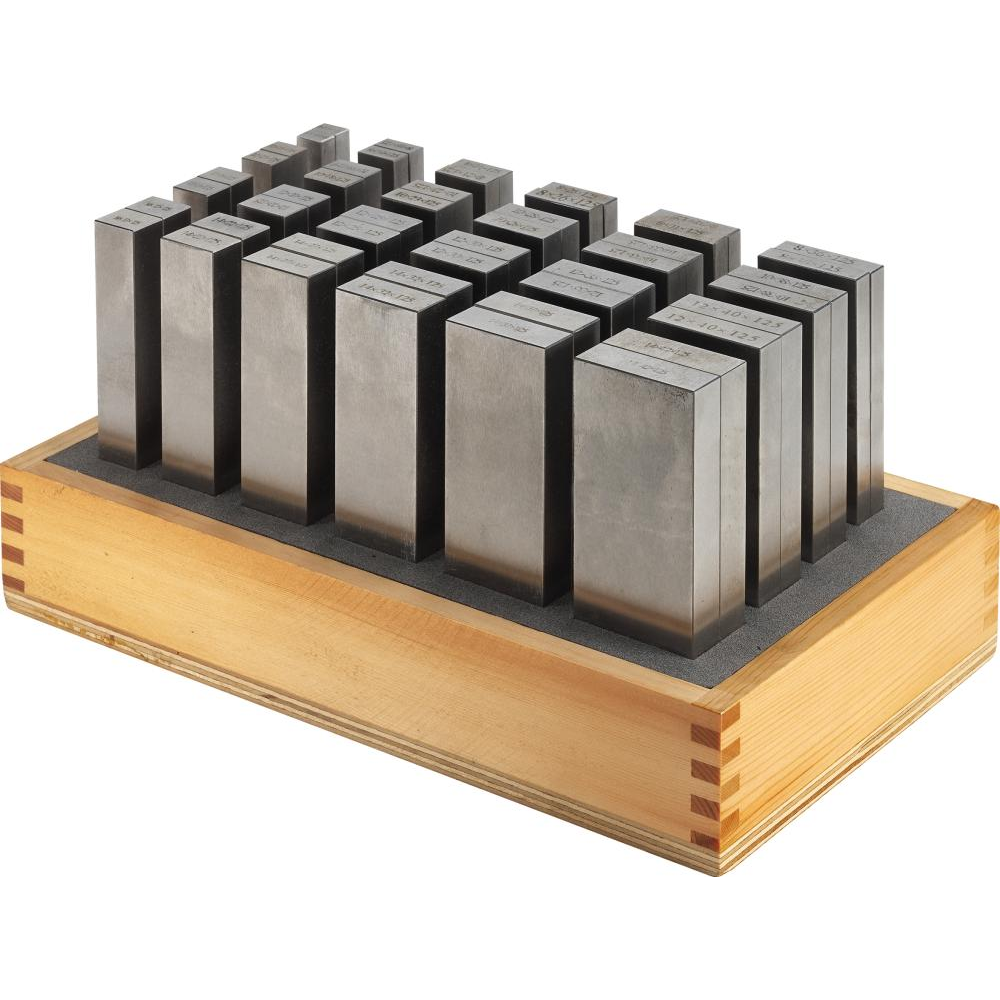

Parallelunterlage-Set SP L 150mm im Holzständer AMF
ProduktbeschreibungParallelunterlagen-Satz Super-Präzision mit paarweise geschliffenen, einsatzgehärteten Unterlagen. Planparallel und winkelgerecht bearbeitet mit Nennmaß-Toleranz für Höhe und Breite von ±0,01 mm. Größenangaben sind stirnseitig auf den einzelnen Unterlagen angebracht.LieferumfangIm Holzständer.Technische DatenTechnische DatenWertBreite240,00 mmEAN4020772075644Gewicht17,80 kgHöhe160,00 mmLänge150 mm | 350,00 mmVolumen13,44 dm³Abmessungen und SatzinhaltAuflagenhöhe 8–42 mm in 1-mm-Stufung (außer 9 mm). Die anderen fehlenden Abmessungen können durch Zusammenlegen erreicht werden.Satzinhalt je 1 Paar b x h mm:8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 3610 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 3812 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 4014 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 37, 14 x 42

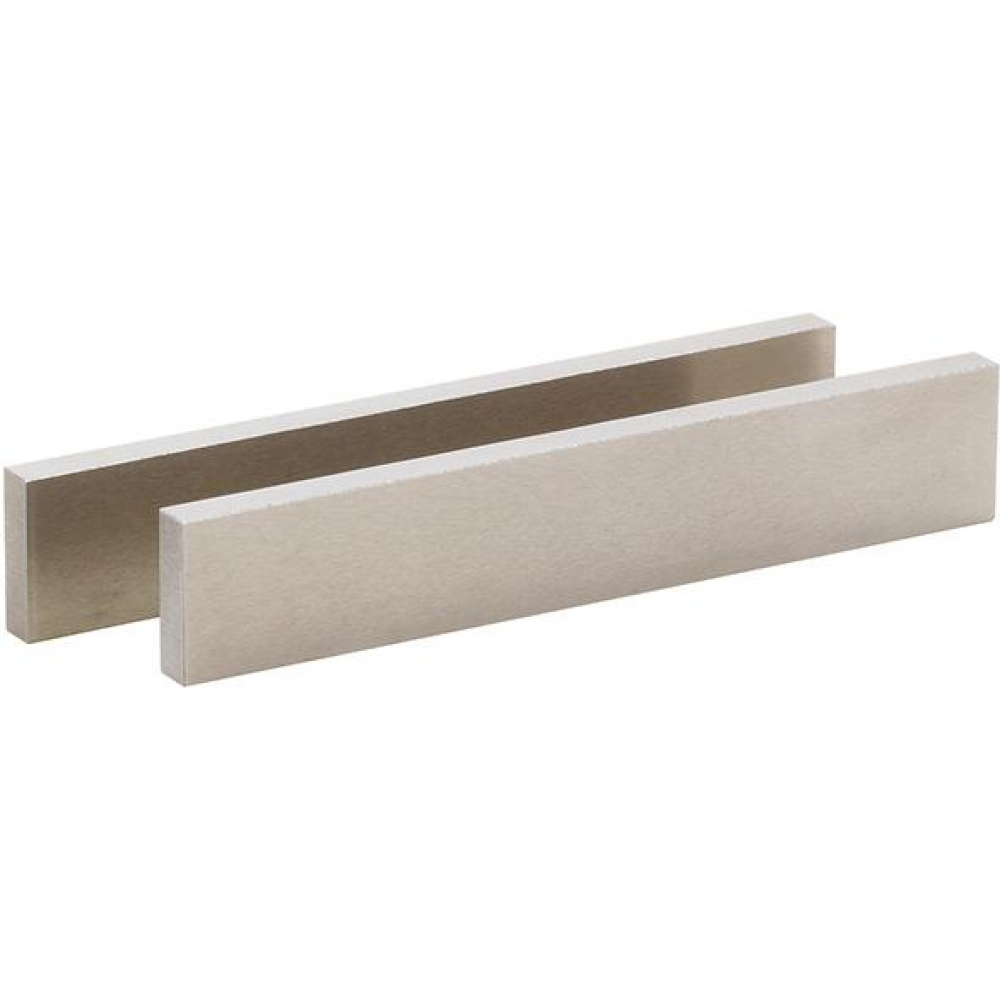

Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 4x12x100 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite4 mm | 100,00 mm | 4 mm | 100,00 mmEAN4020772370091Gewicht0,08 kgHöhe12 mm | 10,00 mm | 12 mm | 10,00 mmLänge100 mm | 15,00 mm | 100 mm | 15,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,02 dm³

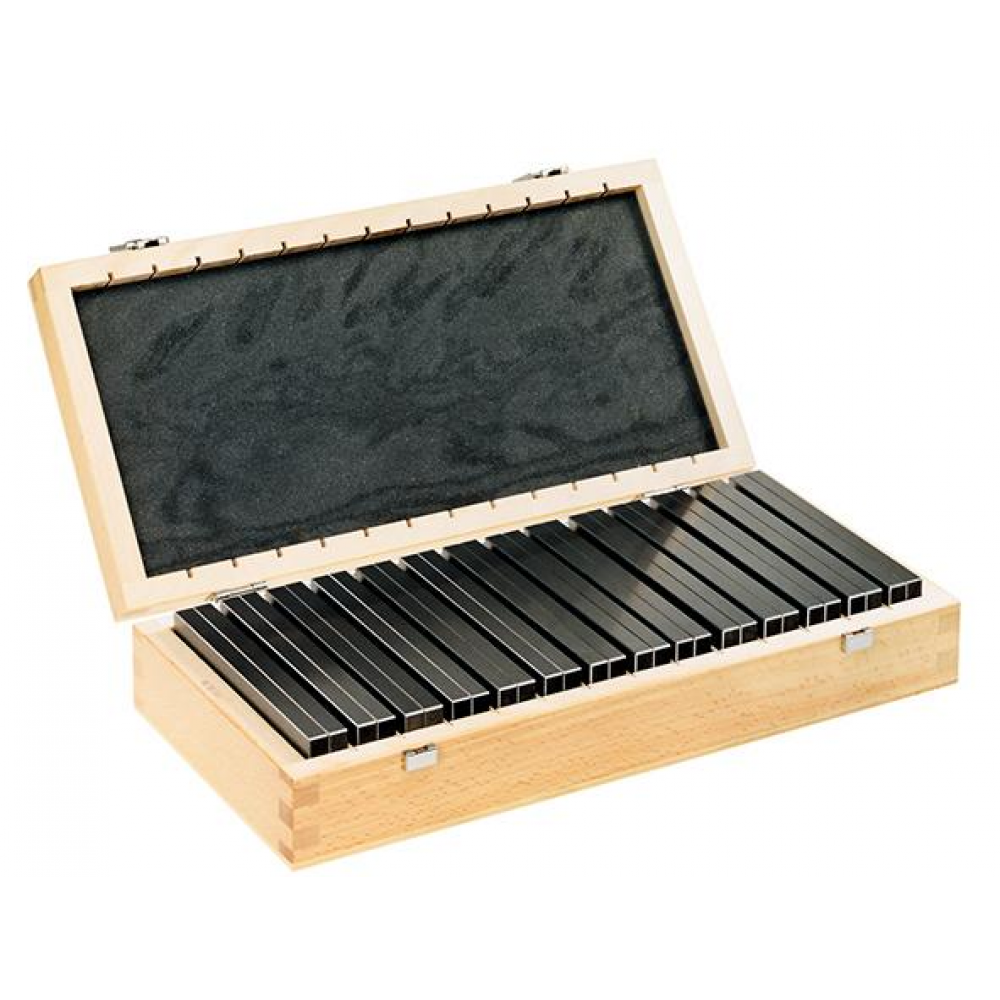

Parallelunterlagen-Satz, im Holzkasten Parallelunterlage- Nm ISO 2768 AMF
ProduktbeschreibungParallelunterlagen-Satz, im HolzkastenEinsatzgehärtet, paarweise planparallel feingeschliffenPaartoleranz für h = 0,01 mmNennmaß-Toleranz für h = ±0,2 mm nach ISO 2768mLieferumfangIm Holzkasten.Satzinhalt je 1 Paar B x H in mm 14 x 10; 16 x 10; 18 x 10; 20 x 10; 22 x 10; 24 x 10; 26 x 10; 28 x 10; 30 x 10; 32 x 10; 35 x 10; 40 x 10; 45 x 10; 50 x 10Technische DatenTechnische DatenWertBreite290,00 mmGewicht11,36 kgHöhe130,00 mmLänge150 mm | 505,00 mm | 150 mm | 505,00 mmVolumen19,04 dm³
Parallelanschlag-Paar 80x22,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 in der Höhe geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite22 mm | 175,00 mmEAN4020772074333Gewicht4,45 kgHerstellerartikelnummer74336Höhe80 mm | 64,00 mmLänge160 mm | 120,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,013 IT5 mmToleranz h70,021 mmVolumen1,34 dm³
Parallelanschlag-Paar 63x20,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, paarweise nach Paartoleranz IT 5 geschliffen und einsatzgehärtet. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke auf Maschinen-Nuten mit Toleranz H 8 abgestimmt, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite20 mm | 65,00 mmEAN4020772074326Gewicht3,14 kgHöhe63 mm | 40,00 mmLänge160 mm | 160,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,013 IT5 mmToleranz h70,021 mmVolumen0,42 dm³
Parallelanschlag-Paar 100x28,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel. Geeignet für kleinere bis mittlere Maschinen. Dicke auf Maschinen-Nuten mit Toleranz H 8 abgestimmt. Verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite28 mm | 175,00 mmEAN4020772074357Gewicht7,06 kgHöhe100 mm | 65,00 mmLänge160 mm | 120,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,015 IT5 mmToleranz h70,021 mmVolumen1,37 dm³
Parallelanschlag-Paar 50x16,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel. Geeignet für kleinere bis mittlere Maschinen. Dicke auf Maschinen-Nuten mit Toleranz H 8 abgestimmt. Verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite16 mm | 51,00 mmEAN4020772074302Gewicht2,00 kgHöhe50 mm | 33,00 mmLänge160 mm | 170,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,011 IT5 mmToleranz h70,018 mmVolumen0,29 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 10x33x150 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite10 mm | 150,00 mm | 10 mm | 150,00 mmEAN4020772370541Gewicht0,78 kgHöhe33 mm | 20,00 mm | 33 mm | 20,00 mmLänge150 mm | 35,00 mm | 150 mm | 35,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,11 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 8x26x125 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen, planparallel und winkelgerecht bearbeitet.Toleranzen:Höhe und Breite: 0,01 mmLänge nach DIN ISO 2768 - mPaartoleranz (tp) für h = IT5Technische DatenTechnische DatenWertBreite8 mm | 25,00 mm | 8 mm | 25,00 mmEAN4020772370237Gewicht0,41 kgHerstellerartikelnummer370239Höhe26 mm | 12,00 mm | 26 mm | 12,00 mmLänge125 mm | 125,00 mm | 125 mm | 125,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,04 dm³
Parallelanschlag-Paar 32x10,0x100mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite10 mm | 32,00 mmEAN4020772074272Gewicht0,50 kgHöhe32 mm | 23,00 mmLänge100 mm | 110,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,011 IT5 mmToleranz h70,015 mmVolumen0,08 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 8x26x150 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite8 mm | 150,00 mm | 8 mm | 150,00 mmEAN4020772370473Gewicht0,77 kgHöhe26 mm | 22,00 mm | 26 mm | 22,00 mmLänge150 mm | 30,00 mm | 150 mm | 30,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,10 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 12x40x125 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen, planparallel und winkelgerecht bearbeitet.Toleranz für Höhe und Breite beträgt 0,01 mm, Toleranz für Länge nach DIN ISO 2768 - m, Paartoleranz (tp) für h = IT5.Technische DatenTechnische DatenWertBreite12 mm | 125,00 mm | 12 mm | 125,00 mmEAN4020772370374Gewicht0,94 kgHöhe40 mm | 25,00 mm | 40 mm | 25,00 mmLänge125 mm | 40,00 mm | 125 mm | 40,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,13 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 5x18x100 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite5 mm | 100,00 mm | 5 mm | 100,00 mmEAN4020772370145Gewicht0,14 kgHöhe18 mm | 10,00 mm | 18 mm | 10,00 mmLänge100 mm | 19,00 mm | 100 mm | 19,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,02 dm³
Parallelunterlage-Set SP L 125mm im Holzständer AMF
ProduktbeschreibungParallelunterlagen-Satz Super-Präzision mit paarweise geschliffener, planparalleler und winkelgerechter Bearbeitung. Nennmaß-Toleranz für Höhe und Breite beträgt ±0,01 mm. Größenangaben sind stirnseitig auf den einzelnen Unterlagen aufgedruckt.LieferumfangIm Holzständer.Technische DatenTechnische DatenWertBreite240,00 mmEAN4020772075613Gewicht15,04 kgHöhe160,00 mmLänge125 mm | 350,00 mmVolumen13,44 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 6x19x100 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite6 mm | 100,00 mm | 6 mm | 100,00 mmEAN4020772370183Gewicht0,18 kgHöhe19 mm | 14,00 mm | 19 mm | 14,00 mmLänge100 mm | 20,00 mm | 100 mm | 20,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,03 dm³
Parallelanschlag-Paar 50x14,0x100mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite14 mm | 50,00 mmEAN4020772074296Gewicht1,11 kgHerstellerartikelnummer74294Höhe50 mm | 30,00 mmLänge100 mm | 100,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,011 IT5 mmToleranz h70,018 mmVolumen0,15 dm³
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 14x42x150 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und winkelgerecht bearbeitet.Die Unterlagen sind einsatzgehärtet und bieten hohe Präzision mit einer Toleranz für Höhe und Breite von 0,01 mm sowie einer Paartoleranz (tp) für h = IT5.Technische DatenTechnische DatenWertBreite14 mm | 42,00 mm | 14 mm | 42,00 mmEAN4020772370671Gewicht1,38 kgHerstellerartikelnummer370676Höhe42 mm | 28,00 mm | 42 mm | 28,00 mmLänge150 mm | 150,00 mm | 150 mm | 150,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,18 dm³
Parallelunterlagen-Satz Parallelunterlage-Set P L 150mm im Holzständer AMF
ProduktbeschreibungParallelunterlagen-Satz mit paarweise planparallel feingeschliffenen und einsatzgehärteten Unterlagen. Die Nennmaßtoleranz in der Höhe beträgt ±0,01 mm, die Paartoleranz (tp) für h entspricht IT5. Die Nennmaß-Toleranz für b erfolgt nach ISO 2768 - m.Die Auflagenhöhe reicht von 8 bis 42 mm in 1-mm-Stufung (außer 9 mm). Fehlende Abmessungen können durch Zusammenlegen der Unterlagen erreicht werden.Technische DatenTechnische DatenWertBreite240,00 mmEAN4020772371081Gewicht17,84 kgHöhe160,00 mmLänge150 mm | 350,00 mm | 150 mm | 350,00 mmVolumen13,44 dm³SatzinhaltJe 1 Paar b x h mm: 8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 3610 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 3812 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 4014 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 37, 14 x 42
Parallelunterlagen-Paar Nr. 6348PSP Parallelunterlagen Paar 10x33x125 AMF
ProduktbeschreibungParallelunterlagen-Paar Nr. 6348PSP, paarweise planparallel feingeschliffen und einsatzgehärtet. Planparallel und winkelgerecht bearbeitet mit hoher Präzision.Technische DatenTechnische DatenWertBreite10 mm | 32,00 mm | 10 mm | 32,00 mmEAN4020772370305Gewicht0,64 kgHerstellerartikelnummer370304Höhe33 mm | 20,00 mm | 33 mm | 20,00 mmLänge125 mm | 125,00 mm | 125 mm | 125,00 mmNennmaßtoleranz0,5 mmPaartoleranz0,01 mmVolumen0,08 dm³
Parallelanschlag-Paar 80x24,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 in der Höhe geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite24 mm | 160,00 mm | 24 mm | 160,00 mmEAN4020772074340Gewicht5,15 kgHöhe80 mm | 25,00 mm | 80 mm | 25,00 mmLänge160 mm | 160,00 mm | 160 mm | 160,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,013 IT5 mmToleranz h70,021 mmVolumen0,64 dm³
Parallelanschlag-Paar 63x18,0x160mm AMF
ProduktbeschreibungParallelanschlag-Paar Nr. 6350, einsatzgehärtet und paarweise nach Paartoleranz IT 5 geschliffen. Absolutes Maß nach DIN 7168 mittel, geeignet für kleinere bis mittlere Maschinen. Dicke abgestimmt auf Maschinen-Nuten mit Toleranz H 8, verwendbar als Parallel-Unterlagen für Maschinen-Nuten.Technische DatenTechnische DatenWertBreite18 mm | 65,00 mmEAN4020772074319Gewicht2,86 kgHerstellerartikelnummer74310Höhe63 mm | 36,00 mmLänge160 mm | 160,00 mmNennmaßtoleranz0,3 DIN 7168 mmPaartoleranz0,013 IT5 mmToleranz h70,018 mmVolumen0,37 dm³
