Körnerspitzen
Körnersp. mitl. 614-00Gr.102 MK 2 Röhm
ProduktbeschreibungMitlaufende Körnerspitze Nr. 614-00 Flex mit einfachem und schnellem Auswechseln der Zentriereinsätze. Der Körper ist gehärtet und geschliffen.LieferumfangMit allen Einsätzen und Aushebern, im Holzkasten.Technische DatenTechnische DatenWertAuskraglänge45 mmBreite154,00 mmDurchmesser Bolzen20 mmEAN4019208017280Gewicht0,94 kgHöhe58,00 mmKegelschaftMK 2Länge110,00 mmmax. Drehzahl7000 U/minmax. Rundlaufabweichung0,01 mmSchaft-Ø17,78 mmVolumen0,98 dm³Werkstückgewicht max. in kg40Ø43 mm
Zentrierspitze Pro, mitlaufend, mit Zylinderschaft Körnerspitze K106HZA 25mm RÖHM
ProduktbeschreibungZentrierspitze Pro, mitlaufend mit Zylinderschaft. Ausgestattet mit 3-fach Lagerung für hohe axiale und radiale Belastung sowie Lebensdauerschmierung für minimalen Wartungsaufwand. Maximale Rundlaufabweichung von 0,005 mm sorgt für höchste Präzision. Körper gehärtet und geschliffen, mit Spitzenwinkel 60°.Technische DatenTechnische DatenWertAuskraglänge76,8 mmBreite185,00 mmDurchmesser Bolzen25 mmEAN4019208369037Gewicht1,12 kgHerstellerartikelnummer1316055Höhe70,00 mmLänge68,00 mmLänge (Sift/Zapfen)30,5 mmmax. Drehzahl5000 min-1Schaft-Ø25 mmVolumen0,88 dm³Ø48,5 mm

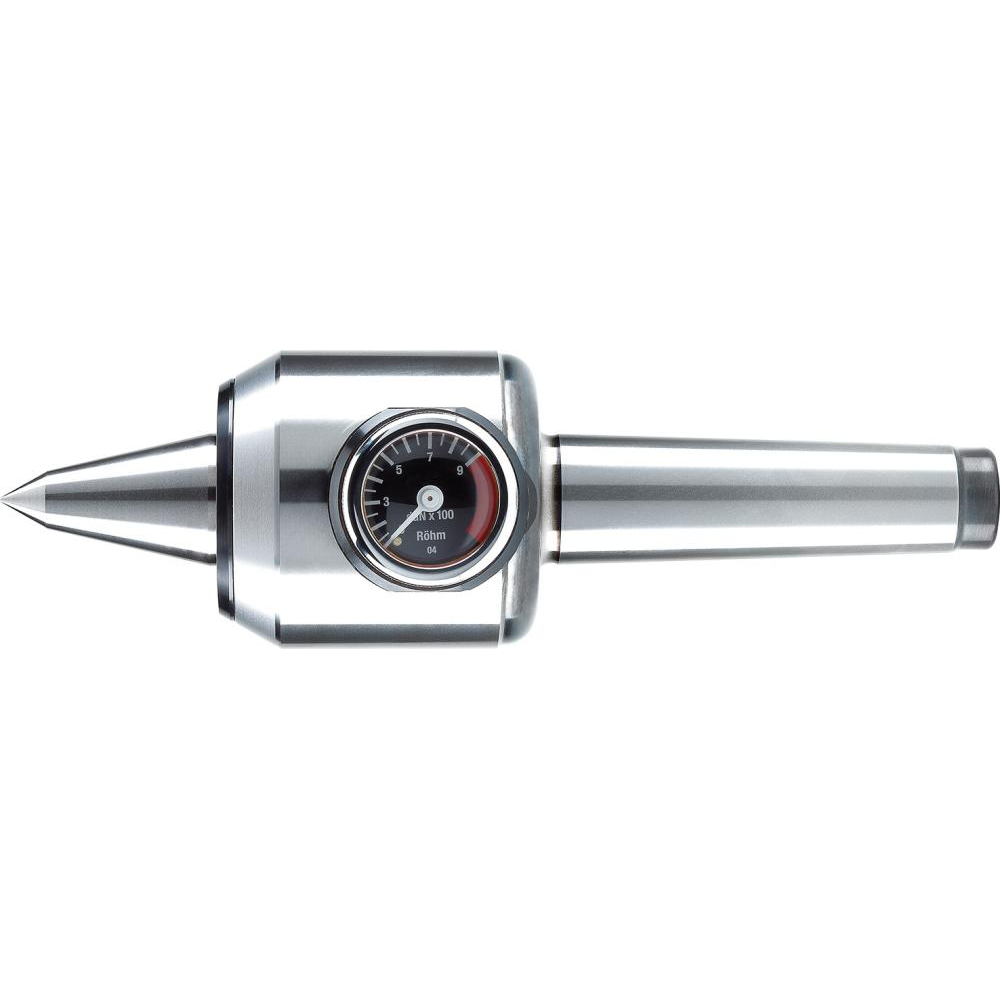

Körnersp. mitl.652-20ACVLGr. 503 MK 3 Röhm
ProduktbeschreibungMitlaufende Körnerspitze Nr. 652 AC-VL mit Manometer (daN) und verlängerter Laufspitze. Spitzenwinkel 60°. Druckausgleich erfolgt über Tellerfedern. Laufspitze schaftgelagert. Körper gehärtet und geschliffen. Besonders geeignet als Gegenspitze zu Stirnseiten-Mitnehmern, zum Bestimmen und Konstanthalten der Spannkraft, zum Spannen langer, schlanker Werkstücke, um ein Durchbiegen zu vermeiden.Technische DatenTechnische DatenWertAbgesetzter-Ø11 mmAuskraglänge120 mmBreite102,00 mmDurchmesser Bolzen25 mmGewicht2,13 kgHöhe98,00 mmKegelschaftMK 3Länge290,00 mmLänge (Sift/Zapfen)46,5 mmmax. axiale Spannkraft550 daNmax. Drehzahl4000 min-1max. Rundlaufabweichung0,01 mmSchaft-Ø23,825 mmVolumen2,90 dm³Werkstückgewicht max. in kg260Ø64 mm

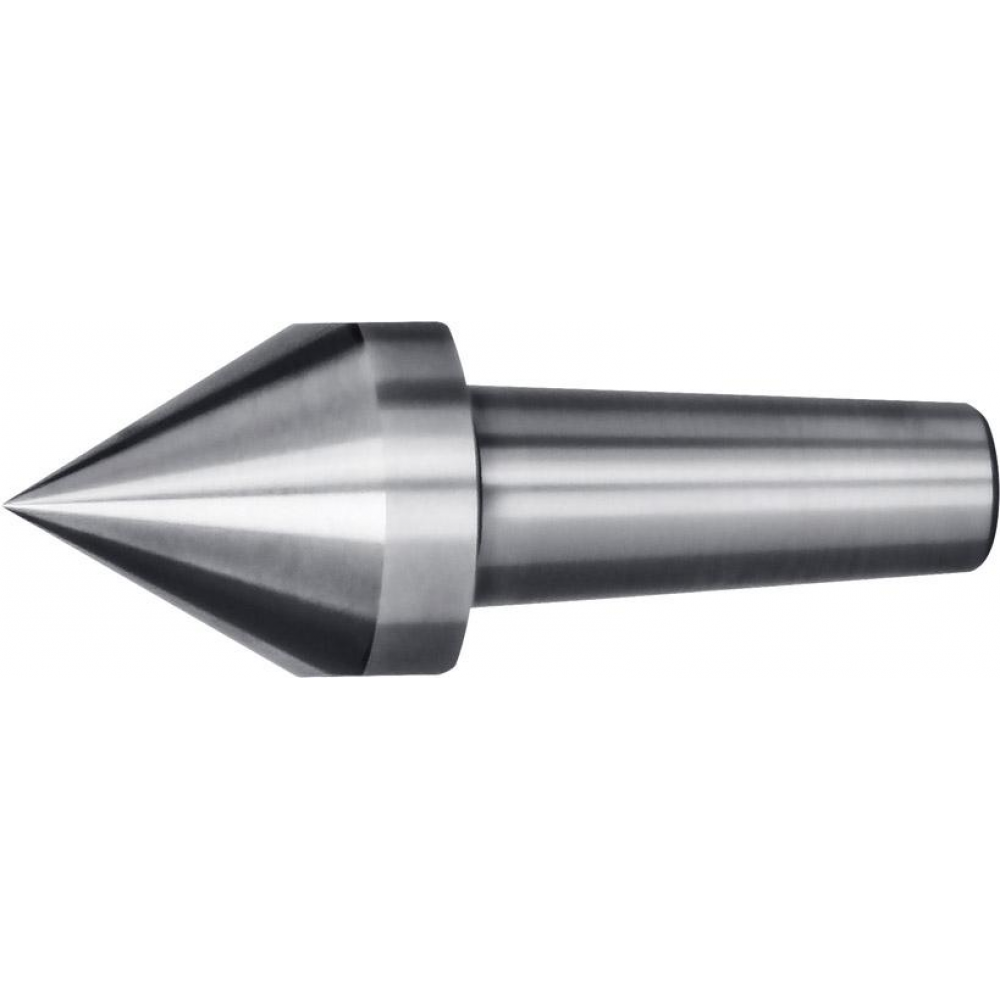

Spitzkörner groß für Drehbankspitzen 12mmCONZELLA
ProduktbeschreibungAuswechselbare Einsätze - Spitzkörner, groß für Drehbankspitzen mit 12 mm Schaft-Ø.Technische DatenTechnische DatenWertAuskraglänge23 mmBreite70,00 mmEAN4260141240628Gewicht0,04 kgHöhe10,00 mmLänge120,00 mmSchaft-Ø12 mmVolumen0,08 dm³Ø17 mm

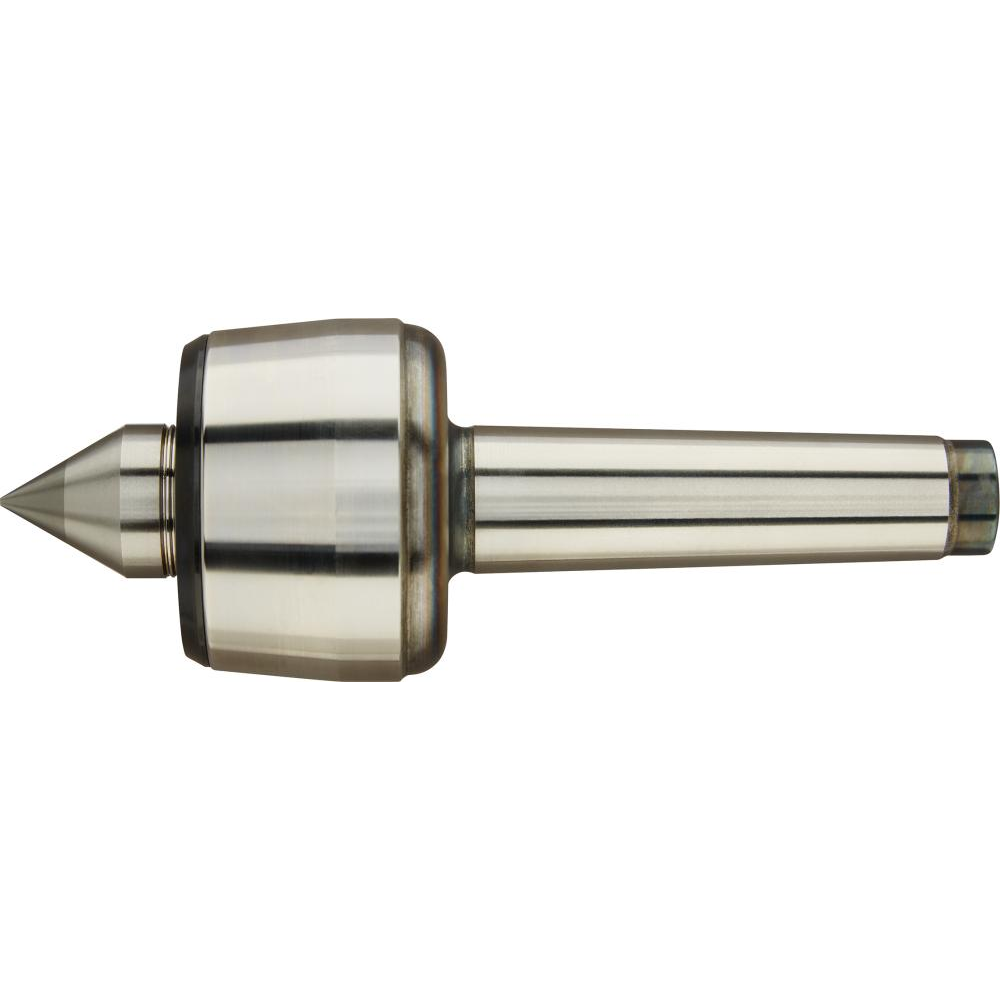

Zentrierspitze, mitlaufend PRO HM Körnerspitze Gr.104 MK 3 RÖHM
ProduktbeschreibungZentrierspitze, mitlaufend – PRO HM zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen. Die Laufspitze verfügt über einen verschleißfesten Hartmetalleinsatz für höchste Lebensdauer und Verschleißfestigkeit. Durch die 3-fach Lagerung wird eine hohe Rundlaufgenauigkeit und Stabilität gewährleistet.Maximale Rundlaufgenauigkeit 0,005 mm für höchste PräzisionKörper gehärtet und geschliffenSpitzenwinkel 60°Technische DatenTechnische DatenWertAuskraglänge70,5 mmBreite70,00 mmDrehzahl max.6300 min-1Durchmesser Bolzen22 mmGewicht0,79 kgHM-Ø11 mmHöhe65,00 mmKegelschaftMK 3Länge180,00 mmLänge (Sift/Zapfen)27 mmmax. Rundlaufgenauigkeit0,005 mmmax. Werkstückgewicht240 kgSchaft-Ø23,825 mmVolumen0,82 dm³Ø48,5 mm

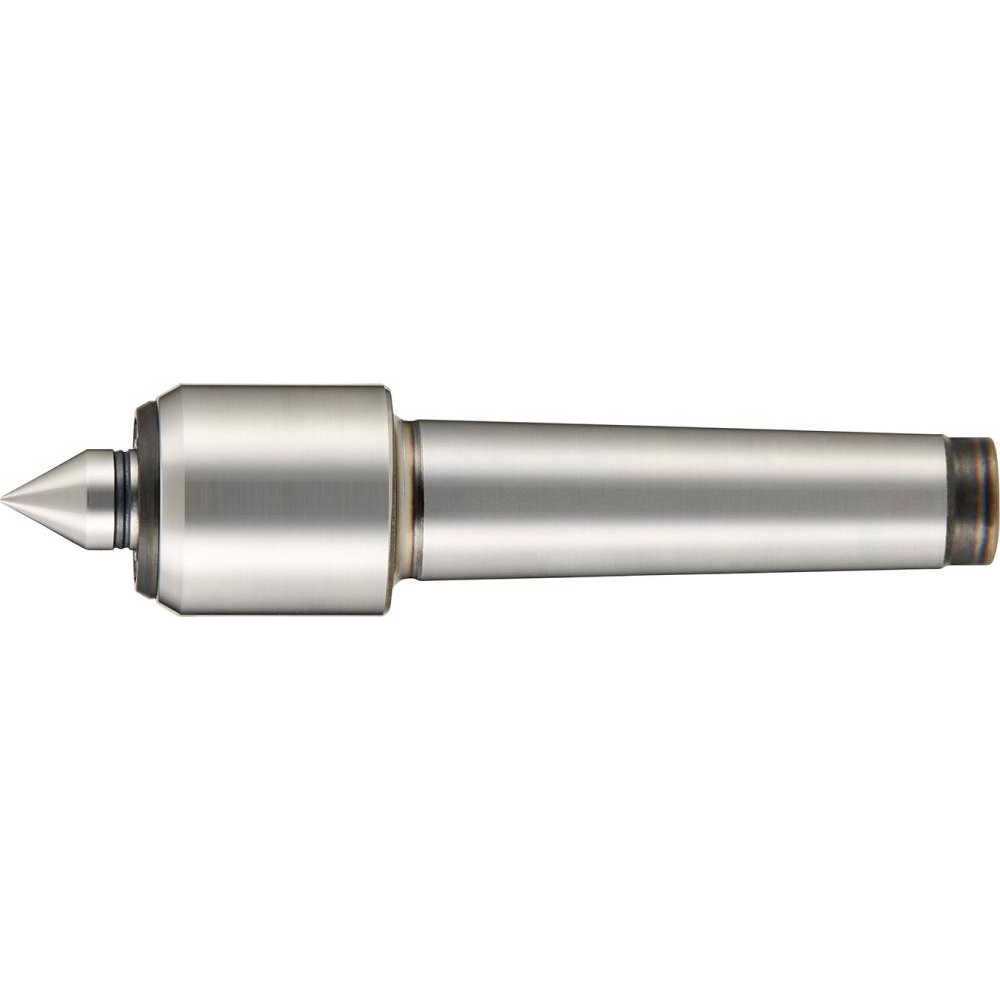

Zentrierspitze Slim, mitlaufend, kleiner Gehäusedurchmesser Körnersp. mitl. Gr.08 MK 4 Röhm
ProduktbeschreibungZentrierspitze Slim, mitlaufend, besonders geeignet bei beengtem Arbeitsraum zwischen Zentrierspitze und Werkstück. Kompakte Bauweise mit kleinstem Gehäusedurchmesser für vergrößerten Arbeitsraum und bessere Werkstückzugänglichkeit. Höchste Steifigkeit bei hohen Drehzahlen durch kompakte Bauweise. Maximale Rundlaufabweichung 0,005 mm für höchste Präzision. Körper gehärtet und geschliffen. Spitzenwinkel 60°.Technische DatenTechnische DatenWertAuskraglänge75,5 mmBreite60,00 mmDurchmesser Bolzen20 mmEAN4019208000169Gewicht1,03 kgHöhe55,00 mmKegelschaftMK 4Länge200,00 mmLänge (Sift/Zapfen)25 mmmax. Drehzahl6300 min-1Schaft-Ø31,267 mmVolumen0,66 dm³Werkstückgewicht max. in kg800Ø42 mm

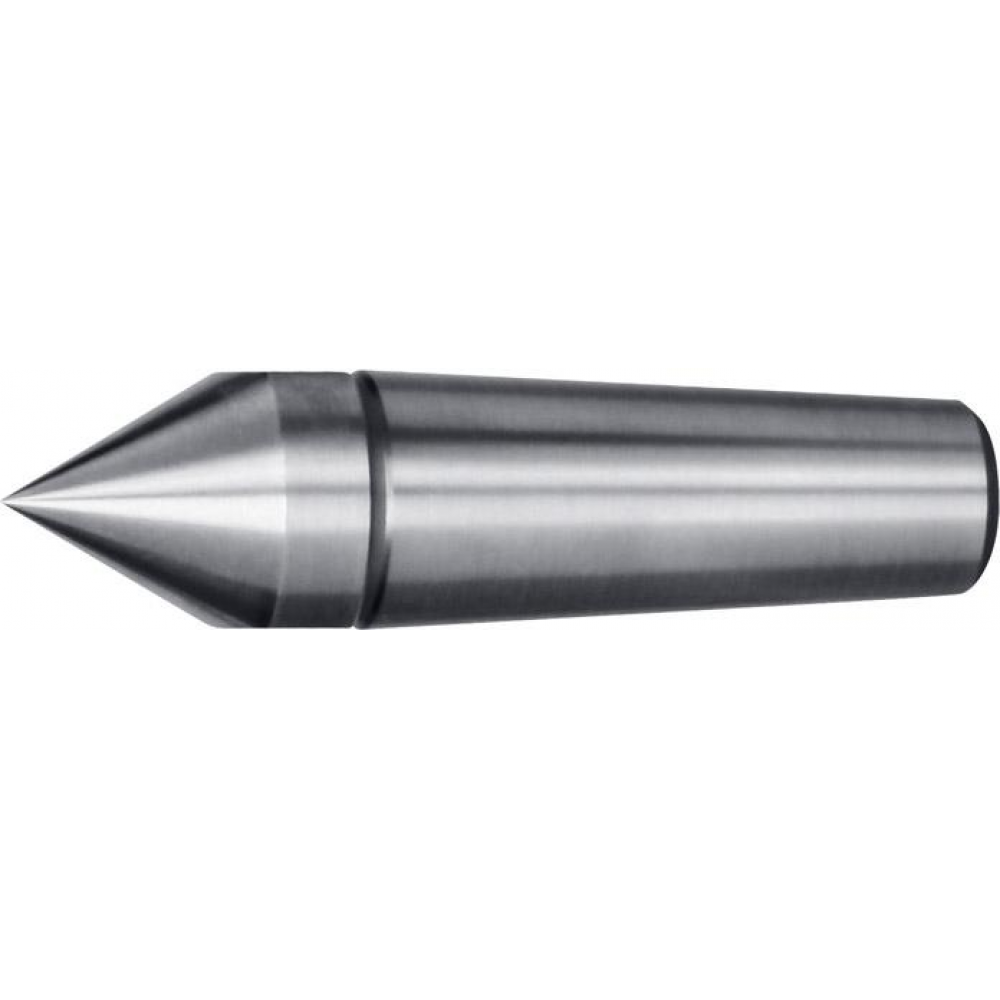

Spitzkörner für Drehbankspitzen 18mmCONZELLA
ProduktbeschreibungAuswechselbare Einsätze - Spitzkörner für Drehbankspitzen mit einem Schaft-Ø von 18 mm.Technische DatenTechnische DatenWertAuskraglänge27 mmBreite100,00 mmEAN4260141240741Gewicht0,11 kgHöhe22,00 mmLänge70,00 mmSchaft-Ø18 mmVolumen0,15 dm³Ø22 mm

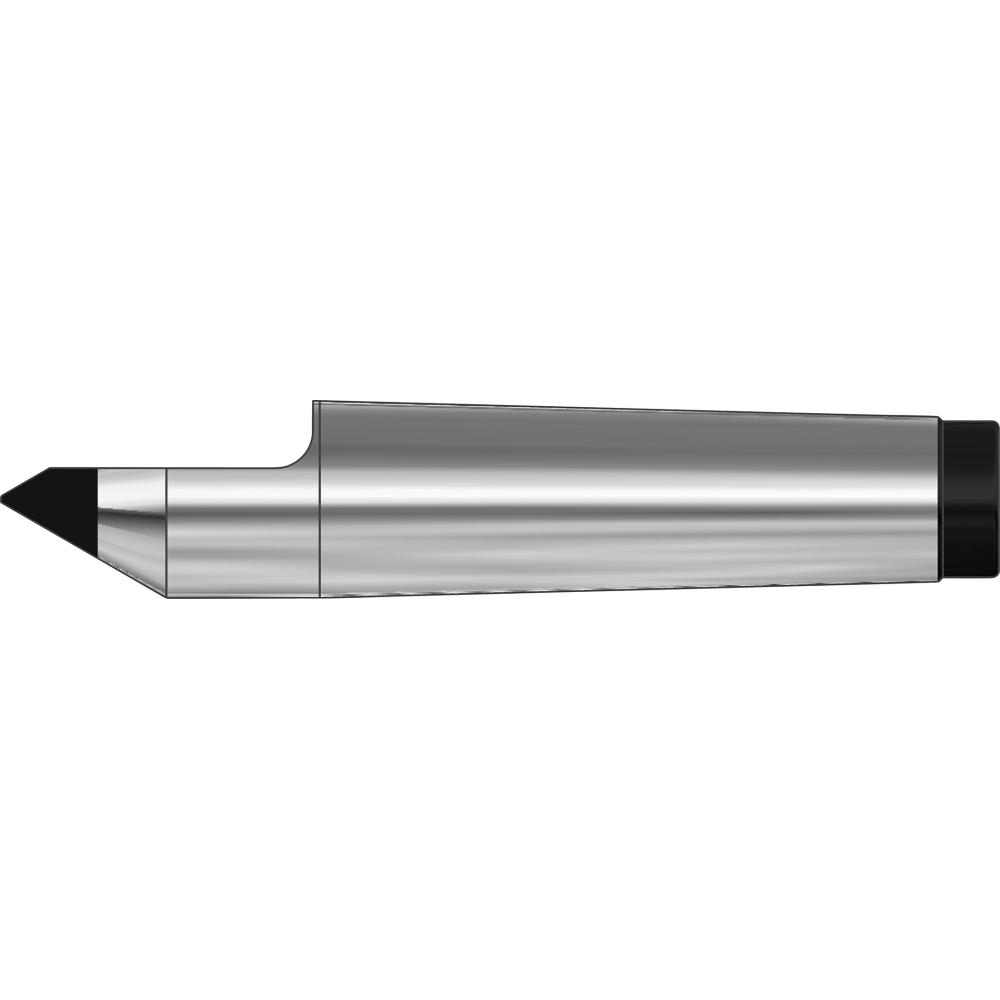

Zentrierspitze, fest, halbe HM-Spitze Körnersp. halb MK 2 Röhm
ProduktbeschreibungZentrierspitze, fest, mit Hartmetalleinsatz und halber HM-Spitze Typ 670. Körper und Kegel sind geschliffen, nach DIN 806 gefertigt. Die Körnerspitze bietet eine Rundlaufgenauigkeit von 5 µm und ist für hohe Belastungen geeignet.Technische DatenTechnische DatenWertAbgesetzte Länge30 mmAuskraglänge36 mmBreite140,00 mmEAN4019208012858Gewicht0,19 kgHöhe50,00 mmKegelschaftMK 2Länge55,00 mmSchaft-Ø17,78 mmSpitzenbreite7 mmVolumen0,39 dm³Ø18 mm
Körnersp. mitl. 614-00Gr.108 MK 4 Röhm
ProduktbeschreibungMitlaufende Körnerspitze Nr. 614-00 Flex mit gehärtetem und geschliffenem Körper. Einfaches und schnelles Auswechseln der Zentriereinsätze.LieferumfangMit allen Einsätzen und Aushebern, im Holzkasten.Technische DatenTechnische DatenWertAuskraglänge67 mmBreite160,00 mmDurchmesser Bolzen32 mmEAN4019208017310Gewicht3,82 kgHöhe85,00 mmKegelschaftMK 4Länge235,00 mmmax. Drehzahl3800 U/minmax. Rundlaufabweichung0,01 mmSchaft-Ø31,267 mmVolumen3,20 dm³Werkstückgewicht max. in kg250Ø68,5 mm
Zentrierspitze, mitlaufend PRO HM Körnerspitze Gr.114 MK 6 RÖHM
ProduktbeschreibungZentrierspitze, mitlaufend – PRO HM zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen. Die Laufspitze verfügt über einen verschleißfesten Hartmetalleinsatz für höchste Lebensdauer und Verschleißfestigkeit. Hohe Rundlaufgenauigkeit und Stabilität werden durch 3-fach Lagerung gewährleistet. Der Körper ist gehärtet und geschliffen, der Spitzenwinkel beträgt 60°.Technische DatenTechnische DatenWertAuskraglänge152 mmBreite150,00 mmDrehzahl max.2600 min-1Durchmesser Bolzen50 mmEAN4019208059570Gewicht9,50 kgHM-Ø18 mmHöhe150,00 mmKegelschaftMK 6Länge390,00 mmLänge (Sift/Zapfen)57 mmmax. Rundlaufgenauigkeit0,01 mmmax. Werkstückgewicht1800 kgSchaft-Ø63,348 mmVolumen8,78 dm³Ø102,5 mm
Körnersp. fest halbMK 4 HM-Spitze Röhm
ProduktbeschreibungZentrierspitze, fest mit halber HM-Spitze und Hartmetalleinsatz. Typ 670 mit geschliffenem Körper und Kegel, DIN 806 konform. Hohe Rundlaufgenauigkeit von 5 µm für hohe Belastungen.Technische DatenTechnische DatenWertAbgesetzte Länge50 mmAuskraglänge57,5 mmBreite30,00 mmEAN4019208012827Gewicht0,73 kgHöhe30,00 mmKegelschaftMK 4Länge175,00 mmSchaft-Ø31,267 mmSpitzenbreite14 mmVolumen0,16 dm³Ø31,6 mm

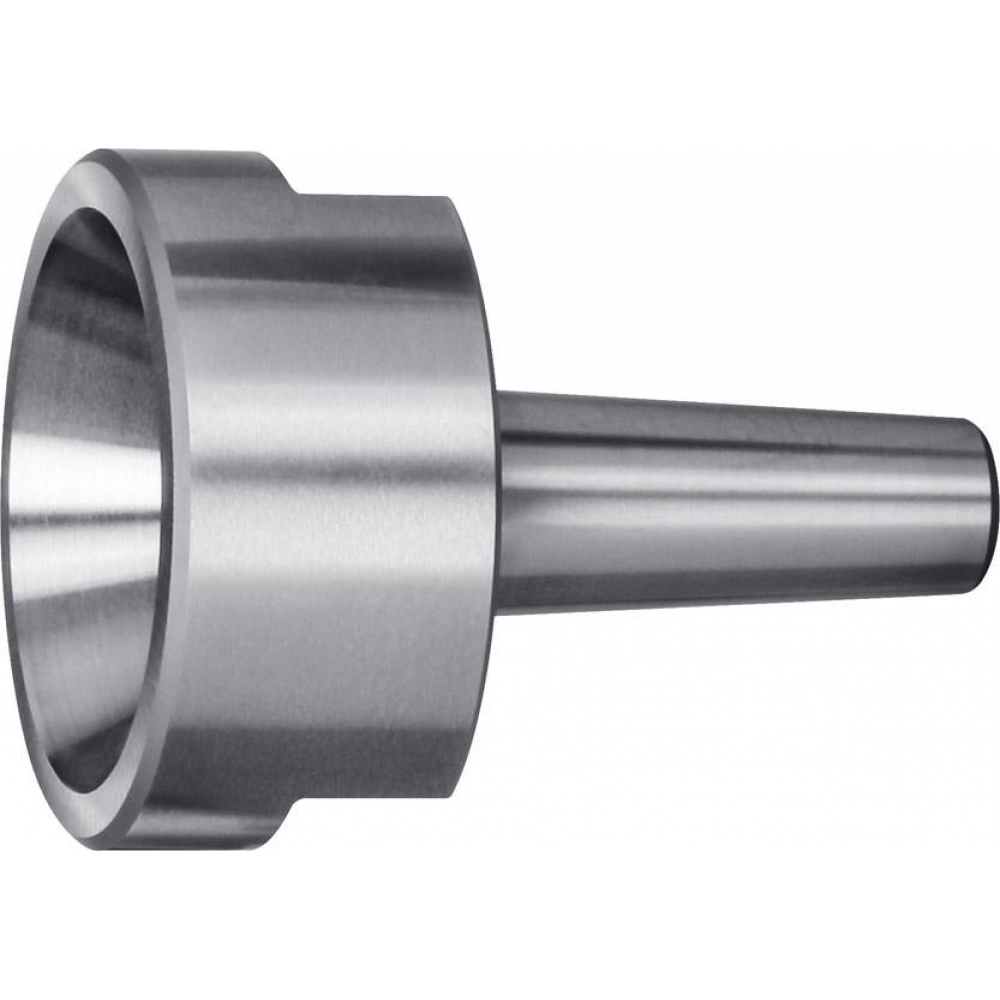

Hohlkegel für Drehbankspitzen 12mmCONZELLA
ProduktbeschreibungAuswechselbare Einsätze - Hohlkegel für Drehbankspitzen mit Schaft-Ø 12 mm.Technische DatenTechnische DatenWertAuskraglänge17 mmBreite100,00 mmEAN4260141240642Gewicht0,07 kgHöhe30,00 mmLänge70,00 mmSchaft-Ø12 mmVolumen0,21 dm³Ø10–20 mm

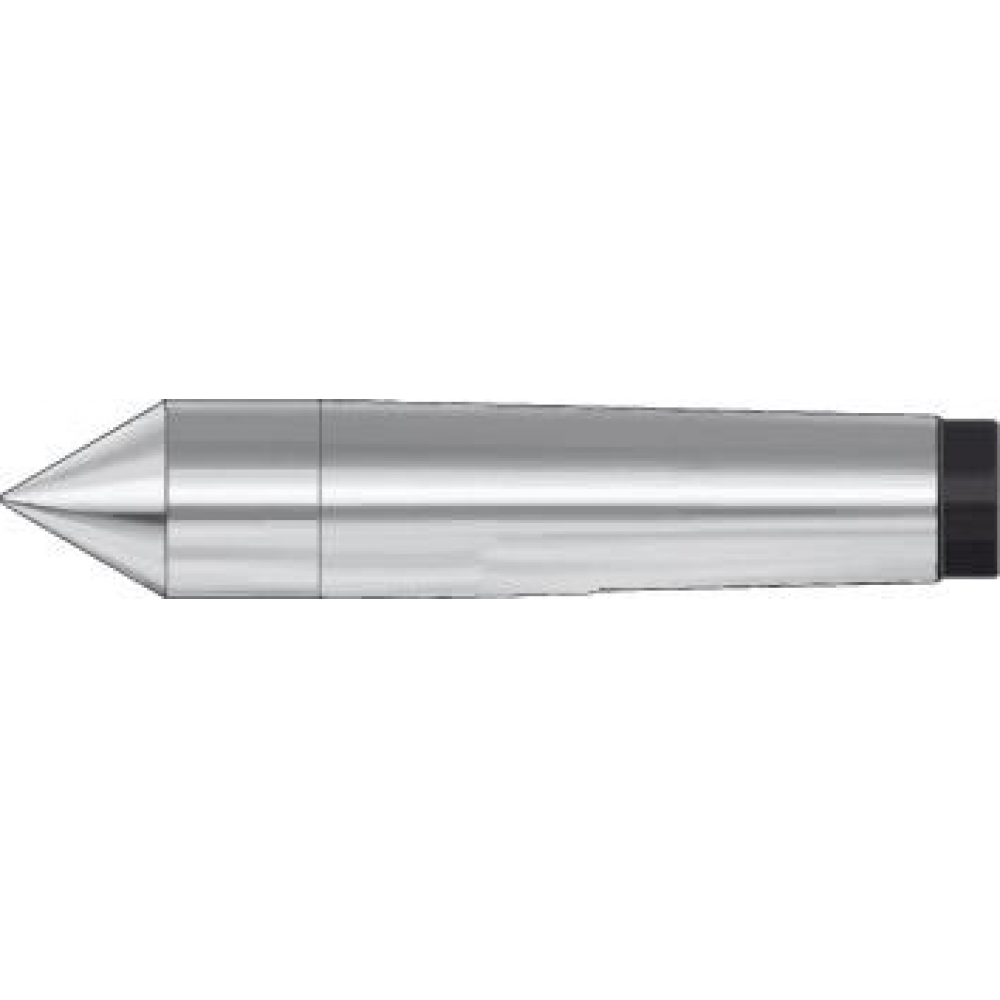

Zentrierspitze, fest Körnersp. MK 4 Röhm
ProduktbeschreibungZentrierspitze, fest zum Gegenspannen von Werkstücken auf Drehmaschinen mit Reitstocklagerung und auf Schleifmaschinen. Hohe Verschleißfestigkeit durch Werkzeugstahl bzw. Hartmetalleinsatz. Hohe Belastbarkeit und Steifigkeit, da Spitzen aus einem Stück gefertigt. Zentrierspitze gehärtet und geschliffen.Hinweis: Ausführungen mit Rundlaufgenauigkeiten von 0,003 mm oder genauer auf Anfrage lieferbar.Technische DatenTechnische DatenWertAuskraglänge57,5 mmBreite70,00 mmEAN4019208001043Gesamtlänge160 mmGewicht0,84 kgHöhe70,00 mmKegelschaftMK 4Länge185,00 mmSchaft-Ø31,267 mmVolumen0,91 dm³Ø31,6 mm

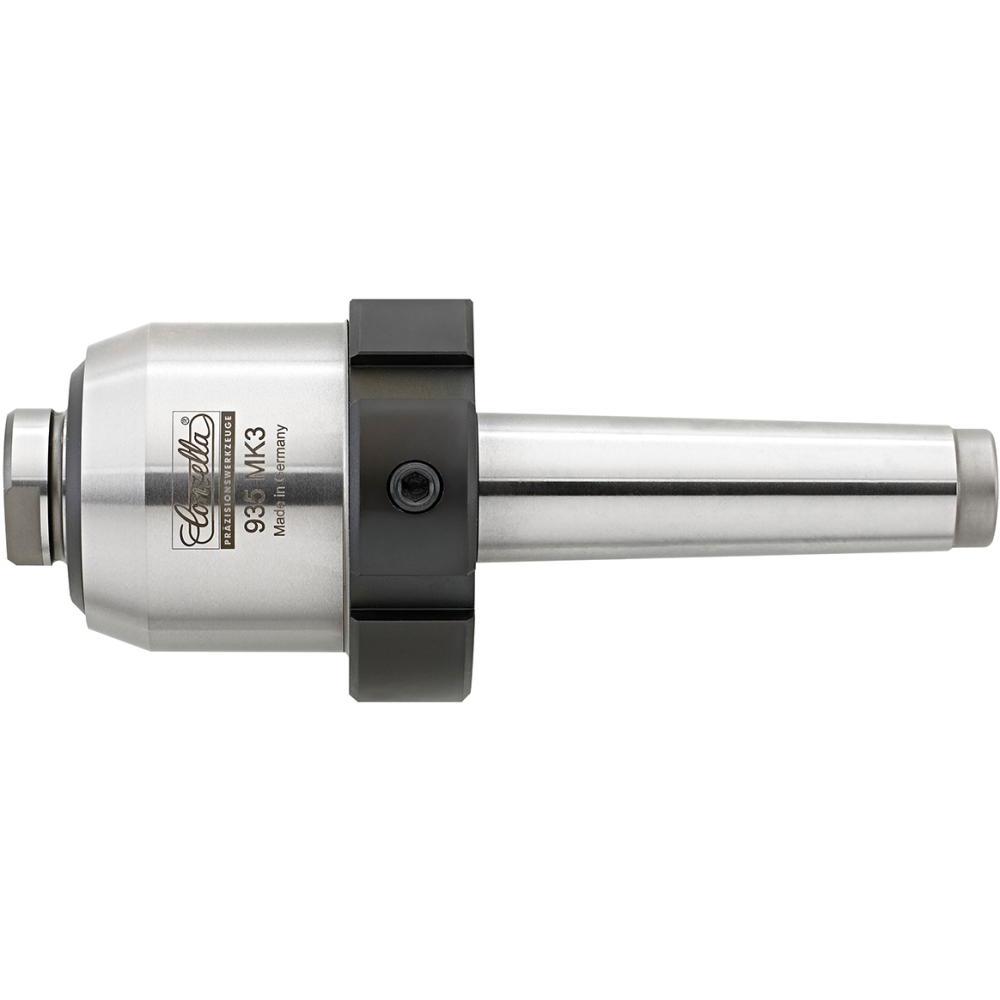

Drehbankspitze Hochleistung mitlaufendMK4 mit AbdrückmutterCONZELLA
ProduktbeschreibungKörnerspitze mit auswechselbarer Spitze, mitlaufend. Gehärtet und geschliffen für hohe Rundlaufgenauigkeit. Wellendichtring verhindert das Eindringen von Schmutz und ist lebensdauergeschmiert. Auswechselbare Einsätze bieten maximale Flexibilität. Geeignet für CNC-Maschinen mit hohen Drehzahlen und auch für Schleifanwendungen mit Zusatzdichtung.Technische DatenTechnische DatenWertAbdrückgewindeM62 x 1,5Auskraglänge80 mmBreite105,00 mmDurchmesser Bolzen28 mmGewicht2,28 kgHöhe95,00 mmKegelschaftMK 4L263 mmLänge270,00 mmLängen (Sift/Zapfen)10 mmmax. Drehzahl10000 min-1max. Rundlaufgenauigkeit0,005 mmmax. Werkstückgewicht400 kgSchaft-Ø31,27 mmVolumen2,69 dm³HerstellerConzella Präzisionswerkzeuge GmbH

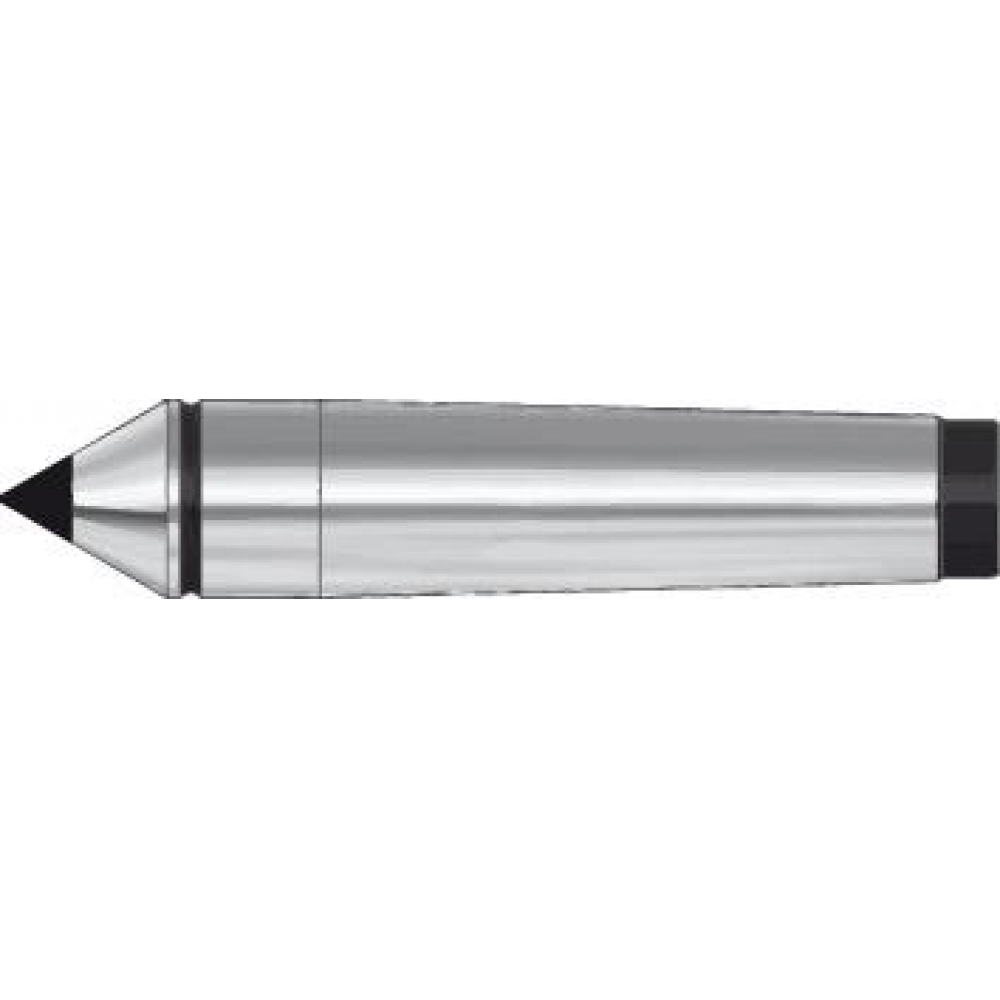

Zentrierspitze, fest, HM Körnersp. MK 2 HM-Spitze Röhm
ProduktbeschreibungZentrierspitze, fest, HM mit voller Spitze vom Typ 667. Körper und Kegel sind geschliffen und verfügen über einen Hartmetalleinsatz sowie eine Nachschleifrille. Die Körnerspitze entspricht der DIN 806 und bietet eine Rundlaufgenauigkeit von 0,005 mm, geeignet für hohe Belastungen.Technische DatenTechnische DatenWertAuskraglänge36 mmBreite110,00 mmEAN4019208003078Gesamtlänge100 mmGewicht0,16 kgHöhe20,00 mmKegelschaftMK 2Länge20,00 mmSchaft-Ø17,78 mmVolumen0,04 dm³Ø18 mm

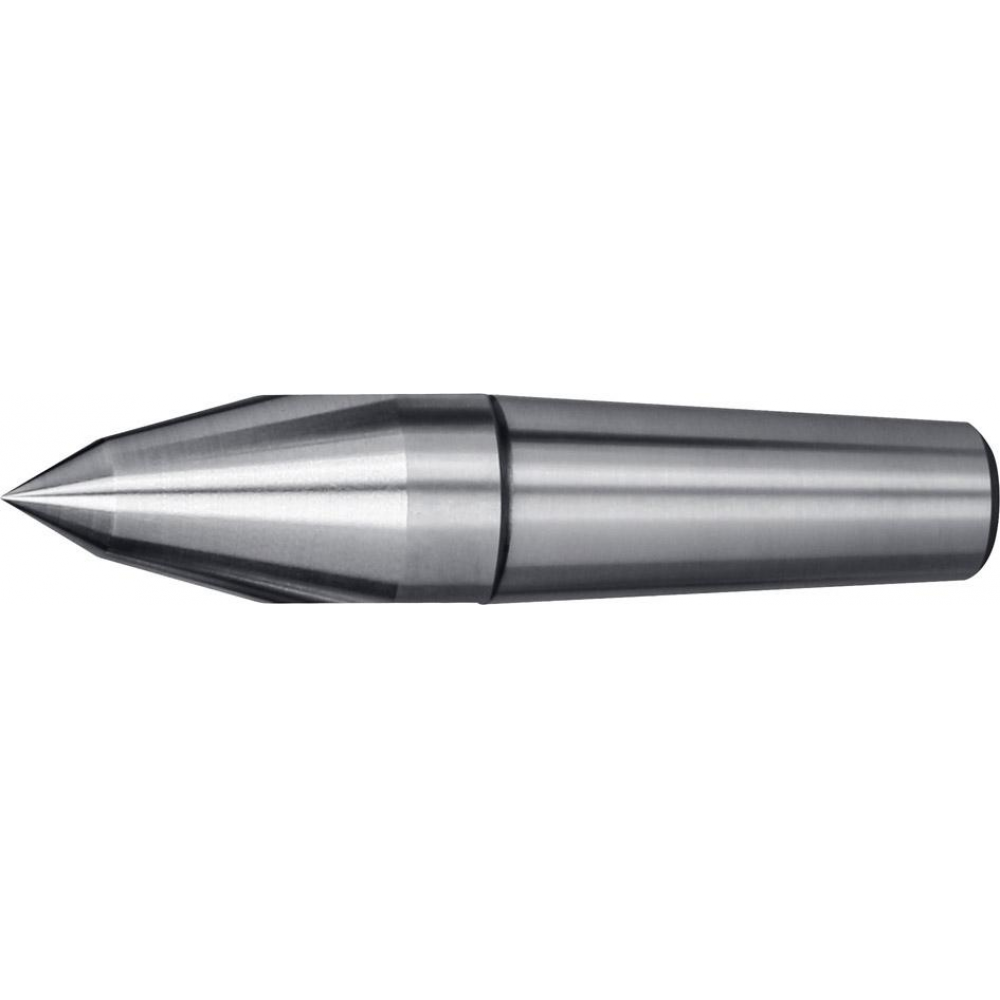

Kopierkörner für Drehbankspitzen 12mmCONZELLA
ProduktbeschreibungKopierkörner für Drehbankspitzen mit auswechselbaren Einsätzen. Ideal für präzises Arbeiten an Drehmaschinen.Technische DatenTechnische DatenWertAuskraglänge32 mmBreite70,00 mmGewicht0,05 kgHöhe10,00 mmLänge120,00 mmSchaft-Ø12 mmVolumen0,08 dm³Ø4–14 mm
Kopierkörner Drehbankspitzen 18mmCONZELLA
ProduktbeschreibungAuswechselbare Einsätze - Kopierkörner für Drehbankspitzen mit einem Schaft-Ø von 18 mm.Technische DatenTechnische DatenWertAuskraglänge43 mmBreite25,00 mmEAN4260141240796Gewicht0,13 kgHöhe25,00 mmLänge100,00 mmSchaft-Ø18 mmVolumen0,06 dm³Ø8–22 mm

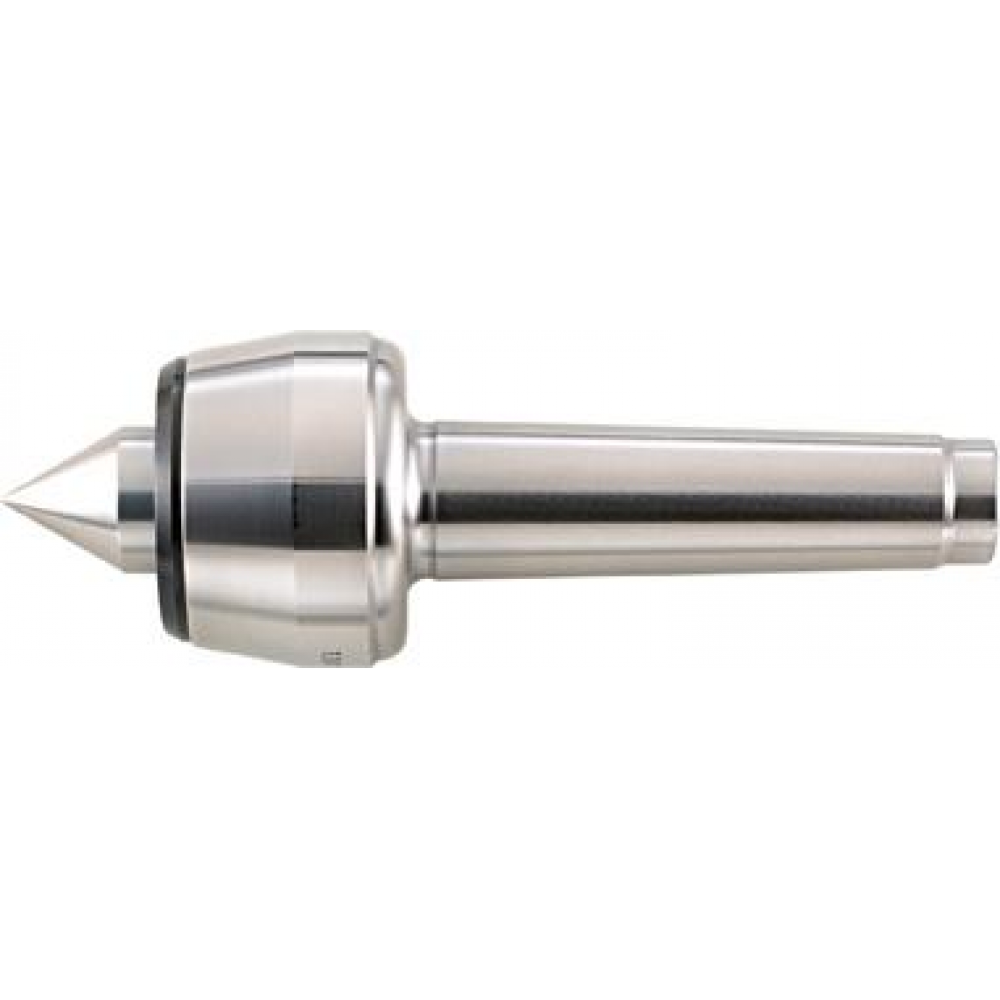

Körnersp. mitl. MK 1 FORUM
ProduktbeschreibungKörnerspitze, mitlaufend mit einem Spitzenwinkel von 60°. Körper und Laufspitze sind gehärtet. Geeignet zur Bearbeitung kleiner und kleinster Teile auf größeren Drehmaschinen.Technische DatenTechnische DatenWertAuskraglänge60,5 mmBreite60,00 mmDurchmesser Bolzen15 mmGewicht0,33 kgHöhe55,00 mmKegelschaftMK 1Länge148,00 mmLänge (Sift/Zapfen)17 mmMarkennameFORUMmax. Drehzahl7000 min-1max. Rundlaufabweichung0,005 mmSchaft-Ø12,065 mmVolumen0,49 dm³Werkstückgewicht max. in kg100Ø36 mmHerstellerEinkaufsbüro Deutscher Eisenhändler GmbH
Zentrierspitze Slim, mitlaufend, kleiner Gehäusedurchmesser Körnersp. mitl. Gr.04 MK 3 Röhm
ProduktbeschreibungZentrierspitze Slim, mitlaufend mit kleinem Gehäusedurchmesser, ideal zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen. Besonders geeignet bei beengtem Arbeitsraum zwischen Zentrierspitze und Werkstück.Kompakte Bauweise mit kleinstem GehäusedurchmesserVergrößerter Arbeitsraum und bessere WerkstückzugänglichkeitHöchste Steifigkeit bei hohen DrehzahlenMaximale Rundlaufabweichung 0,005 mm für höchste PräzisionKörper gehärtet und geschliffenSpitzenwinkel 60°Technische DatenTechnische DatenWertAuskraglänge62 mmBreite160,00 mmDurchmesser Bolzen15 mmEAN4019208000145Gewicht0,51 kgHöhe40,00 mmKegelschaftMK 3Länge45,00 mmLänge (Sift/Zapfen)18 mmmax. Drehzahl7000 min-1Schaft-Ø23,825 mmVolumen0,29 dm³Werkstückgewicht max. in kg400Ø34 mm

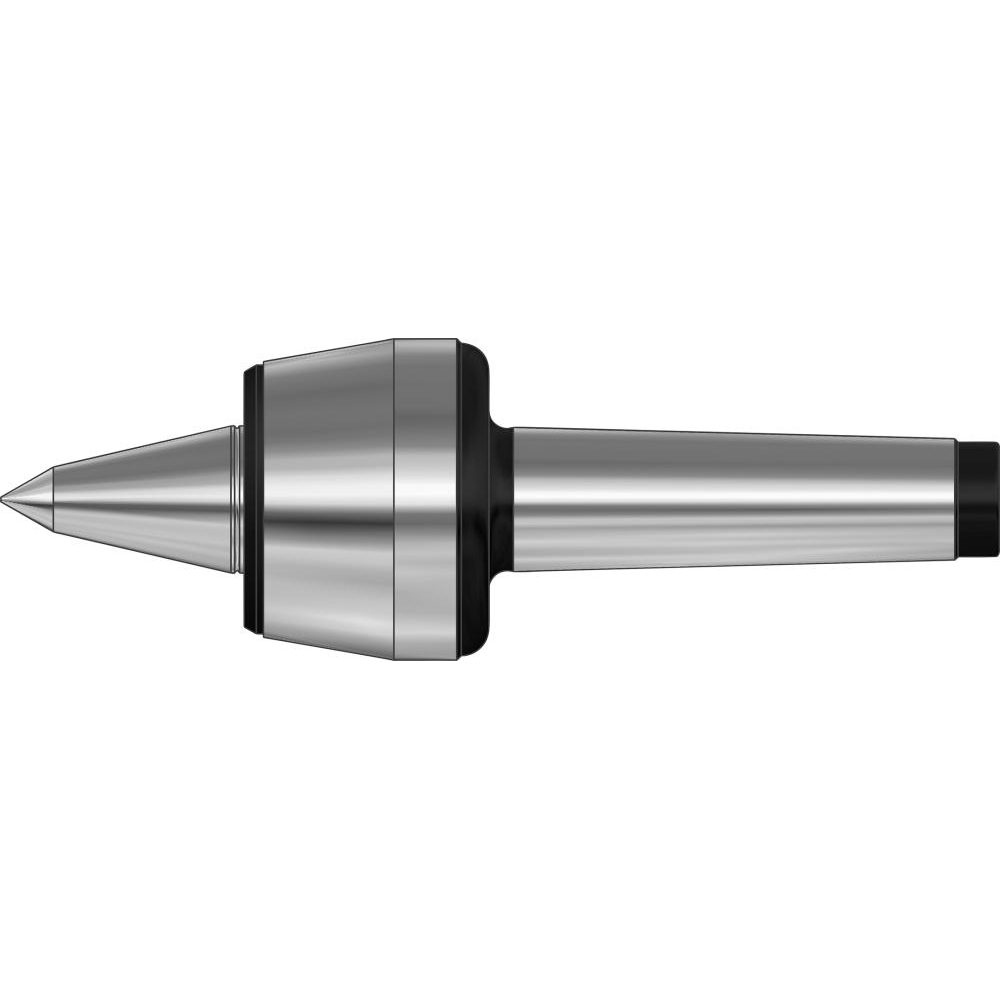

Zentrierspitze Pro, mitlaufend, verlängerte Laufspitze Körnerspitze 604HVL Gr.110 MK 5 RÖHM
ProduktbeschreibungZentrierspitze Pro, mitlaufend mit verlängerter Laufspitze zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen. Besonders geeignet bei beengtem Arbeitsraum zwischen Zentrierspitze und Werkstück. Allround-Zentrierspitze mit verlängerter Laufspitze für vergrößerten Arbeitsraum und bessere Werkstückzugänglichkeit.Hohe Rundlaufgenauigkeit und Stabilität durch 3-fach Lagerung. Maximale Rundlaufabweichung 0,005 mm für höchste Präzision. Körper gehärtet und geschliffen. Spitzenwinkel 60°.Technische DatenTechnische DatenWertAbstand Halter8,5 mmAuskraglänge143,5 mmBreite100,00 mmDurchmesser Bolzen40 mmDurchmesser Kopf16 mmGewicht4,51 kgHöhe100,00 mmKegelschaftMK 5Länge290,00 mmLänge (Sift/Zapfen)65 mmmax. Drehzahl3000 min-1Schaft-Ø44,399 mmVolumen2,90 dm³Werkstückgewicht max.1200 kgØ88,5 mm
Drehbankspitze Hochleistung mitlaufendMK5 mit AbdrückmutterCONZELLA
ProduktbeschreibungKörnerspitze mit auswechselbarer Spitze, mitlaufend. Gehärtet und geschliffen für hohe Rundlaufgenauigkeit. Wellendichtring verhindert das Eindringen von Schmutz und ist lebensdauergeschmiert. Auswechselbare Einsätze bieten maximale Flexibilität. Geeignet für CNC-Maschinen mit hohen Drehzahlen und auch für Schleifanwendungen mit Zusatzdichtung.Technische DatenTechnische DatenWertAbdrückgewindeM74 x 1,5Auskraglänge103 mmBreite125,00 mmDurchmesser Bolzen35 mmGewicht4,44 kgHöhe110,00 mmKegelschaftMK 5L282 mmLänge310,00 mmLängen (Sift/Zapfen)14 mmmax. Drehzahl8000 min-1max. Rundlaufgenauigkeit0,005 mmmax. Werkstückgewicht800 kgSchaft-Ø44,4 mmVolumen4,26 dm³HerstellerConzella Präzisionswerkzeuge GmbH
Körnersp. fest MK 4 HM-Spitze Röhm
ProduktbeschreibungZentrierspitze, fest mit Hartmetalleinsatz und Nachschleifrille, Typ 667, volle Spitze. Körper und Kegel geschliffen für hohe Belastungen. Rundlaufgenauigkeit von 0,005 mm gemäß DIN 806.Technische DatenTechnische DatenWertAuskraglänge57,5 mmBreite35,00 mmEAN4019208003092Gesamtlänge160 mmGewicht0,78 kgHöhe35,00 mmKegelschaftMK 4Länge190,00 mmSchaft-Ø31,267 mmVolumen0,23 dm³Ø31,6 mm
Zentrierspitze, fest, halbe HM-Spitze Körnersp. halb MK 3 Röhm
ProduktbeschreibungZentrierspitze, fest, mit Hartmetalleinsatz für hohe Belastungen. Typ 670, halbe Spitze, Körper und Kegel geschliffen, DIN 806 konform mit Rundlaufgenauigkeit von 5 µm.Technische DatenTechnische DatenWertAbgesetzte Länge38 mmAuskraglänge44 mmBreite30,00 mmGewicht0,33 kgHöhe30,00 mmKegelschaftMK 3Länge135,00 mmSchaft-Ø23,825 mmSpitzenbreite1 mmVolumen0,12 dm³Ø24,1 mm
Zentrierspitze Pro, mitlaufend, verlängerte Laufspitze Körnerspitze 604HVL Gr.106 MK 3 RÖHM
ProduktbeschreibungZentrierspitze Pro, mitlaufend mit verlängerter Laufspitze, ideal zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen. Besonders geeignet bei beengtem Arbeitsraum zwischen Zentrierspitze und Werkstück. Allround-Zentrierspitze mit hoher Rundlaufgenauigkeit und Stabilität durch 3-fach Lagerung.Verlängerte LaufspitzeVergrößerter Arbeitsraum und bessere WerkstückzugänglichkeitMaximale Rundlaufabweichung 0,005 mm für höchste PräzisionKörper gehärtet und geschliffenSpitzenwinkel 60°Technische DatenTechnische DatenWertAbstand Halter6,5 mmAuskraglänge95,5 mmBreite230,00 mmDurchmesser Bolzen25 mmDurchmesser Kopf12 mmGewicht1,17 kgHöhe80,00 mmKegelschaftMK 3Länge90,00 mmLänge (Sift/Zapfen)47 mmmax. Drehzahl5000 min-1Schaft-Ø23,825 mmVolumen1,66 dm³Werkstückgewicht max.400 kgØ58,5 mm
